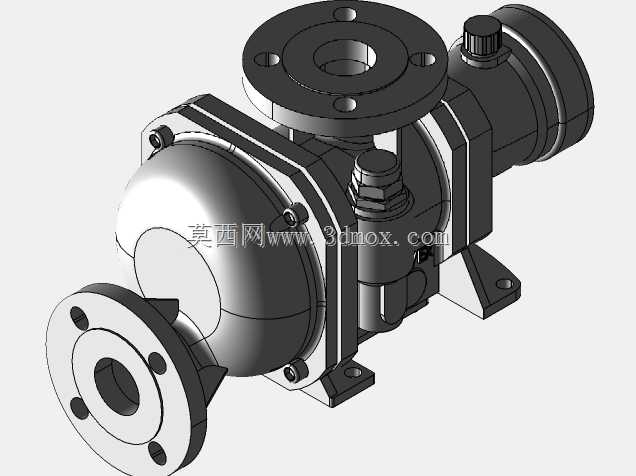

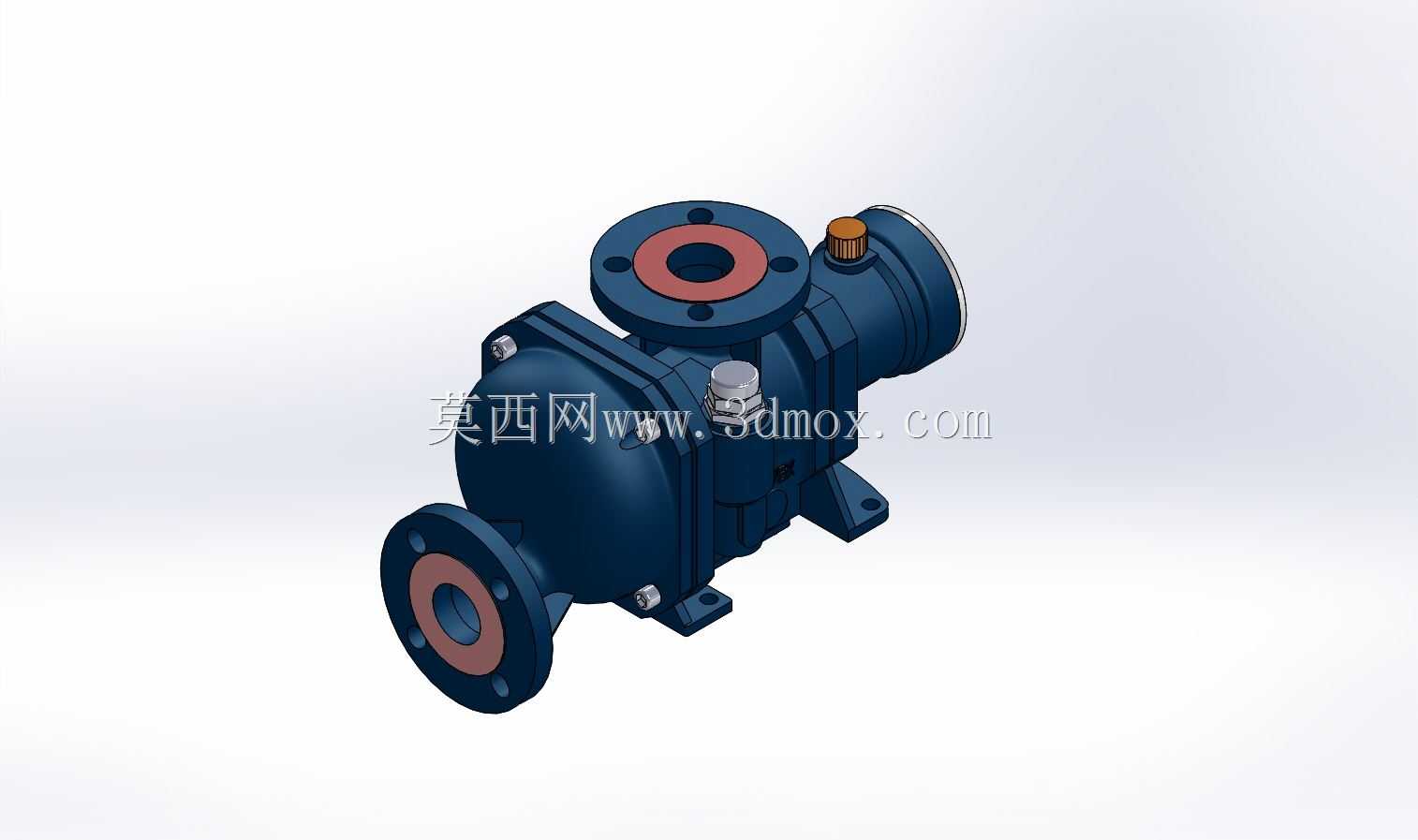

Mouvex C8A 凸轮式输送泵结构设计

　　这款凸轮式输送泵的三维结构设计，首先围绕流体输送的核心工况展开，在石化、食品加工、市政给排水这类对输送稳定性、介质兼容性要求较高的场景中，这类无泄漏、低脉动的泵体是核心输送单元。设计初期先锚定了安装边界的适配性，底部的一体式安装脚座预留了标准螺栓孔位，可直接匹配常规工业管廊、设备撬装底座的安装孔距，进出口法兰采用标准法兰连接尺寸，能直接对接同通径的工业管路，不需要额外制作过渡转接件，减少现场安装的配管工作量。从功能特性来看，泵体内部采用偏心凸轮转子结构，运转时转子与泵腔之间保持恒定的微小间隙，不需要额外设置机械密封就能实现低泄漏输送，针对高粘度介质、含细小颗粒的流体也能保持稳定的输送效率，不会出现叶轮式泵常见的气缚、堵塞问题。

　　泵体的外形做了圆弧过渡的腔体设计，既减少了流体在腔体内的滞留死角，也降低了流体流动过程中的阻力损失，顶部设置的排气螺塞可以在初次启泵时快速排净腔体内的空气，避免空转造成的部件磨损。侧面预留的仪表接口可以直接安装压力传感器、温度探头，方便现场运维时实时监测泵的运行状态，不需要在管路上额外开孔取源。结构设计过程中，将轴承腔与输送腔体做了完全隔离的结构设计，避免输送的介质渗入轴承部位造成润滑失效，同时也防止润滑油脂泄漏污染输送介质，这一点在食品、医药类介质输送场景中尤为关键。进出口采用垂直与水平方向的正交布置，既可以适配水平进垂直出的管路布局，也能根据现场安装需求调整安装方向，适配不同的管路走向。泵体的外壳采用厚壁铸造结构，

　　在保证腔体强度的同时，也能降低运转过程中的振动传导，配套的联轴器端做了标准轴伸尺寸，可以直接匹配标准规格的电机，不需要定制非标联轴器。整体结构的拆解逻辑也做了优化，端盖与泵体采用螺栓连接，日常维护时只需要拆卸端盖螺栓就能取出转子组件进行检修，不需要将整个泵从管路上拆卸下来，大幅降低后期运维的工作量。
