带刹车平板安装重载万向脚轮结构

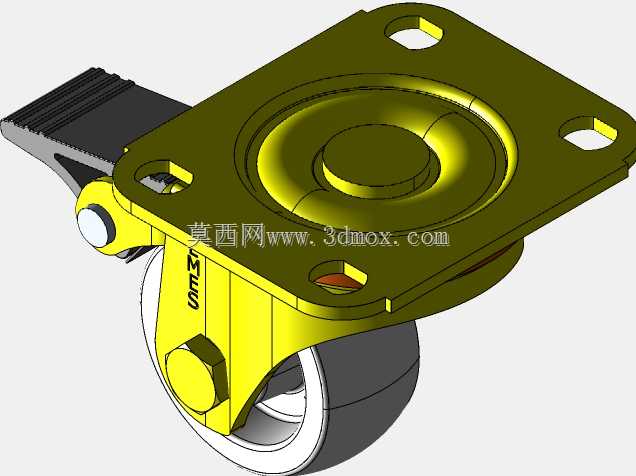

　　这款带刹车的平板式万向脚轮，主要应用在工业设备移动、仓储物流周转、重型工装台移位等需要频繁调整设备位置同时需要可靠驻停的场景中，日常车间里的移动工作台、中型物料周转车、轻型机床移位辅具、自动化线边移动工位都能见到这类结构的脚轮。从结构设计来看，顶部采用方形法兰安装板，四个角预留沉头安装孔，安装时可以直接通过螺栓将脚轮固定在设备底部的安装面上，不需要额外设计转接支架，安装板的平面度公差控制在合理范围，能保证和设备底面完全贴合，避免长期受力出现安装面变形导致脚轮偏载的问题。回转支撑部分采用密封式回转结构，内部的回转轨道做了淬硬处理，能承受径向和轴向的复合载荷，转向时阻力小，即使在满载状态下也能灵活调整行进方向，不会出现转向卡滞的问题。

　　刹车结构集成在脚轮支架侧面，踩下刹车踏板后，会同时锁定轮子的转动和支架的回转，也就是既不让轮子滚动，也不让支架转向，驻停时不会出现设备溜滑或者转向偏移的问题，刹车踏板的踩踏行程做了优化，不需要过大的踩踏力就能完成锁止和解锁，操作手感符合车间作业的使用习惯。轮体部分采用金属轮毂搭配高耐磨轮面，轮面的弧度做了优化，和地面接触时的压强分布均匀，在环氧地坪、水泥地面、钢板地面都能顺畅滚动，不会对地面造成过度压痕，轮体和支架之间的轮轴采用带衬套的连接结构，能缓冲行进过程中的冲击载荷，减少颠簸传递到设备本体上。支架部分采用冲压焊接成型的钢结构，表面做了彩锌钝化处理，能应对车间里常见的潮湿、轻度油污的使用环境，不容易出现锈蚀问题，

　　支架的焊缝位置做了去应力处理，长期承受重载也不会出现焊缝开裂的问题。从安装边界来看，安装板的孔位间距符合通用工业脚轮的安装尺寸规范，选型替换时不需要重新在设备底部打孔，整体安装高度控制在常规重载脚轮的尺寸区间，不会过多占用设备底部的空间，轮体的回转半径经过核算，转向时不会和设备底部的其他结构发生干涉，四个同规格脚轮搭配使用时，整体承载能力可以满足多数中型工业设备的移动需求，日常维护只需要定期清理回转结构和轮轴处缠绕的杂物，不需要额外加注润滑脂，维护成本很低。
