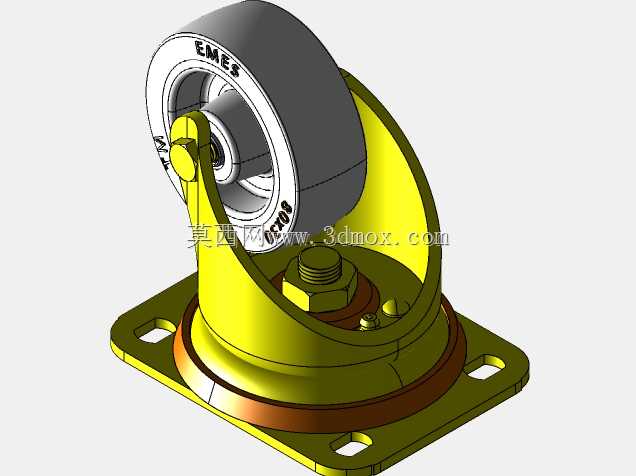

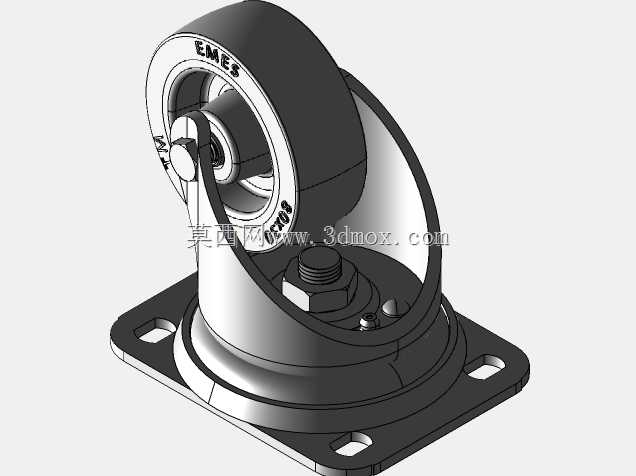

重载万向带刹车工业脚轮结构设计

　　这款重载万向脚轮的设计，首先要匹配工业场景里频繁移位的重型工装、货架、加工辅具的移动需求，在车间物流周转、设备临时移位、生产线工位调整的场景里，这类脚轮是实现设备灵活移位的核心支撑部件，不需要额外吊装设备就能完成工位调整，大幅降低重型物件移位的人力与设备成本。从功能特性上看，这款脚轮采用了回转支承式的万向转向结构，转向支架采用加厚冲压焊接成型的弧形承力结构，轮体采用高弹性耐磨橡塑材质，既可以在环氧地坪、水泥地面、钢板地面等常见工业地面平稳滚动，也能缓冲移位过程中产生的振动，避免设备上的精密部件受颠簸影响精度。设计过程中首先核算了单轮额定承载能力，轮轴部位采用了双列径向轴承配合轴向推力轴承的组合结构，既保证轮体滚动的顺畅性，

　　也能承受重载下的轴向冲击，避免轮轴在长期偏载情况下出现变形卡滞。转向部位的回转结构采用了大直径平面推力轴承配合防尘密封结构，即使车间内存在金属切屑、粉尘等杂物，也不会进入回转摩擦面，长期使用不会出现转向卡滞的问题，同时在回转部位集成了刹车锁定结构，踩下刹车踏板后可以同时锁定轮体转动与支架转向，保证设备停靠在指定位置后不会出现滑移、偏转，在有坡度的车间地面也能保证停靠稳定性。安装边界上，这款脚轮采用方形四孔安装法兰，法兰盘上的安装孔为长圆孔设计，可以适配一定范围内的安装孔位偏差，降低安装底座的加工精度要求，安装面做了铣平处理，保证和设备底座贴合紧密，不会出现安装后偏斜导致的轮体偏磨问题。轮体的滚动半径、转向回转半径都做了优化，

　　在保证承载能力的前提下尽可能压缩整体安装高度，降低设备整体重心，提升移位过程的稳定性，轮面的弧度设计也保证了小角度转向时不会出现轮面卡滞，即使在狭窄的车间通道内也能完成灵活转向。设计时还考虑了维护便利性，轮轴、转向轴承部位都预留了润滑注油通道，日常维护时不需要拆解脚轮就能完成润滑保养，延长整体使用寿命，支架表面做了彩锌钝化处理，在潮湿、有轻微腐蚀的车间环境下也不会出现锈蚀，适配多数工业生产场景的使用要求。
