带锁紧结构的重载脚轮组件结构设计

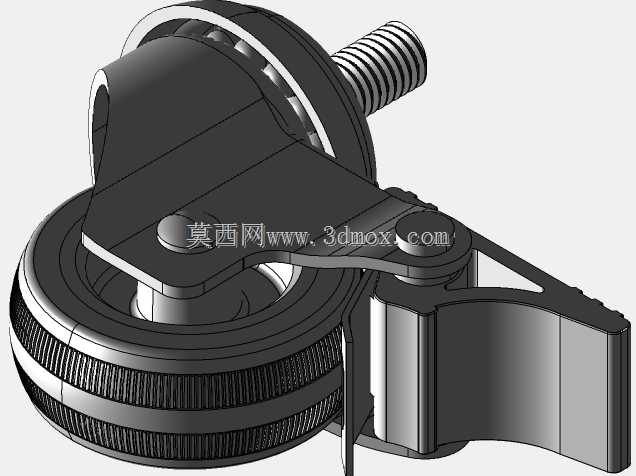

　　这款带锁紧功能的脚轮组件，主要面向工业设备移动场景设计，常见于中型加工设备转运架、工业工位周转车、重型工具柜的底部移动支撑场景，区别于普通轻型脚轮，其结构设计兼顾了移动顺滑性与驻车制动的可靠性。从结构拆分来看，滚轮部分采用外圈防滑纹理设计，接触地面的轮面做了等距环向防滑槽处理，在环氧地坪、水泥地面等常见工业厂区地面移动时，可避免硬接触打滑，轮体内部集成了滚动轴承结构，减少径向转动摩擦阻力，推动设备时不会出现卡滞、偏摆的问题。顶部的连接螺杆采用标准外螺纹设计，可直接匹配设备底部的预制安装螺孔，安装时无需额外加工转接支架，螺杆长度预留了足够的调节余量，可适配不同厚度的设备底板安装需求，安装边界上，轮体转动时的最大回转半径经过校核，

　　不会与设备底部的突出结构产生运动干涉。侧面的锁紧扳杆采用杠杆式结构设计，踩下或扳动制动拨片时，联动的制动块会同时抵紧滚轮外圈与顶部回转支架，既可以锁止滚轮的径向转动，也能锁止脚轮的万向转向功能，驻车后设备不会出现溜动、转向偏移的问题，扳杆的操作力经过结构优化，不需要过大的下压力即可完成锁止与解锁操作，日常使用时无需借助额外工具。设计过程中优先考虑了结构的耐用性，所有铰接位置都预留了润滑脂加注间隙，长期使用后可通过注油维护减少铰接磨损，轮架部分采用弯折成型的金属支架结构，受力位置做了加厚处理，承受额定载荷时不会出现支架变形、焊缝开裂的问题，轮体与支架的连接轴采用过盈配合加防脱卡簧的固定方式，长期颠簸移动也不会出现轮体脱落的故障。这类脚轮在实际选型时，需要重点核对安装螺杆的规格、整体安装高度与设备底部的预留空间是否匹配，同时要确认单轮额定载荷满足设备总重量的分配要求，避免过载使用导致轮体变形损坏。
