模块化组合式梯级链节传动结构件

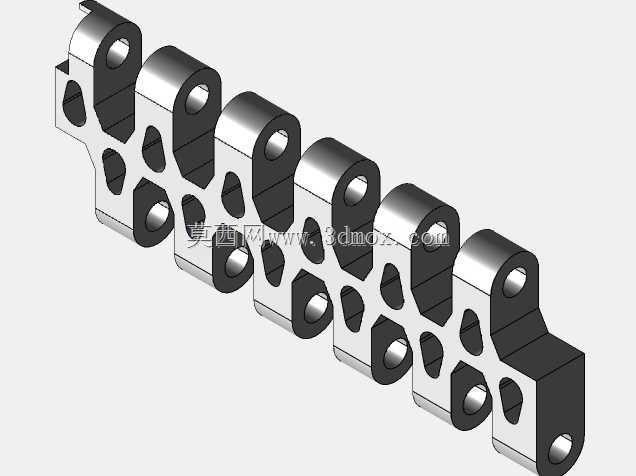

　　该结构件为自动扶梯梯级驱动系统的核心承载链节单元，主要应用于公共交通型、商用型自动扶梯的梯级传动回路中，承担梯级与驱动链条之间的连接、载荷传递以及梯级运行轨迹导向的作用，是保障扶梯平稳运行、承载乘客载荷的关键受力部件。从结构设计来看，该链节采用多单元模块化拼接的构型，单个链节主体通过等距排布的铰接孔实现相邻链节的销轴连接，铰接孔的同轴度公差控制在0.02mm以内，可保证多节链节拼接后回转灵活无卡滞，避免扶梯运行过程中出现梯级抖动、异响的问题。链节主体采用镂空式减重设计，在非受力区域开设异形减重孔，在保证整体结构强度、刚度满足12kN额定载荷要求的前提下，有效降低了单节链节的自重，减少驱动系统的负载损耗，

　　同时镂空结构也便于日常运维过程中清理链节缝隙内积存的灰尘、杂物，降低维保难度。链节的安装接触面经过精加工处理，表面粗糙度达到Ra1.6，与梯级踏板的安装定位面采用止口配合定位，可保证梯级安装后横向、纵向的位置精度，避免梯级运行过程中出现偏磨、错位的问题。铰接孔内预留了自润滑轴承的安装位，可适配铜基含油轴承或者免维护复合衬套，能够在长期运行过程中减少铰接位置的磨损，延长链组的整体使用寿命，降低维保更换频率。从安装边界来看，单节链节的铰接孔中心距严格匹配自动扶梯的链条节距标准，两端的连接耳板厚度与相邻链节的配合间隙控制在0.1-0.3mm之间，既保证拼接后回转自由度充足，又避免间隙过大导致运行过程中产生冲击载荷。

　　链节侧面的导向凸台与扶梯导轨的导向槽配合，可约束梯级在运行过程中的横向位移，保证梯级沿预设轨迹平稳运行，尤其是在扶梯上下回转段，导向结构能够抵消梯级转向时产生的侧向力，避免梯级脱轨。该结构件的受力分布经过拓扑优化，高载荷区域的截面厚度做了加厚处理，应力集中的铰接孔位置做了圆角过渡设计，可有效降低交变载荷作用下的疲劳断裂风险，满足扶梯长期满负荷运行的强度要求。
