PVC直通式管道连接套筒结构

　　该管件为两端等径直通式塑料连接套筒，主体采用UH-PVC硬质聚氯乙烯材质成型，公称压力等级PN16，对应规格口径250，主要承担两段同外径PVC管材之间的轴向对接任务，在民用给排水、市政中水输送、化工低压流体管路、农田灌溉管网中都有大量应用场景。

　　从现场装配逻辑来看，这类套筒不需要额外搭配法兰、紧固件或者焊接工序，施工时仅需在管材外壁与套筒内壁承插区域均匀涂抹对应粘接剂，将两根管材从套筒两端分别插入至内部定位止位，静置待胶层固化即可完成密封固定，相比法兰连接省去了螺栓对位、垫片调整的繁琐步骤，在长距离管线铺设作业中能大幅压缩安装工时。

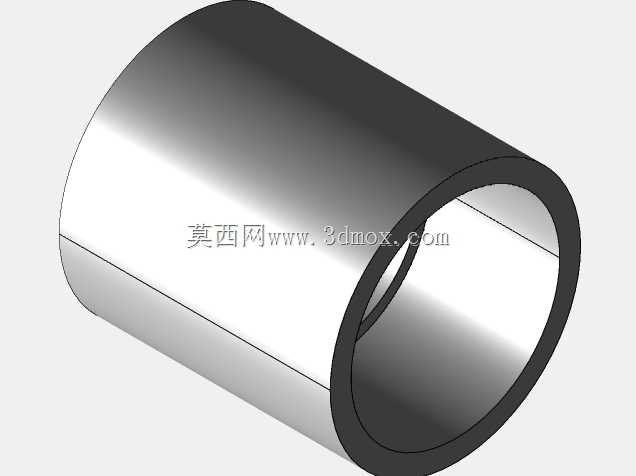

　　结构设计上，套筒整体为空心圆柱回转体，外壁保持光滑等厚圆柱面，没有额外凸起的加强筋或者卡位结构，外壁轮廓规整，既方便注塑模具脱模，也便于后期管线外包保温层、布设管卡固定。内壁加工有两段对称的承插配合段，中间预留环形限位台阶，两根管材插入后端面会抵靠在该台阶处，既可以保证两端管材插入深度一致，避免单侧插接过深挤占内部通流截面，也能让粘接剂在承插间隙内均匀分布，不会被管材推挤到管路内部造成通径缩口。

　　壁厚设计匹配PN16承压要求，250大口径规格下管壁厚度经过耐压校核，能够承受1.6MPa的持续管路内压，同时PVC材质本身具备优异的耐酸碱腐蚀性能，输送常规生活用水、弱腐蚀性工业废水时不会出现锈蚀结垢问题，内壁光滑的流道表面流体阻力远低于铸铁管件，长期运行也不容易积存杂物造成管路堵塞。

　　安装边界方面，套筒的总长度为两倍承插深度加上中间限位段的厚度，排布管线走向时需要在两根管材对接位置预留出等于套筒总长的轴向操作空间，套筒外径相比管材外径有小幅增加，管线穿墙、穿楼板预留孔洞时需要按照套筒最大外轮廓尺寸校核孔洞间隙，避免安装时出现干涉。管卡支撑点位需要避开套筒对接区域，将支撑位置设置在两侧管材的实体段，防止粘接固化过程中套筒受外力偏移出现对接错位。

　　三维建模过程中，回转主体可通过旋转特征一次生成，中间内部限位台阶直接在旋转草图中绘制截面轮廓，不需要额外做切除特征，两端承插段的配合公差需要参照PVC管件行业标准设定，保留合理的粘接间隙，既不能间隙过大导致粘接剂填充不足出现密封失效，也不能间隙过小造成管材插装困难。模型完成后可直接用于管路装配干涉校验、管线BOM统计以及施工安装模拟，帮助设计人员在布线阶段提前核对对接位置的空间余量，减少现场施工时的配管返工。
