一点一四寸TFT彩屏显示模组结构

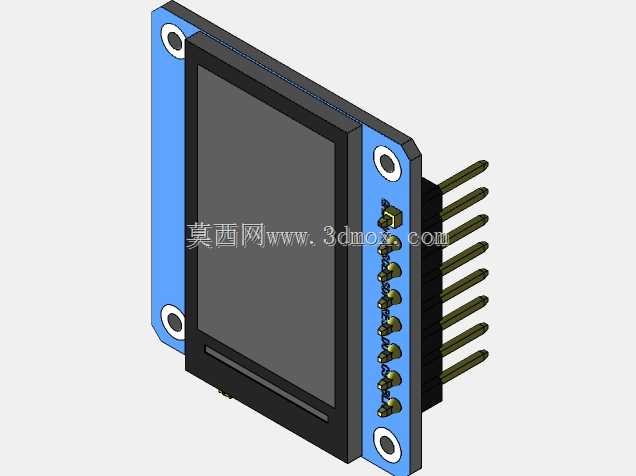

　　该显示模组属于小型嵌入式人机交互部件，三维结构完整还原了屏幕本体、蓝色PCB载板、排针连接器、FPC排线及板载辅助元件的装配关系，适合在手持终端、工业检测面板、小型控制盒、教学实验平台和物联网节点中做状态参数、图形菜单与彩色提示信息输出。建模时先按屏幕可视区与背光总成确定上部黑色显示区域的厚度和边界，再向下叠合驱动板，保证FPC弯折段与连接器位置一致；四角开孔用于螺钉或铜柱固定，边缘排针沿板边布置，便于直接插接到主控板或通过杜邦线扩展。

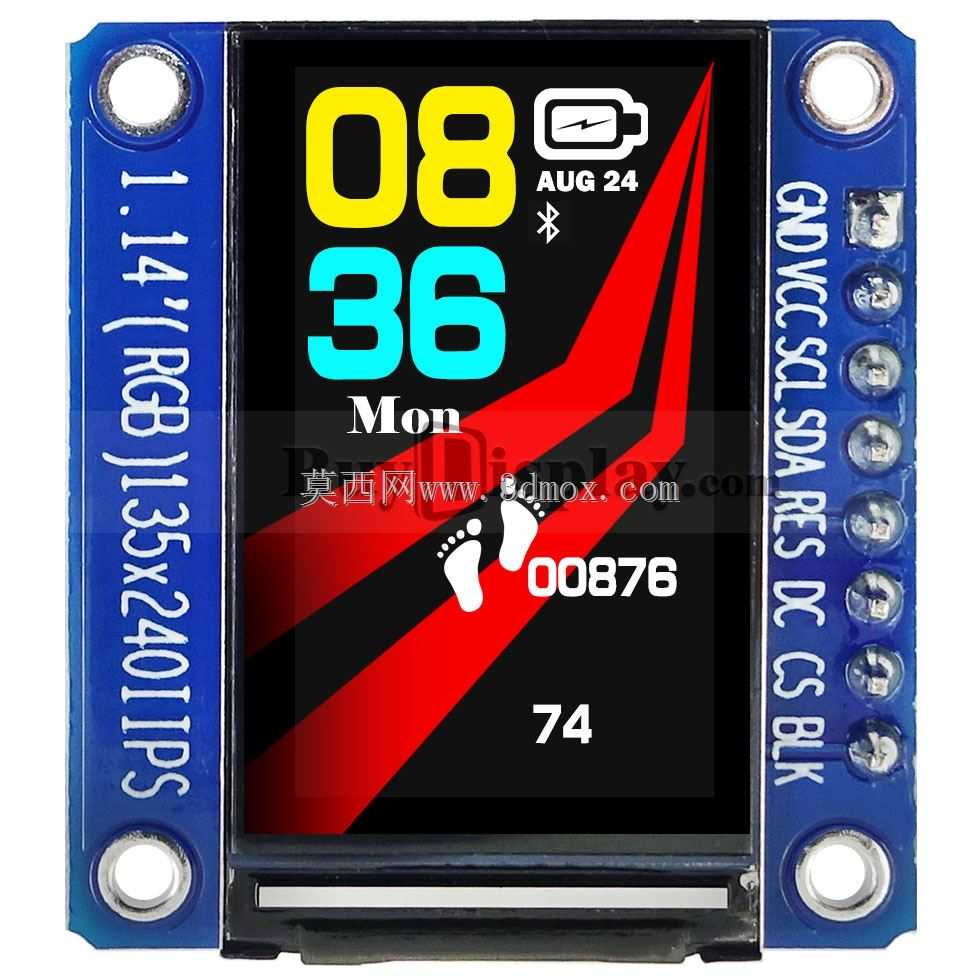

　　模组采用1.14英寸IPS彩屏，分辨率135×240，纵向窄屏比例适合菜单列表、波形条、传感器数值和简单图标显示。ST7789VW控制器承担显存刷新与色彩驱动，SPI四线串行接口只占用少量主控引脚，接线负担明显低于并口屏；外置DC/RES等控制脚配合电源、地引脚，可由8051、PIC、AVR、ARDUINO、ARM及树莓派等常见MCU或单板机驱动。全视角IPS面板在偏角度观察时色彩和亮度衰减较小，对设备面板安装方向限制更少。

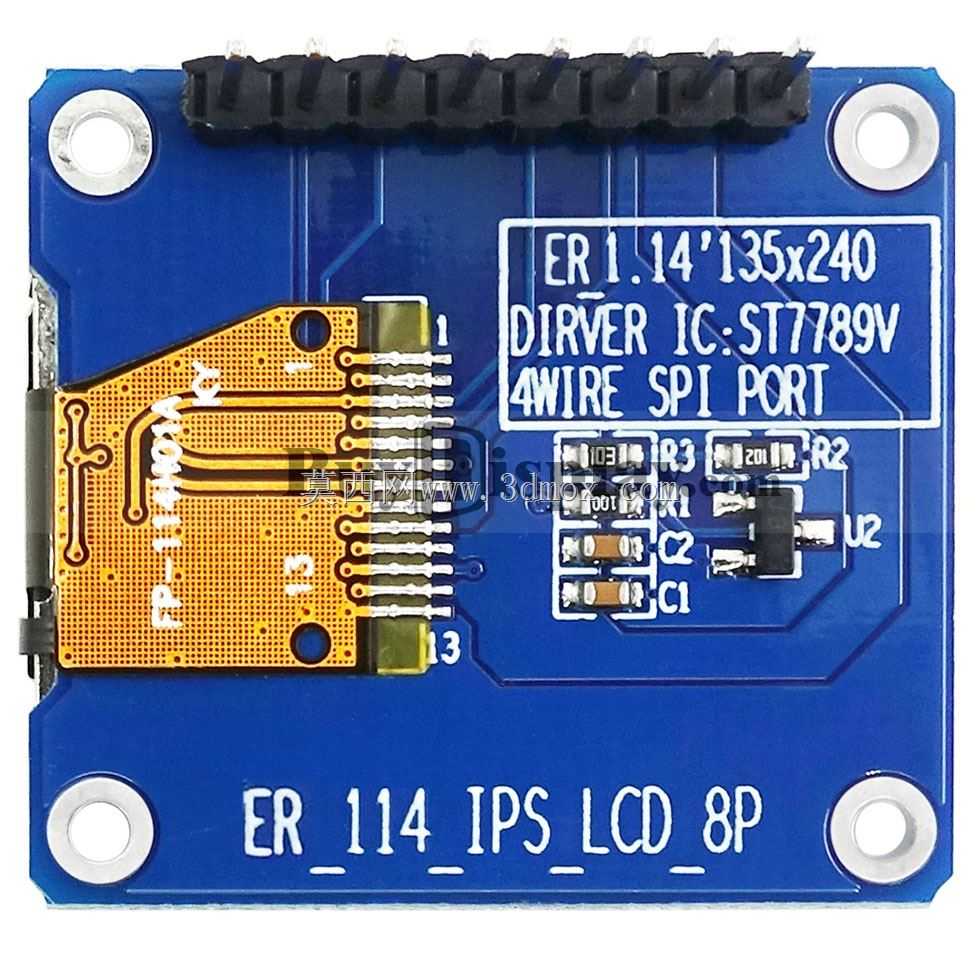

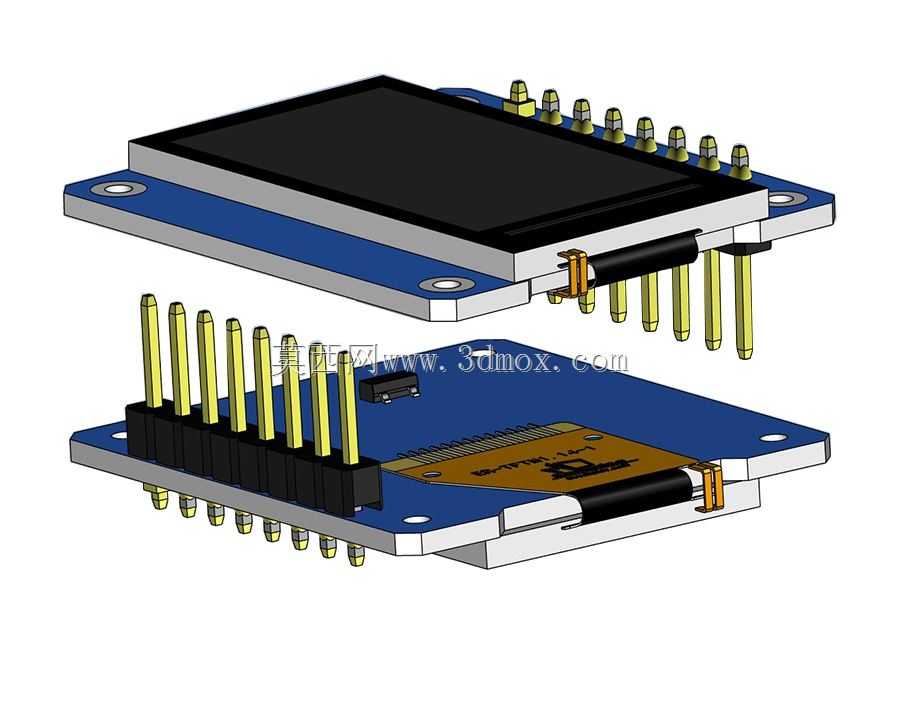

　　结构设计上，PCB轮廓围绕屏幕有效区和连接区展开，板边预留的安装孔与屏幕支撑台阶形成明确装配基准。排针高度、针距和塑壳位置在模型中均有体现，可用于检查母座插接空间、外壳开窗余量以及与主板堆叠时的干涉情况。FPC从屏体背部折入驱动板，弯折半径不能过度压缩，外壳设计时应在排线下方保留避让槽，避免装配后产生顶屏或拉脱风险。屏幕正面需与面罩开窗对齐，可视区外的黑边可用来遮挡双面胶或卡扣边界。

　　从安装边界看，这类模组的优势在于占用板面小、接口线序清晰、厚度方向容易控制；缺点是排针竖立后会增加整体高度，在薄壳设备中可改为卧贴连接器或预留穿板孔。三维建模时应分别保留屏幕玻璃、背光层、PCB、排针、FPC和连接器实体，便于工程图中导出外形尺寸、开孔坐标和堆叠高度。热设计方面，该类屏功耗不高，但背光驱动区仍应避免被密封橡胶完全包覆；在工业手持设备中，面板与PCB之间建议增加缓冲泡棉，既防尘也能吸收振动。整体模型可作为嵌入式显示选型、外壳开窗、主板堆叠和样机干涉检查的直接参考。
