1.47英寸IPS接口TFT液晶显示模组

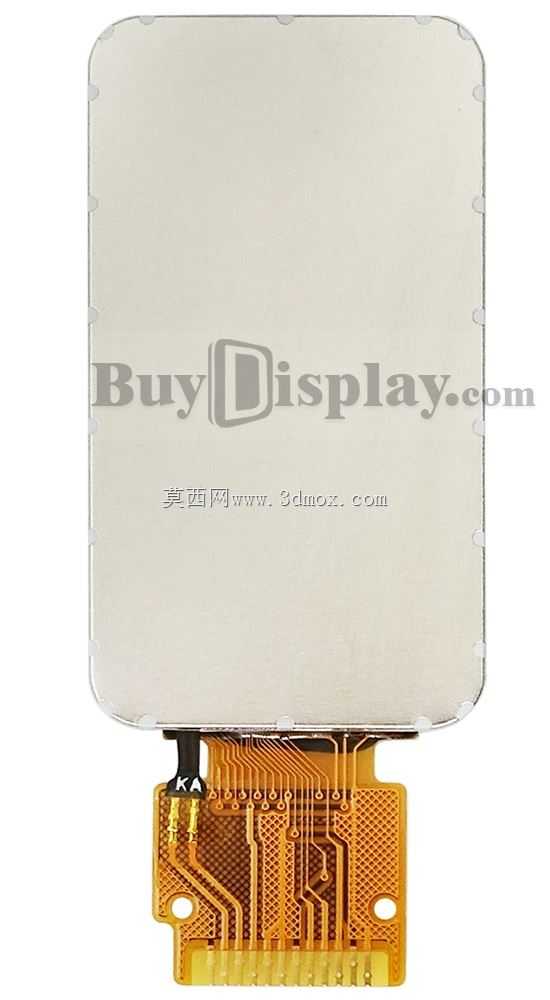

　　在小型手持检测设备、便携穿戴终端、迷你工控操作面板这类对安装空间有严苛限制的场景里，选对适配的显示组件往往能省掉大量后期结构调整的工作量。这款1.47英寸的IPS TFT显示面板，分辨率做到172x320，刚好适配窄长形态的小型设备外壳，不会像常规方屏那样浪费壳体内部的局促空间。从结构设计角度看，它采用焊接式FPC排线引出，没有额外的板对板连接器，一方面能压缩整体装配厚度，另一方面也避免了连接器松脱带来的接触故障，在有轻微振动的便携设备场景里可靠性更高。

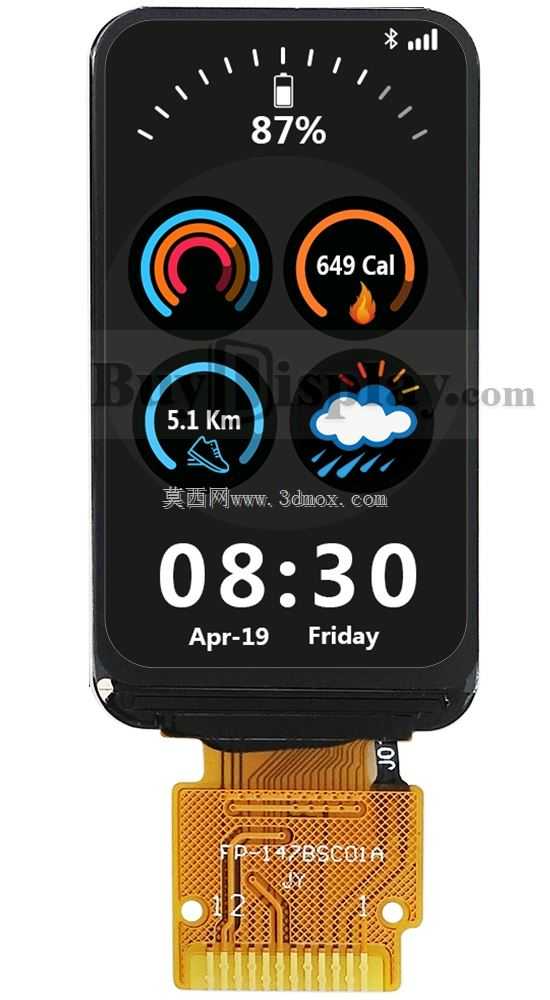

　　显示性能上，它用ST7789作为驱动IC，走4线串行SPI通信，不需要占用主控端太多IO引脚，对于引脚资源紧张的小型单片机控制方案十分友好。IPS面板的广视角特性，让设备不用刻意调整屏幕安装倾角，操作人员从不同角度凑近查看参数都不会出现偏色、发暗的问题，1500:1的高对比度能把深黑色背景和彩色标识区分得足够清晰，哪怕是在车间非强光直射的环境下，600cd/㎡的亮度也能保证屏幕内容清晰可读，不会出现灰蒙蒙看不清参数的情况。

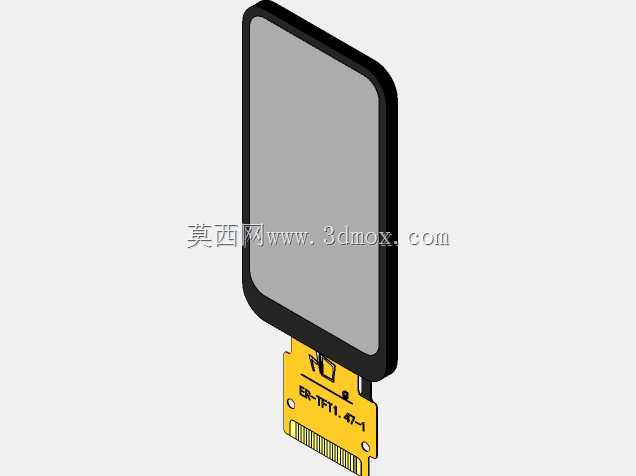

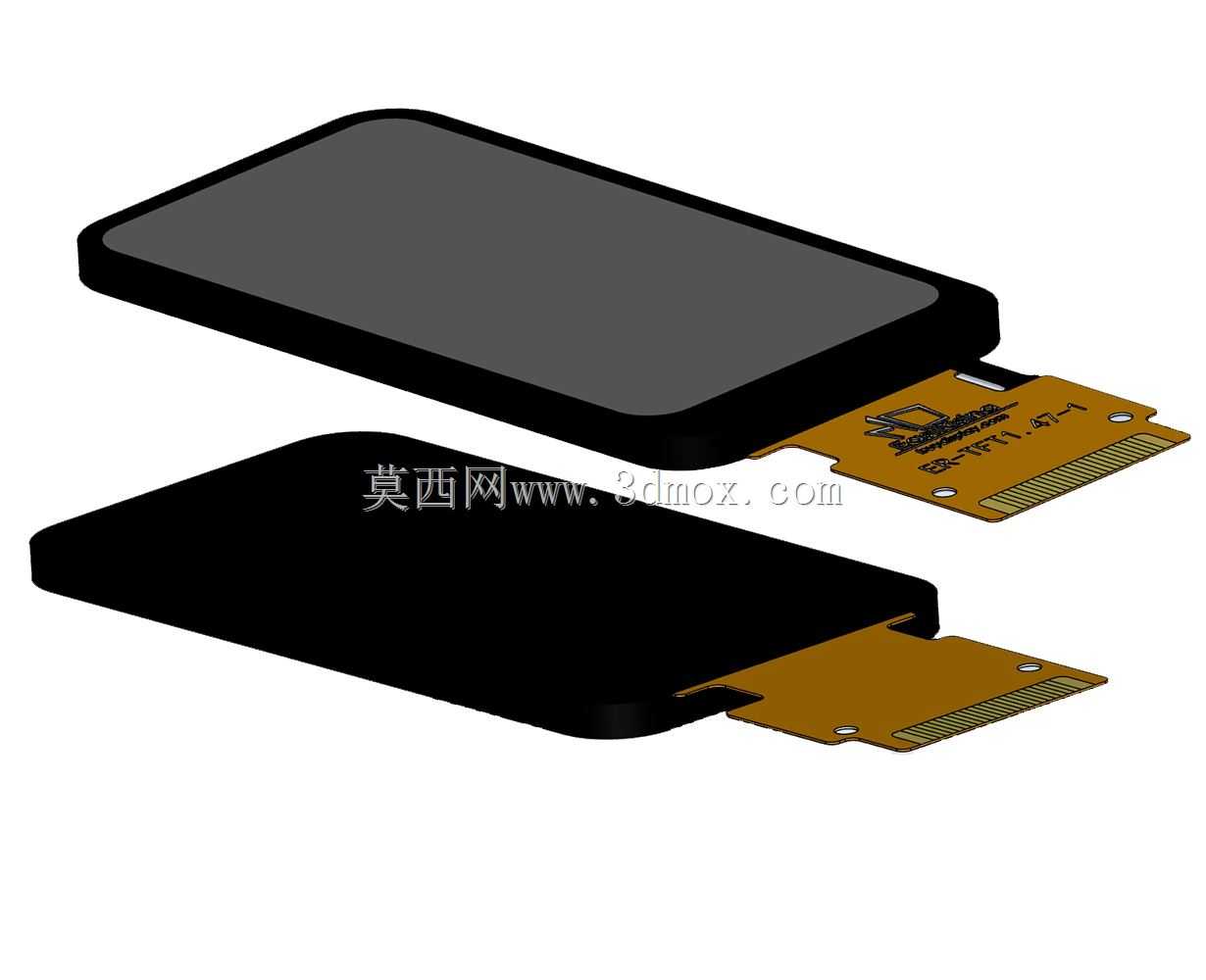

　　做结构建模的时候要注意，屏幕本体的黑边区域是有效显示区外的封装边界，FPC排线的弯折半径不能小于行业通用的弯折下限，排线末端的金手指焊接区要和主板上的焊盘位置精准对齐，预留好0.1mm左右的装配公差，避免焊接时出现对位偏移。屏幕的安装固定可以采用壳体周圈压合的方式，不需要额外打螺丝固定，只要在壳体设计时预留出对应深度的屏幕安装槽，槽体边缘做0.2mm的承托台阶，就能把屏幕稳稳固定住，同时还能在屏幕和壳体之间预留出薄泡棉的放置空间，起到缓冲防尘的作用。

　　在实际选型适配时，要提前核算屏幕和主板之间的FPC走线长度，避免排线过短拉扯焊盘，或是过长挤占壳体内其他元器件的安装空间。这款显示模组的尺寸适配性很强，除了手持工业设备，也能用到小型MP4播放器、智能穿戴副屏、迷你桌面状态提示屏这类产品上，做结构设计时只要把屏幕的安装边界、排线走位空间提前在三维模型里校核清楚，后续打样装配的适配率会非常高，很少出现结构干涉的问题。
