4.3寸电阻触控TFT液晶显示模组

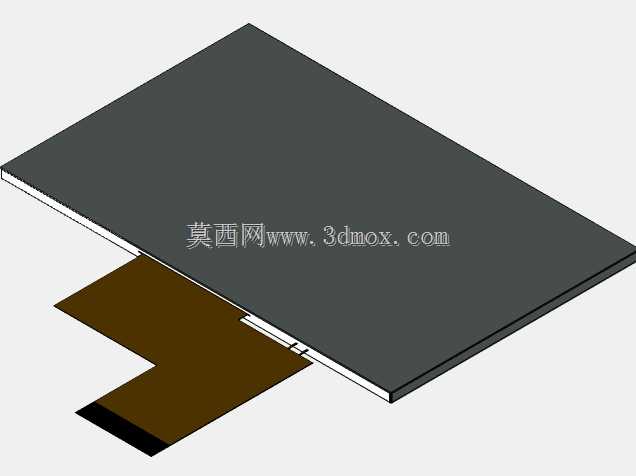

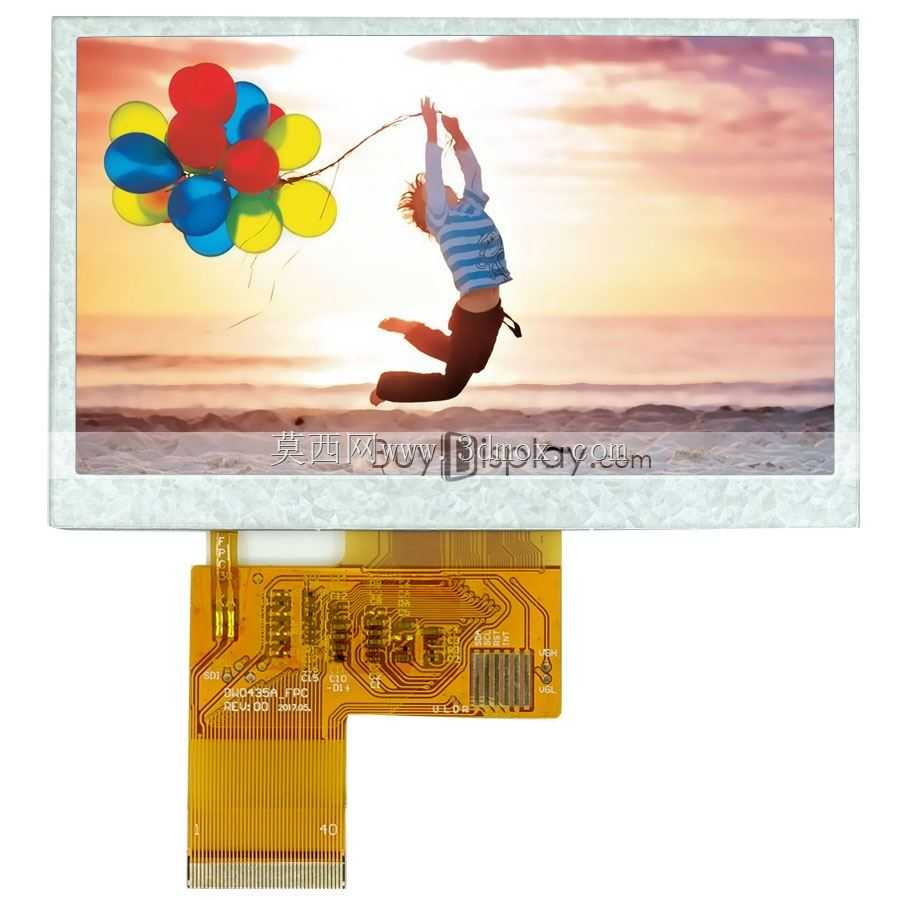

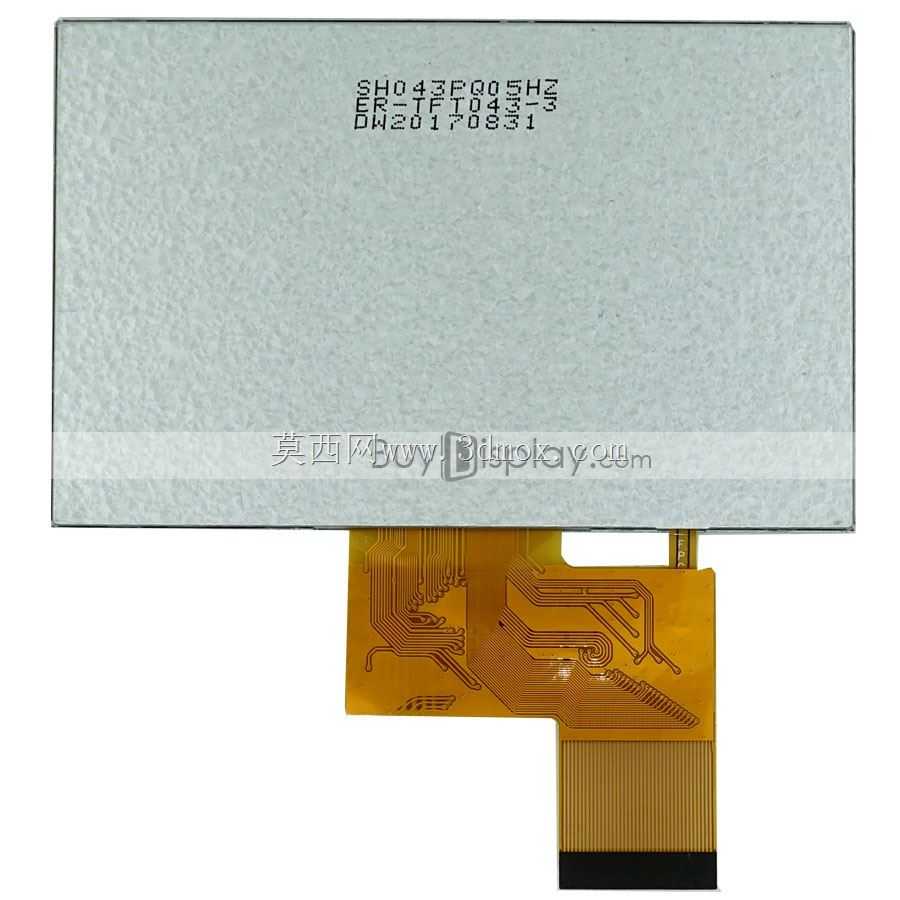

　　这套4.3寸触控显示模组的三维结构，是面向嵌入式人机交互场景做的完整数模还原，做结构设计时最先要核对的就是整机堆叠边界：模组有效显示分辨率为480×272，屏幕可视区域对角线尺寸4.3英寸，整体屏体采用薄型钢化玻璃面板加背光层的叠层架构，下方引出的FPC柔性排线做了精准的折弯走向建模，排线末端的ZIF连接器对位尺寸、金手指间距都按照实物规格还原，结构工程师在做整机壳体开模时，可以直接调取数模核对屏体安装槽的长宽深度、FPC出线的避让空间，不用再反复实测样件调整壳体筋位。

　　从实际落地场景来看，这类小尺寸带触控的彩屏模组适配范围非常广，车载后装的便携导航终端、户外手持GPS测绘设备、早期便携MP4多媒体播放器、工业现场的小型操作面板、嵌入式开发教学套件都大量采用该规格屏体。它自带4线电阻式触摸屏，和电容屏相比，电阻触控可以戴手套操作、对油污粉尘环境的抗干扰能力更强，工业设备现场操作人员戴劳保手套也能正常触发触控指令，在车间多尘、有少量油污的工况下稳定性更有优势；驱动芯片采用ILI6480BQ，主控侧兼容8051、PIC、AVR、ARDUINO、ARM架构以及树莓派这类常用MCU平台，硬件接口支持标准RGB并行时序，接线逻辑成熟，底层驱动移植的参考资料非常多，新项目选型时不需要从零调试显示驱动，能大幅缩短硬件开发周期。

　　建模过程中对屏体的分层逻辑做了完整拆分：最上层是触控感应玻璃层，往下依次是TFT液晶cell层、均光背光模组层、底部屏蔽固定背板，每层的厚度、配合间隙都按照实际装配公差设置，FPC柔性排线部分特意做出了自然的折弯弧度，还原实际装机时排线弯折避让主板的状态，而不是生硬的直板造型——很多新手工程师建模时容易忽略FPC的折弯半径要求，要知道柔性排线如果弯折角度过小、折弯半径小于排线厚度的3倍，长期使用后内部铜箔走线容易断裂，数模里预留的折弯空间刚好符合FPC装配的工艺要求，结构评审时可以直接检查排线和周边电池、主板壳体的干涉情况。

　　安装边界方面，屏体四周的定位台阶宽度、背部双面胶粘贴区域的位置都在数模里做了明确体现，壳体设计时可以在对应位置做限位骨位，屏体装入后不会出现横向窜动，触控操作时屏幕不会跟着晃动；FPC出线端预留的插拔操作空间也做了校核，组装工位上作业员可以用镊子平稳把排线插进ZIF插座再压下锁扣，不会出现周边零件挡手导致装配困难的问题。和同尺寸无触控的屏相比，这款模组把触控层和显示层做了预贴合，出厂时已经完成对位，终端厂家组装时不需要额外单独贴合触控面板，省去了贴合工序的设备投入和不良损耗，只要把整个模组固定到壳体前框、接好排线就能完成显示部分的装配。

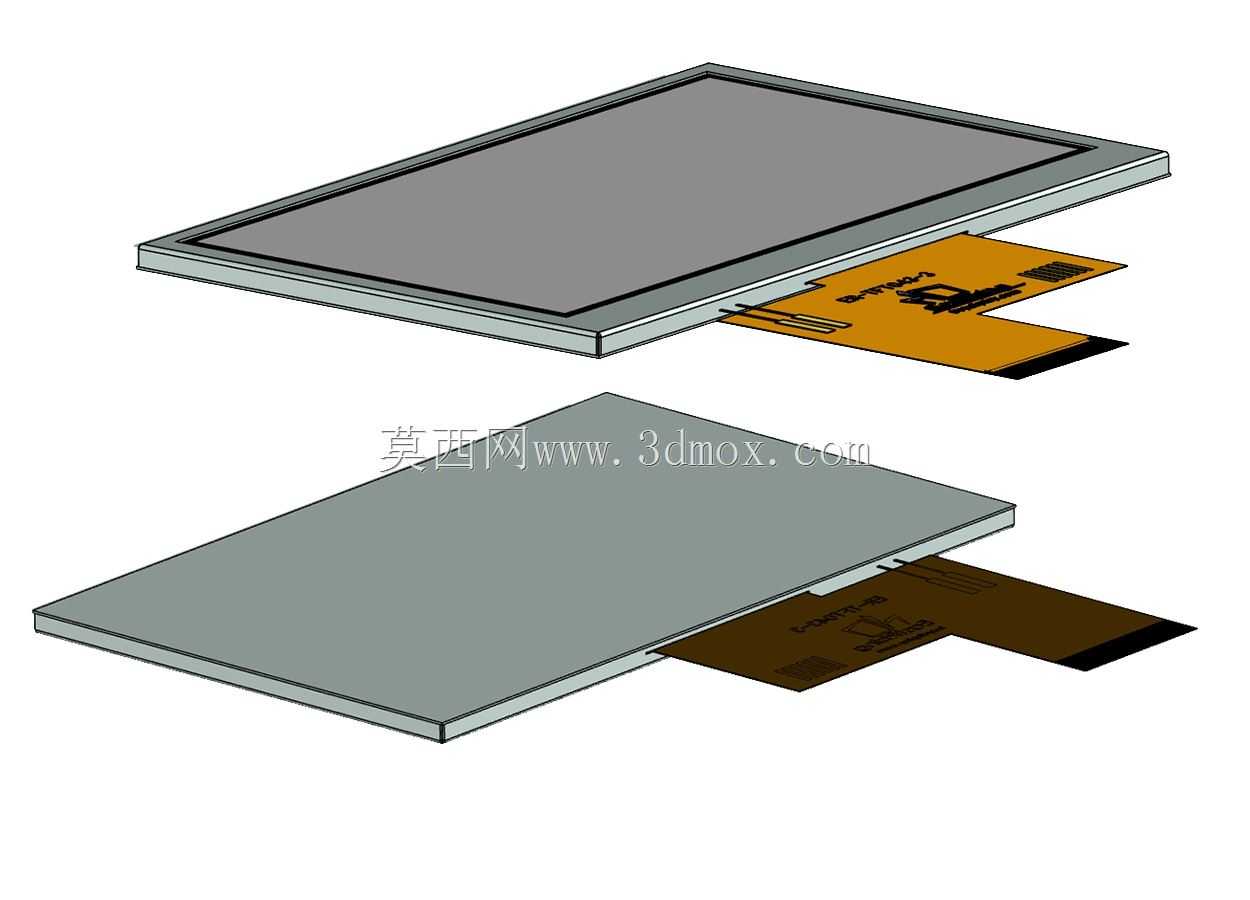

　　在工业设备应用里，这类屏常用来做小型设备的参数显示、状态告警提示、触控参数设置，比如小型温控箱、便携检测仪器、农用机械的作业状态显示终端，480×272的分辨率足够显示多行参数、简易图标和虚拟按键，16位真彩色的显示效果可以用不同颜色区分设备运行、告警、故障状态，比传统段码屏的信息展示能力提升很多；面向消费类手持设备场景时，它的低功耗背光可以配合设备电源管理做亮度调节，电池供电的便携设备也能获得不错的续航表现。数模同时还原了触摸屏和显示屏两个独立组件的装配关系，做结构干涉检查、装配工艺模拟、整机BOM拆分的时候都可以直接调用，不用再额外拆分零件层级。
