90度大口径对焊式管道转向弯头

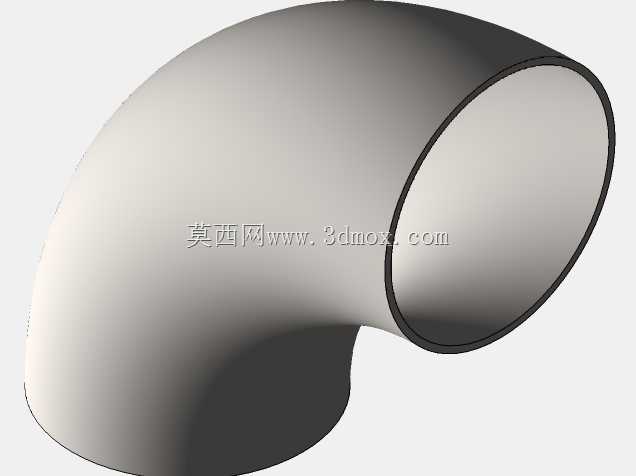

　　在工业流体输送系统的三维管路布局工作里，弯头是最常被调用的转向类基础管件，这款公称通径DN150的90°对焊弯头，主要承担大口径管路中垂直或水平方向的直角转向导流任务，在市政给排水主干管、化工介质输送管线、暖通循环水系统、压缩空气主管道以及粉体气力输送管路中都有极高的使用频次。不同于小口径螺纹连接弯头，大口径管路转向几乎全部采用对焊连接形式，这一选型逻辑来自现场施工的实际约束：DN150规格的管道通径达到150mm，管内介质无论是液体、气体还是混合粉料，运行时都会产生持续的脉动冲击力与热胀冷缩位移，螺纹连接的密封冗余量完全无法覆盖长期运行的泄漏风险，而对焊接口将弯头两端与直缝或无缝钢管直接熔接为整体，接口处的强度与管道本体保持一致，既没有额外的密封垫片老化失效隐患，也不会在管路内部形成凸起的连接台阶，能最大程度降低介质转向时的局部压损。

　　从结构设计的底层逻辑来看，这款弯头采用标准长半径90°成型结构，弯曲半径取1.5倍公称通径，也就是225mm的转弯中心半径，这一参数并非随意设定：如果弯曲半径过小，介质在转向处的流向突变会形成强烈的湍流区，不仅会带来额外的压力损失，含固体颗粒的输送工况还会持续冲刷弯头外侧弧面，短时间内就会磨穿管壁；而长半径的平缓弧面可以让介质流态沿弯管内壁逐步转向，湍流扰动范围被控制在弯管中段极小区域，沿程阻力系数相比短半径弯头降低近40%，同时管壁的冲刷磨损速率也会大幅下降，适配中长期连续运行的管路工况。模型中管壁厚度设定为4.5mm，对应6英寸公称管径的常规承压等级，这个厚度取值匹配普通低压流体输送用焊接钢管的壁厚系列，既可以满足1.6MPa级别的常规管路承压要求，也预留了足够的腐蚀余量与焊接加工余量，现场组对时不需要额外在弯头端部加工坡口补强，常规手工电弧焊或氩弧焊打底的焊接工艺都可以直接完成接口作业。

　　在三维管路建模的实际工作流程中，这类标准弯头的外形边界尺寸直接决定了管线排布的空间预留是否合理。很多初入行的设计人员在做车间管路布局时，只标注管道中心线的转弯坐标，忽略弯头实体的外轮廓占位，经常出现弯管外侧弧面与车间梁柱、设备外壳、电缆桥架发生干涉的问题。这款DN150长半径90°弯头，两个端面的中心距也就是转弯方向的投影长度等于弯曲半径225mm，弯头外弧的最大外轮廓距离转弯中心点的距离为弯曲半径加管外半径，内弧的最小轮廓距离转弯中心点为弯曲半径减去管外半径，在进行管线碰撞检查时，不能仅以管道中心线的偏移量判断空间是否充足，必须把弯管段的完整实体轮廓纳入干涉校验范围：比如沿水平X方向布置的直管接入弯头后转向竖直Z方向，弯头的外弧会向Y方向的另一侧探出，这个探出区域如果和周边设备的检修空间重叠，后期现场安装时要么强行切割弯管调整角度，要么被迫改动整条管线的走向，会造成大量管材与工时的浪费。

　　从现场安装的作业边界来看，对焊式弯头的两个端面都加工有标准V型焊接坡口，组对时需要和对接钢管的管口保持同轴，错边量不能超过管壁厚度的10%，如果组对时弯头轴线和管道轴线出现偏角，焊口位置会产生额外的结构应力，管路运行时受介质压力与温度变化的反复作用，焊口位置很容易出现应力开裂。在管线需要做保温施工的工况下，弯头部位的保温层下料需要单独按照弯管的外弧展开尺寸裁切，弯头本身的光滑圆弧外壁没有多余的凸缘、卡扣结构，保温棉可以完全贴合管壁包覆，外护铝皮或铁皮沿弯管弧度分瓣咬合，不会出现保温死角，这也是对焊弯头相比法兰连接弯头在热力管线中更受青睐的原因之一——法兰连接位置需要预留螺栓拆装空间，保温层无法完全覆盖法兰间隙，运行时很容易产生结露、热损耗过大的问题。

　　针对不同的输送介质工况，这款弯头的选型适配性也有明确的工程指向：普通输水、压缩空气工况采用常规碳钢材质即可满足使用需求，如果是输送带有弱腐蚀性的化工废水，只需在建模时将材质替换为对应壁厚的不锈钢，整体内孔、弯曲半径、端面连接尺寸完全保持不变，不需要重新调整管路的整体布局；如果是输送矿山尾矿、粉煤灰这类高磨损性的固液混合介质，可以在不改变外形安装尺寸的前提下，将弯头壁厚加厚或者在内壁增设耐磨衬层，两端的对焊接口尺寸依然和标准DN150管道匹配，不需要改动上下游的直管、阀门、法兰等配套部件，互换性极强。在整套管路系统的三维建模过程中，将这类标准参数化弯头存入通用管件库后，管线布局时只需指定转弯点坐标与转向方向，软件即可自动匹配对应通径的弯头实体完成管线拼接，能大幅减少重复建模的工作量，同时从设计源头避免管件参数不匹配导致的现场安装返工问题。
