精密按动式圆珠笔全零件结构设计

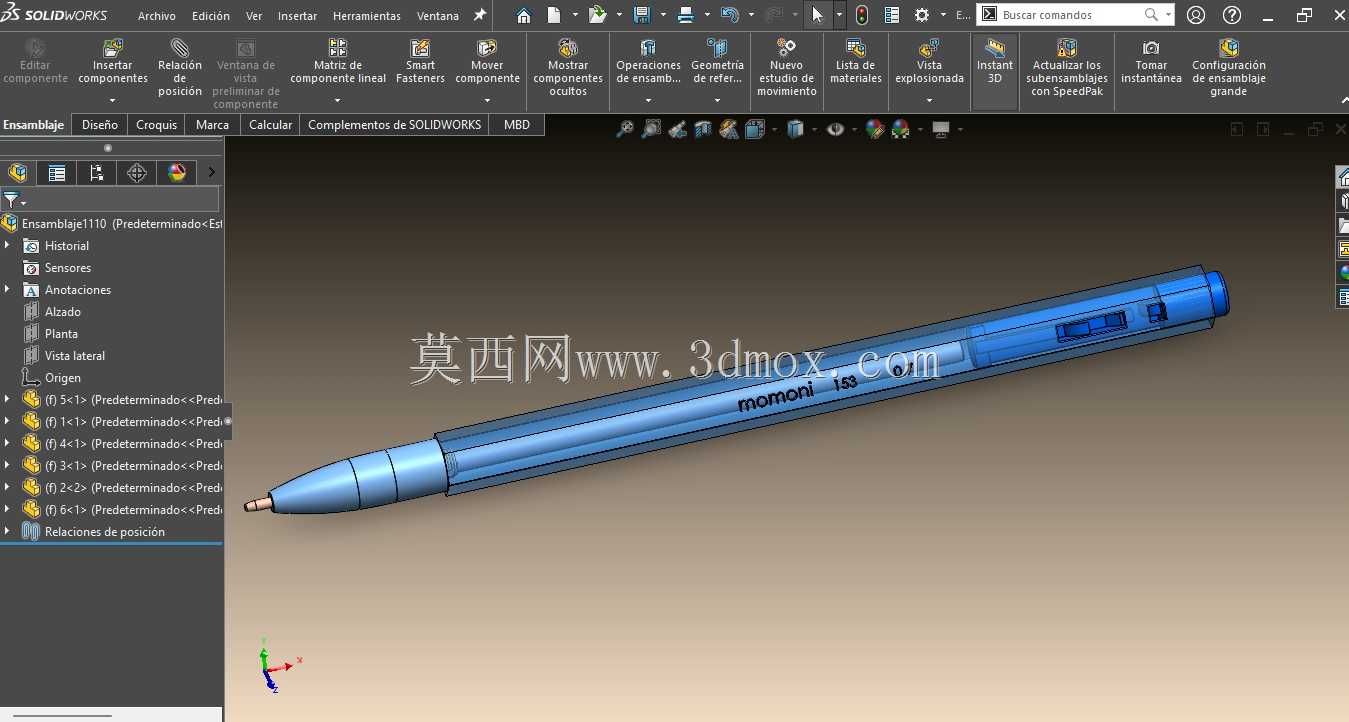

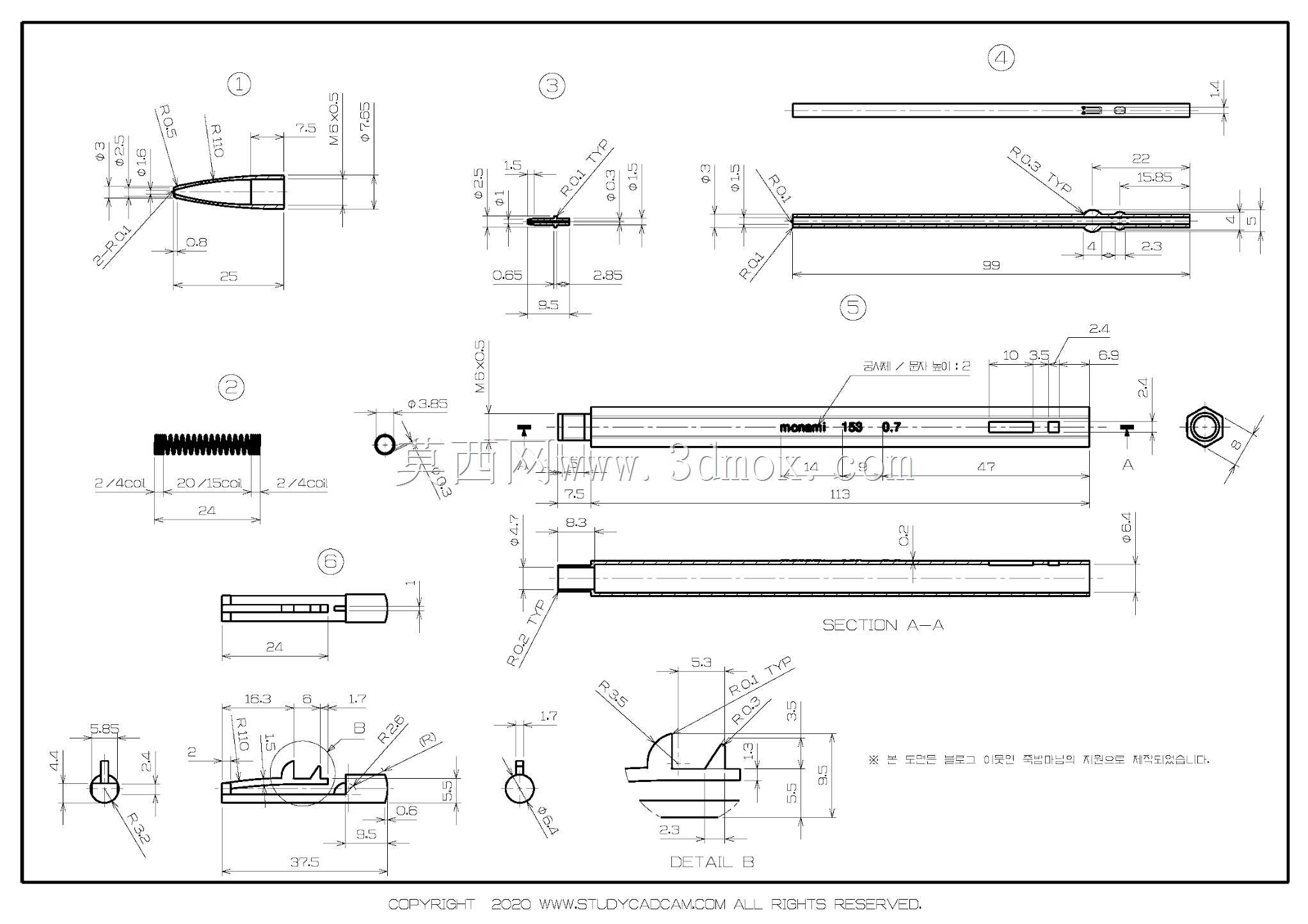

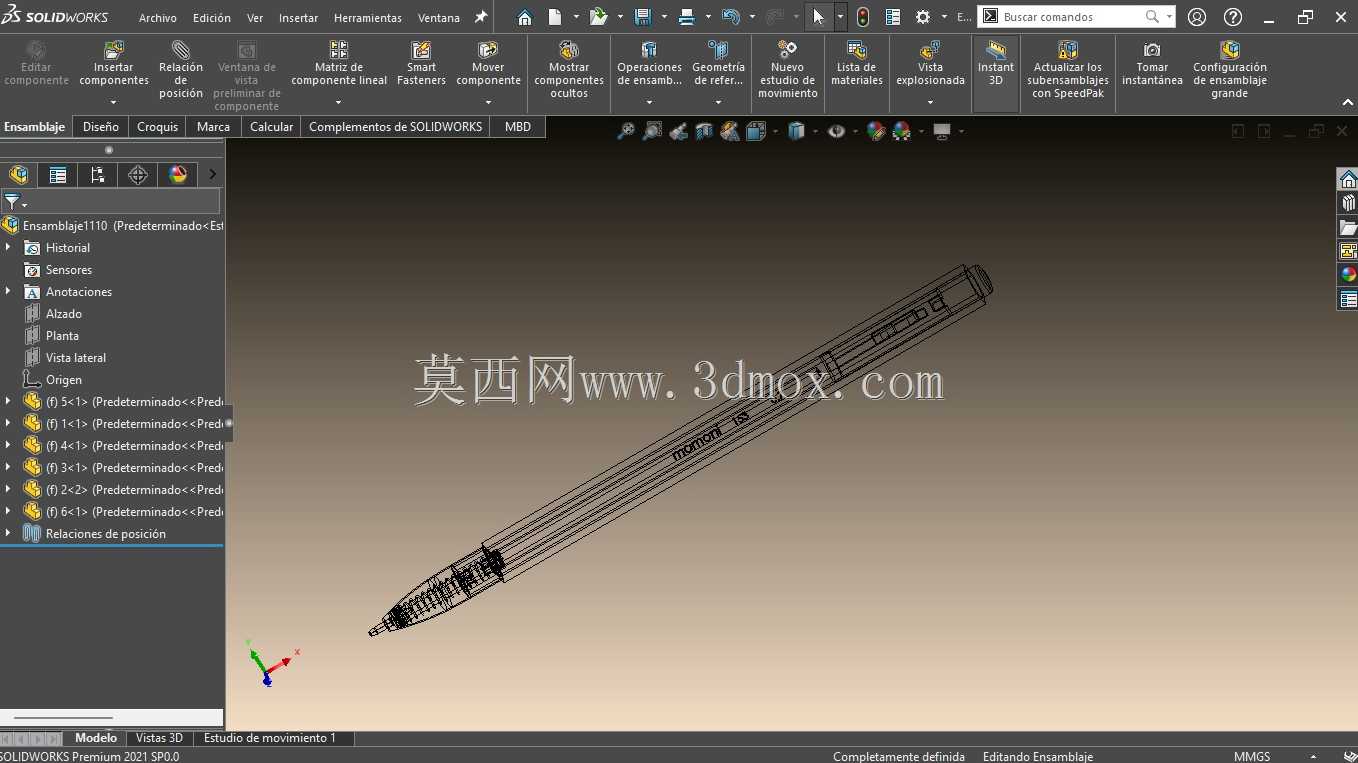

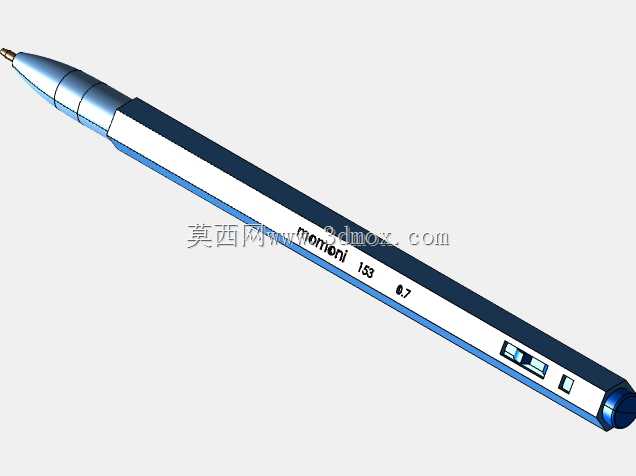

　　这套笔具结构覆盖了按动式圆珠笔从笔尖到尾按的全部核心零件，工程图中以多视图剖视、局部放大和装配截面的方式，把每一处配合关系都交代得十分清楚，适合作为小型精密机构设计与建模的练习参照。

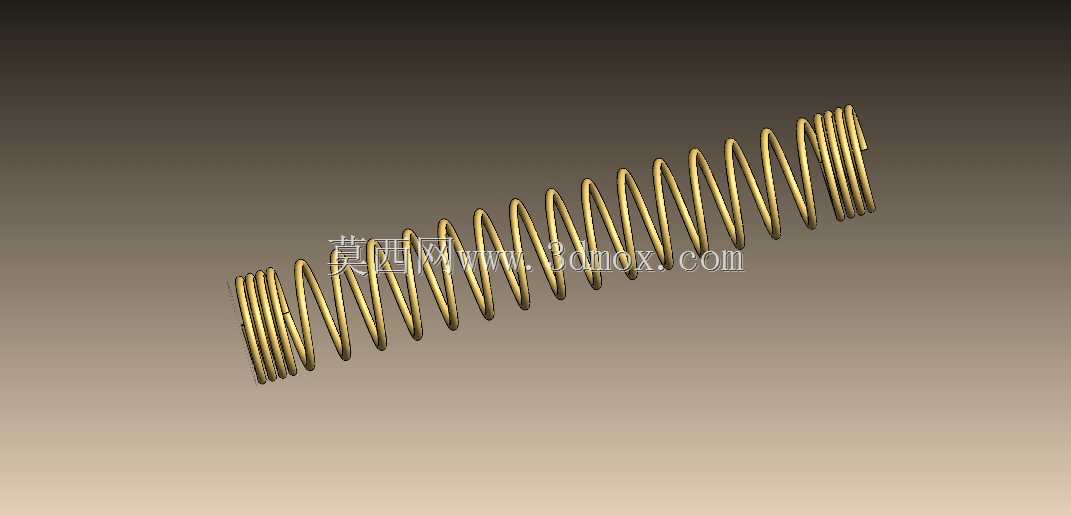

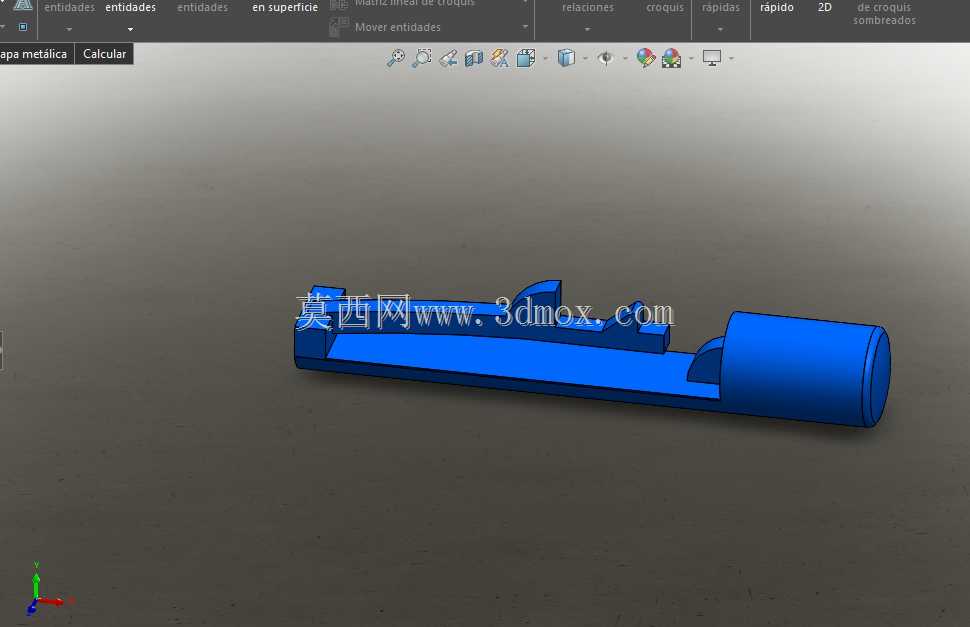

　　从实际使用场景看，这类笔广泛用于日常办公、工程现场记录、制图批注等场合，要求单手操作、出芯收芯可靠、长期携带不松动。设计的核心难点不在单一零件，而在于多个小尺寸零件之间的运动配合：按动尾帽时，内部棘轮与导向槽要完成一次锁定，笔芯伸出；再次按动则解锁，弹簧将笔芯退回。图中对按动头、棘轮柱、复位弹簧、笔芯导管的轴向位置和行程都做了标注，行程边界直接决定笔尖伸出量是否合适——伸出过短书写不畅，过长则笔芯晃动、笔尖易损。

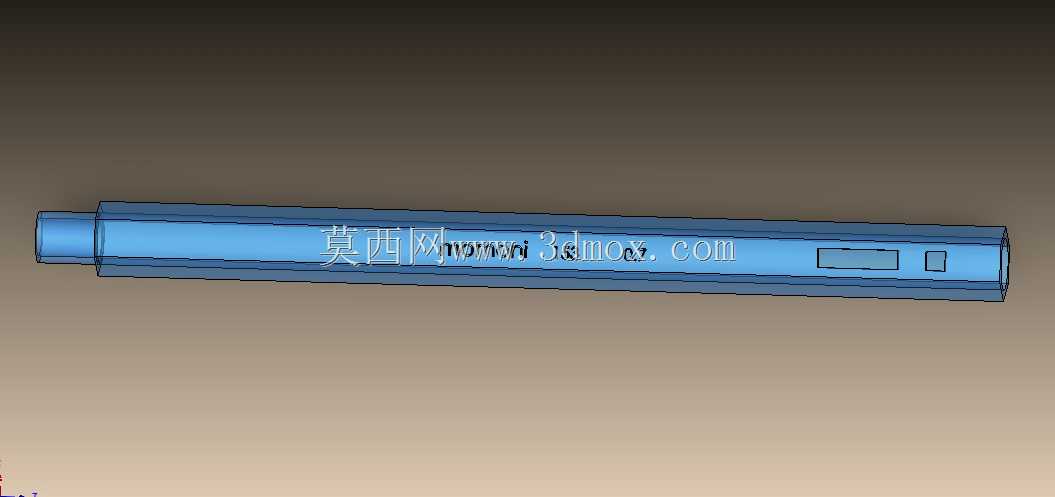

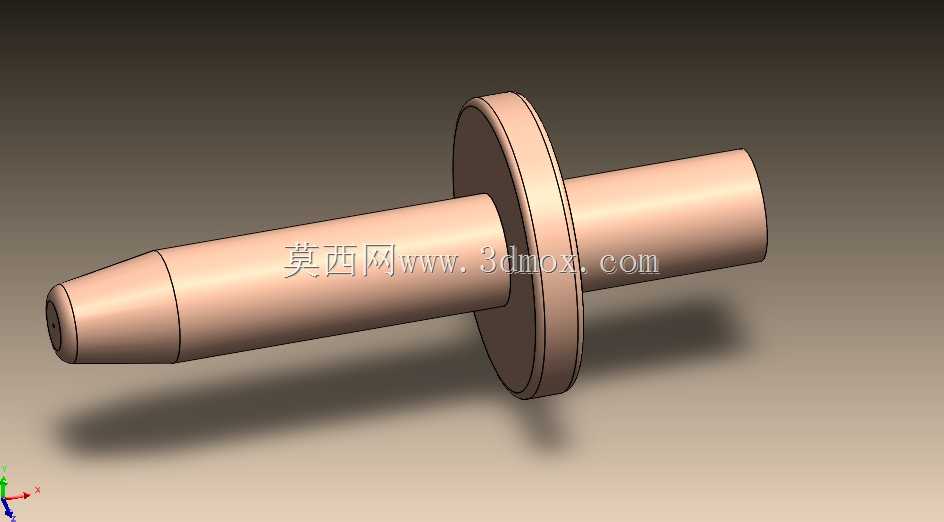

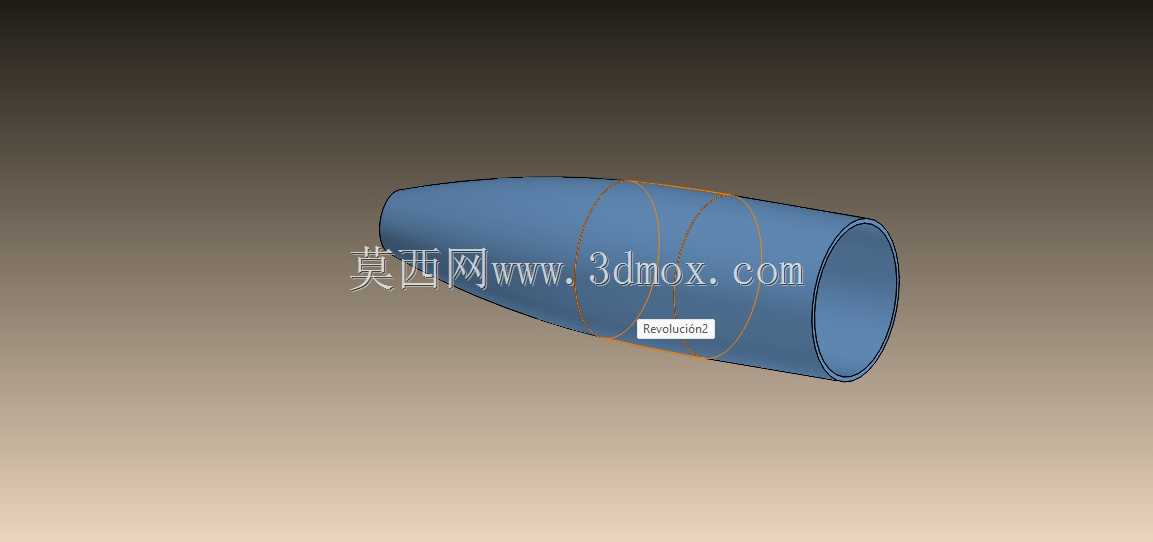

　　外形与安装边界方面，笔杆主体采用细长圆管形态，总长方向各段直径逐级过渡，图中给出了笔杆外径、内孔、壁厚以及笔夹安装位的尺寸。笔夹部分通过局部放大视图表达了其弹性悬臂结构，夹持厚度与回弹量是关键，既要能夹住口袋或笔记本封面，又不能因长期夹持产生塑性变形。笔尖锥段的外形曲线、滚珠座孔径与笔芯前端的配合段，都在详图中以角度和直径尺寸约束，保证笔芯装入后同轴度。

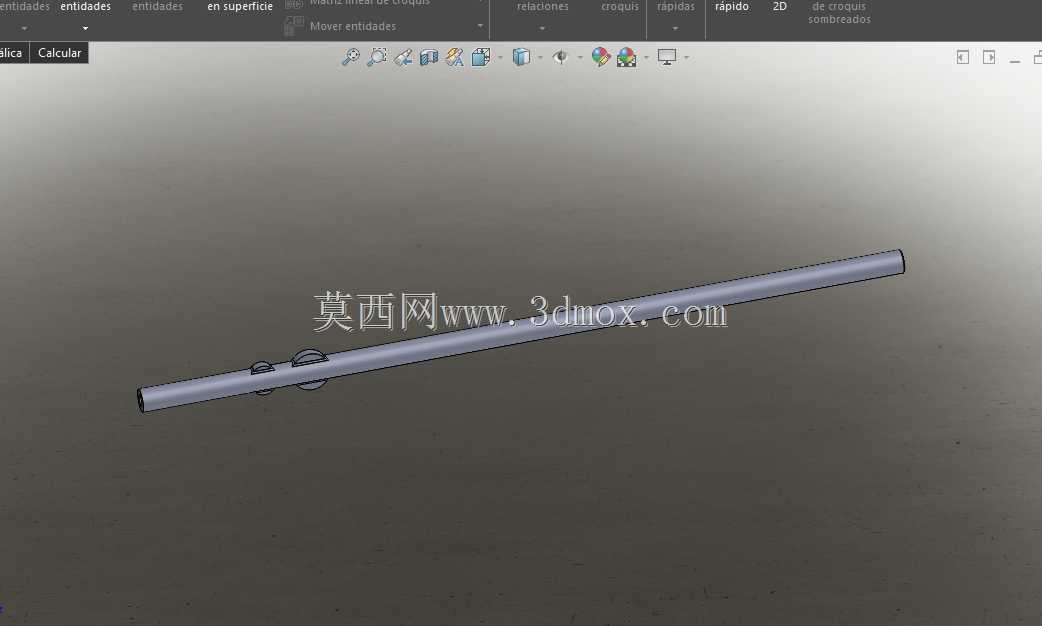

　　从设计思路上看，整套结构遵循细长轴类零件的布局逻辑：笔芯作为内部运动件沿轴线滑动，外部笔杆提供导向与支撑，尾端按动机构提供驱动力与锁止，弹簧提供复位力。截面视图A-A清晰展示了笔杆内孔台阶、笔芯凸肩与弹簧座的相对位置，装配时这些轴向台阶决定了弹簧预压量。预压过小，按动手感虚位大；预压过大，则按动力增大且长期使用易疲劳。

　　零件工艺性也在图面有所体现：笔杆上的卡槽、笔夹的固定孔、尾帽的防滑纹路，都考虑了注塑成型与装配的可行性。各小零件的倒角、退刀槽和配合公差标注，为后续出工程图、做运动仿真以及3D打印验证提供了完整依据。对结构工程师而言，把这套机构的尺寸链理顺，理解按动锁定循环中每个零件的动作时序，比单纯还原外形更有价值。
