五百瓦有刷直流动力电机结构

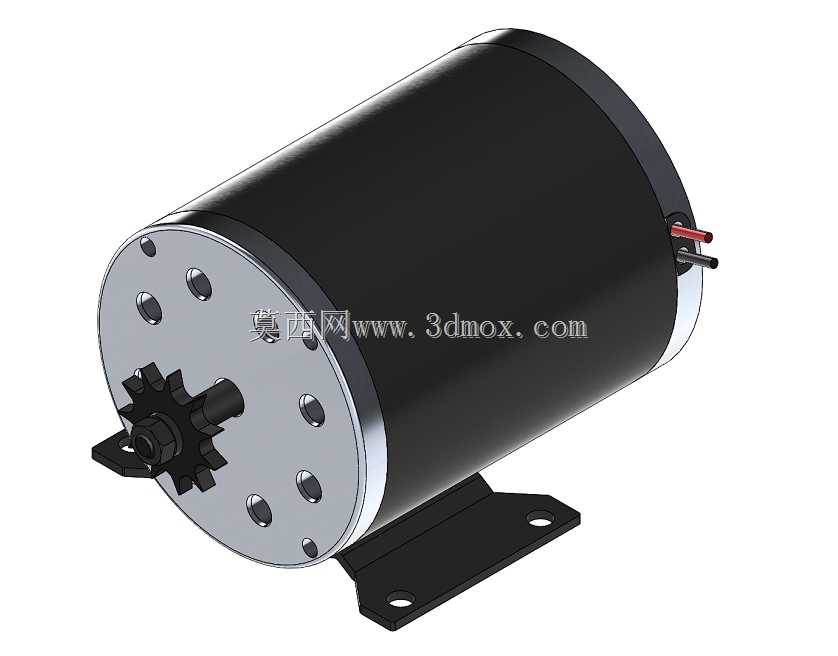

　　该模型呈现的是一台中小功率有刷直流动力电机，常用于低速改装车辆、输送辅机、小型卷扬装置、实验台架以及需要宽范围调速的独立驱动单元。整机采用圆柱形机壳布局，主体由黑色定子筒体、前端银色端盖、输出轴链轮、底部固定支座和尾部接线柱组成，结构紧凑，便于在空间受限的设备框架内布置。

　　从实际选型角度看，这类电机的优势在于直流供电下转矩响应直接，低速段能够提供较明显的输出扭矩，配合调速器可实现平稳启停和转速变化。模型中输出轴端配置了链轮，而不是单纯裸露轴头，说明设计目标偏向链传动场景。链轮通过紧固件与轴端连接，能够将动力传递给链条，再驱动轮轴、辊筒或其他执行机构。工程布置时需要重点核对链轮节距、齿数、轴伸长度以及键连接方式，否则后期容易出现链条跑偏、啮合冲击或轴端锁紧失效。

　　前端盖采用多颗螺钉沿圆周均布固定，既保证端盖与机壳的同轴定位，也方便后期维护电刷、检查换向器或更换易损件。端盖上的开孔和沉台位置对应装配螺钉，建模时保留了真实的孔位深度和端面台阶，有利于干涉检查。输出轴从端盖中心伸出，周边结构需要预留链轮装拆空间；若设备外侧还要加装护罩，应同时考虑链条张紧、润滑维护和护罩内壁间隙，不能只按电机本体外轮廓预留位置。

　　底部支座是整机承载的关键边界。模型采用弯折式安装脚，两个支脚向侧下方展开，脚上开设长圆安装孔，可吸收小范围装配误差。安装面应与设备底板保持贴合，螺栓压紧后不宜让支脚悬空；若机架板材偏薄，需要在下方增加加强垫板，避免启动瞬间扭矩反作用造成支座变形。电机中心线高度、支脚孔距、孔径以及轴中心到安装底面的距离，是整机布置时必须锁定的尺寸，直接影响链条中心距和张紧结构设计。

　　尾部接线柱以红黑区分极性，外露端子较短，适合接入大电流导线。实际装配中，接线方向要避开旋转件和高温区域，导线弯曲半径不能过小，端子处应设置绝缘护套，并在机架上预留走线固定点。直流电机在负载突变时会产生电流冲击，导线截面积、熔断器和控制器能力都要与功率匹配，不能仅凭外形尺寸判断承载能力。

　　建模思路上，该结构以回转体为主体，机壳、端盖和轴系保持同轴关系；支座、链轮和接线端子属于附加装配特征，需要单独体现安装方向。外形设计没有复杂曲面，工程重点在轴系定位、端部紧固件布局、支脚强度和传动件匹配。对于设备设计者而言，该模型可用于校核电机与机架、链轮、链条、接线空间及维护空间之间的关系，也可作为小功率直流驱动方案的结构参考。
