集成行星减速的直驱齿轮电机结构

　　该动力总成面向仓库搬运设备、场内道路车辆以及建筑类特种设备的电动化改造场景，核心思路是把行星齿轮减速机构与驱动电机整合在同一轴系内，减少独立减速器、联轴器和过渡支架带来的装配累积误差。整机在布置上采用输入端法兰连接、输出端同轴传递扭矩的方式，设备侧可以直接将动力单元固定到车架或工作机构上，也可根据底盘空间通过万向节变速机构把动力传递至驱动桥，适合原有液压或内燃机动力系统的电动替换。

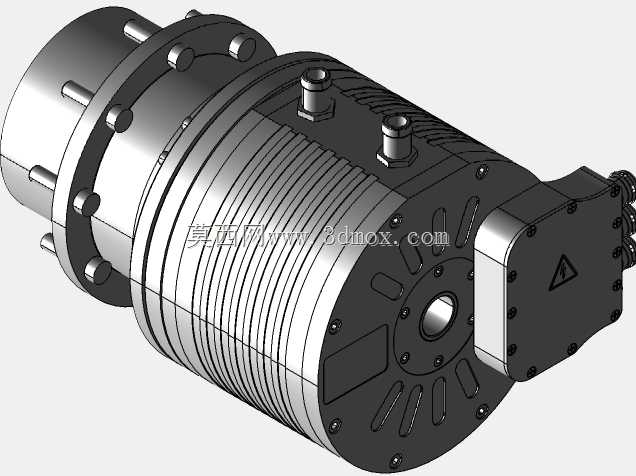

　　从结构细节看，电机壳体外侧设置密集环形散热筋，能够在连续爬坡、重载起步等工况下扩大散热面积；后端电气接线盒采用独立盒体与主机身连接，盒体上预留警示标识和紧固点位，便于线缆防护与检修。靠近输出侧的法兰分布多组安装孔和定位止口，孔位围绕轴线均布，设计时需要重点核对止口直径、螺栓圆直径以及输出轴伸出长度，避免与车轮轮毂、泵座或机架支撑发生干涉。

　　传动部分以内置行星齿轮箱承担减速增扭功能，电机高转速低扭矩输出经行星轮系转化为低转速大扭矩，直接驱动执行机构。该方案相较分散式电机加减速器布局，轴向结构更紧凑，同轴度更容易保证；在三维建模过程中，应分别建立太阳轮、行星轮、内齿圈、行星架、轴承、油封和端盖等零件，再按装配约束检查齿轮啮合侧隙、轴承定位台阶以及润滑腔密封路径。壳体上的油口、堵头和紧固螺钉需要保留真实位置，因为这些特征会影响后续注油、排油和维护工具的操作空间。

　　外形边界约为直径300毫米、长度455毫米，重量约108千克，属于中重型电驱动单元。选型和布置时不能只关注外形包络，还要预留输出端法兰螺栓的拧紧空间、后端接线盒的折弯半径，以及机身下方支撑梁的承载面。整机最大输出转速约185转每分，峰值扭矩输出能力约7500牛米，传动比约为32，适合低车速、大牵引力的设备。

　　在工程应用中，这类齿轮电机可用于电动搬运车、工程机械行走驱动、重载辊道和固定式卷扬牵引等场合。建模评审时应把轴系同心度、壳体壁厚、加强筋走向、吊装位置和维修拆卸方向作为检查重点；尤其是电机与减速箱共用壳体的区域，既要承受齿轮啮合力，也要承受输出端负载弯矩，结构上需要通过连续加强筋和可靠螺栓连接把载荷传递到安装法兰。
