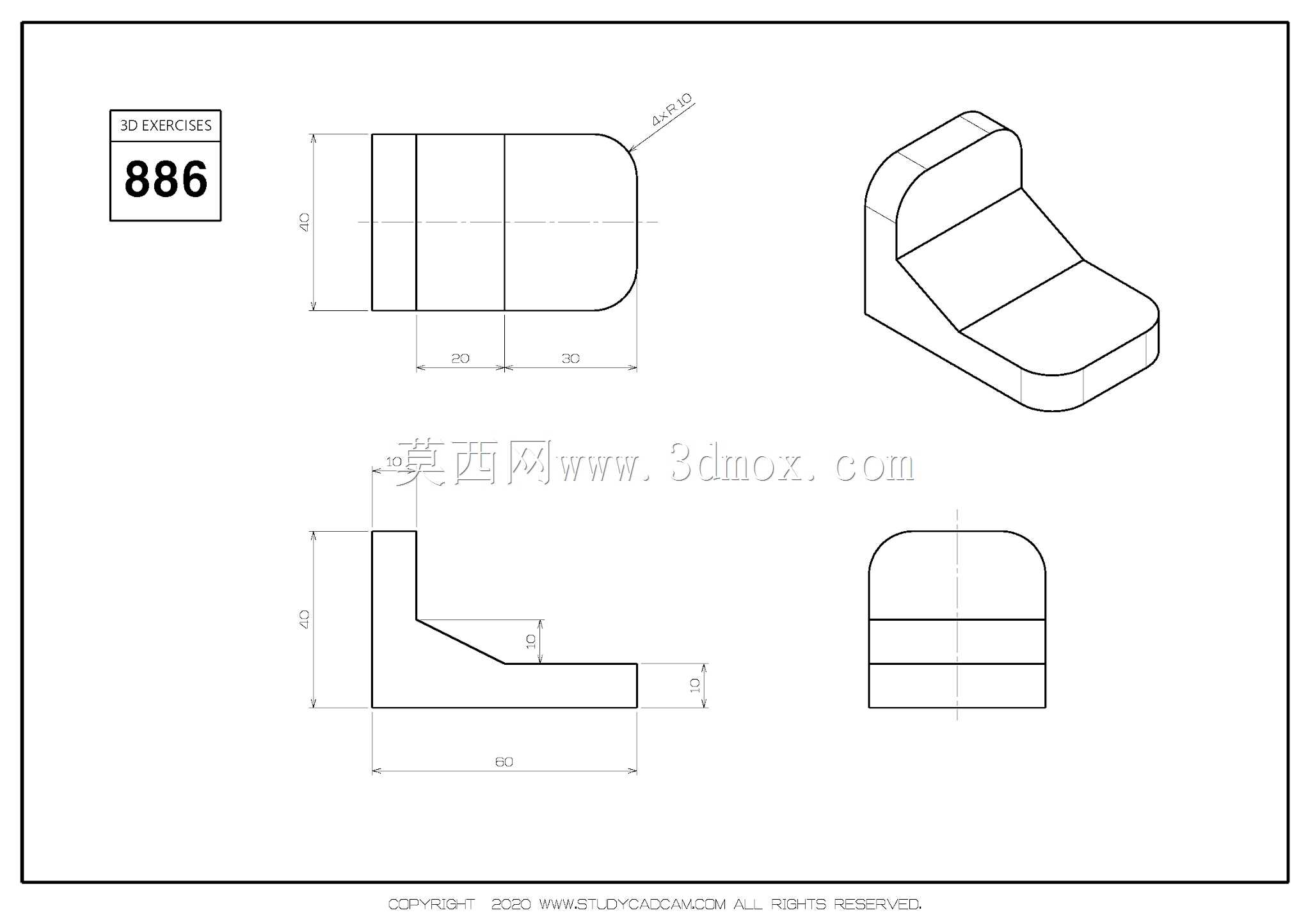

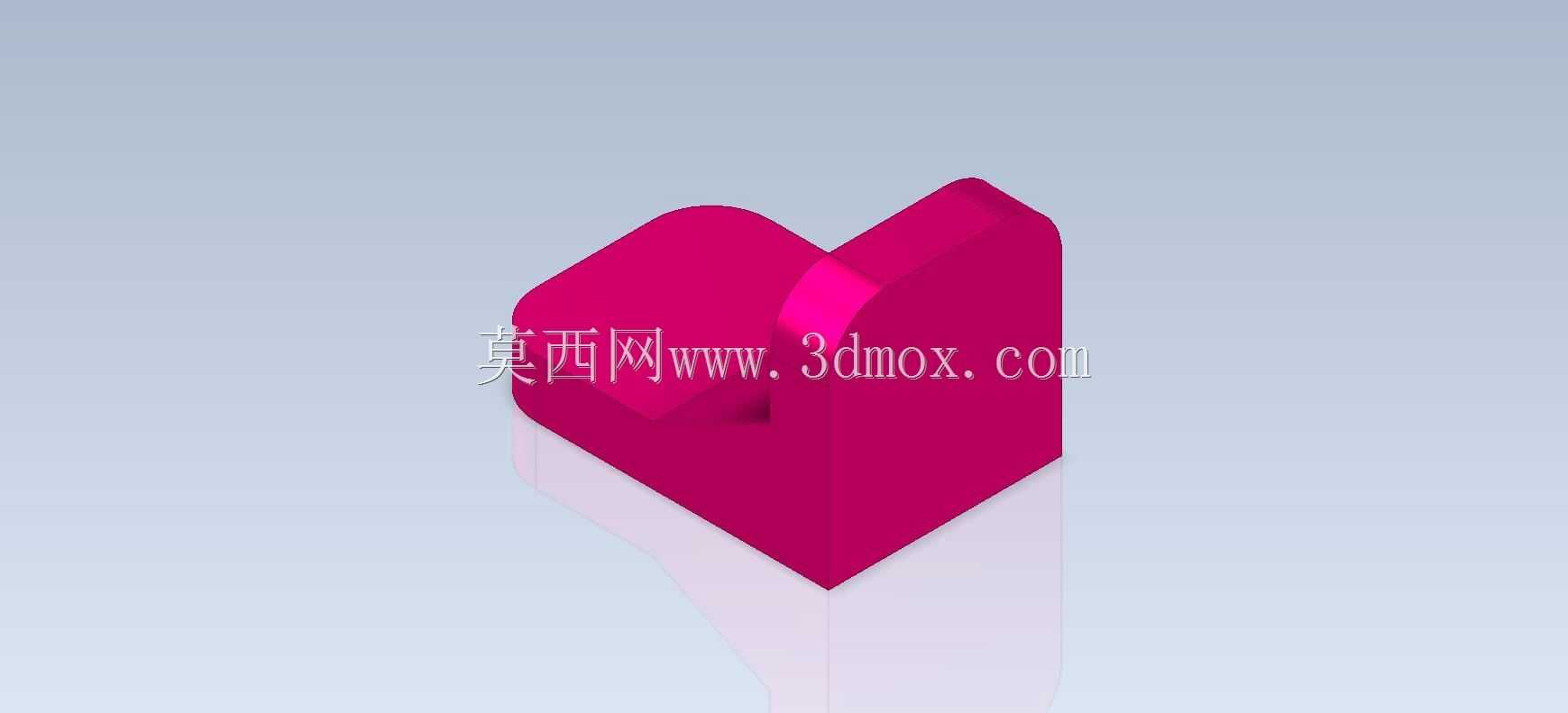

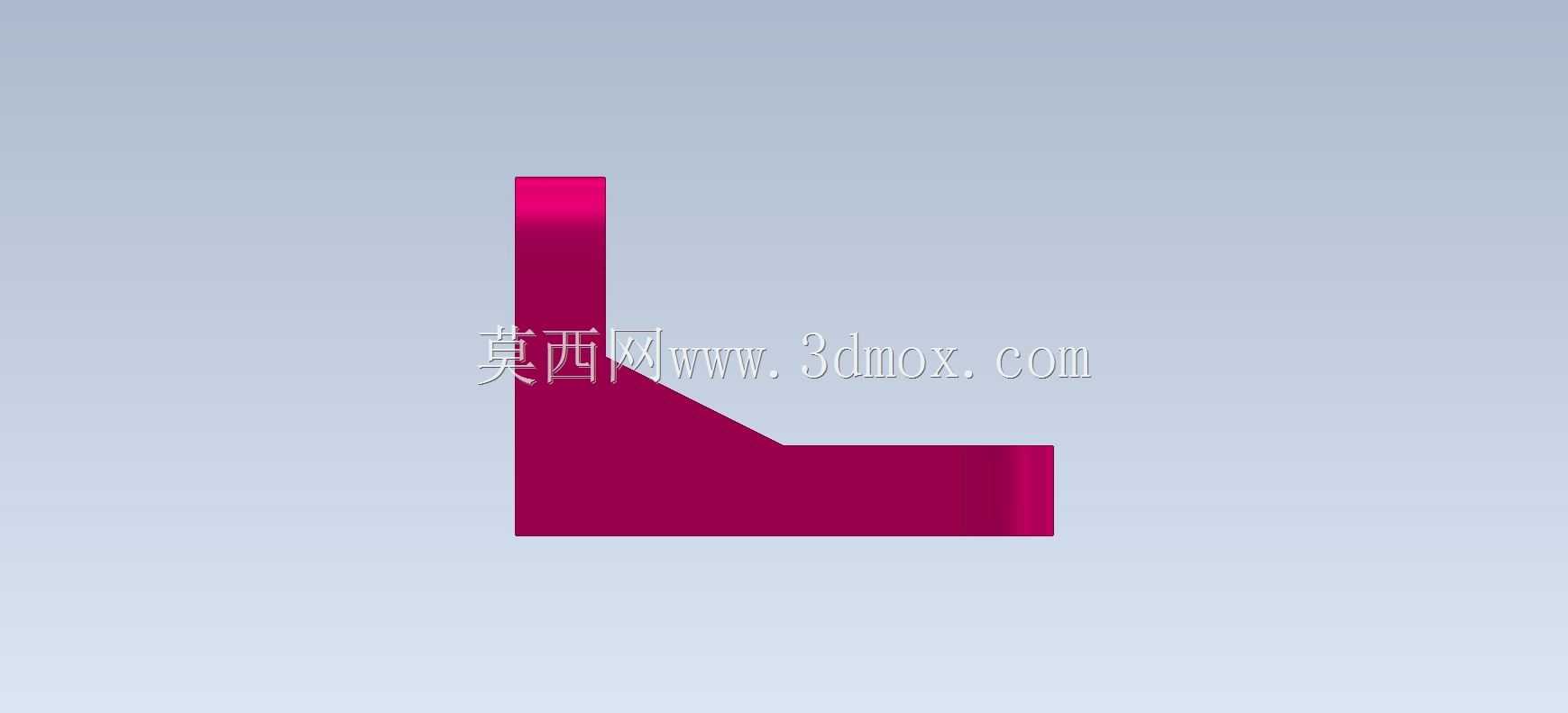

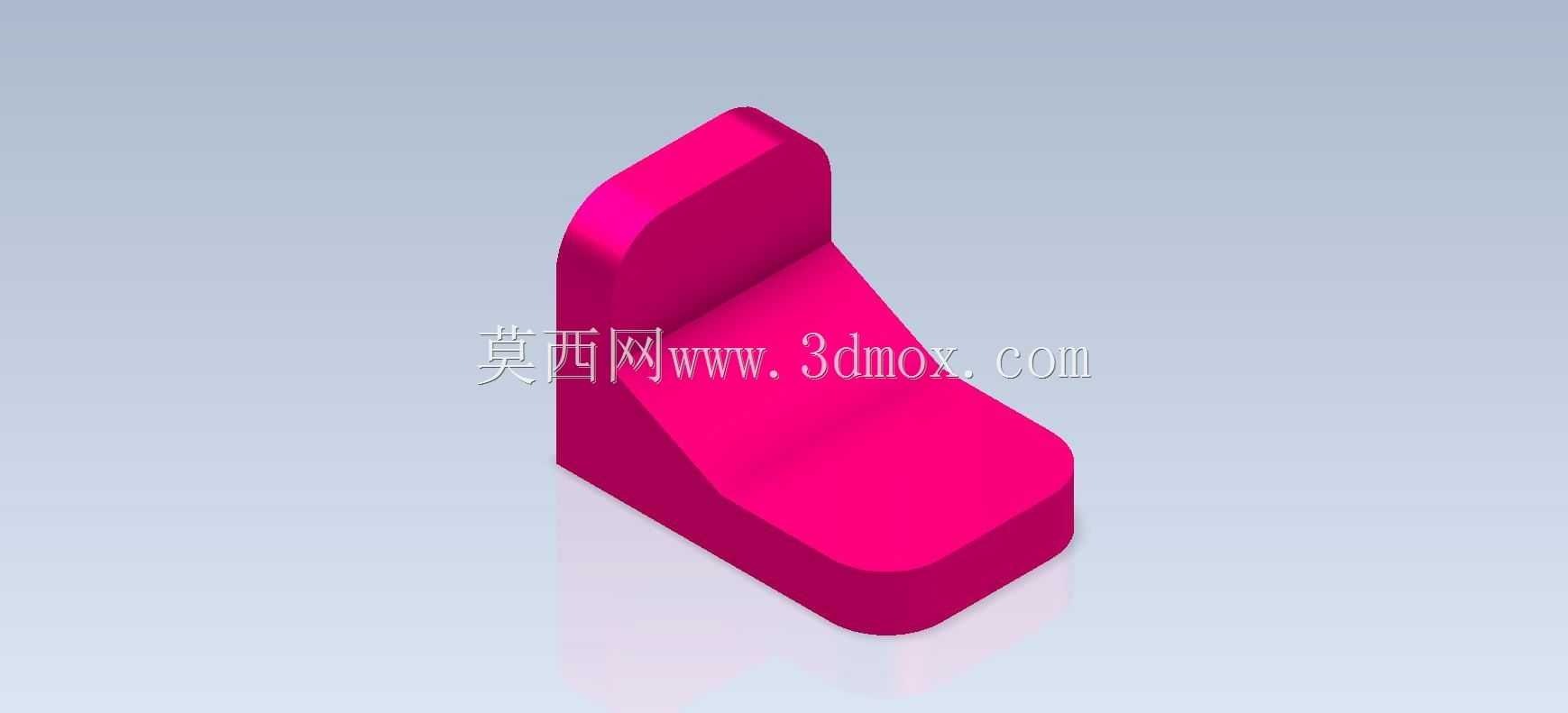

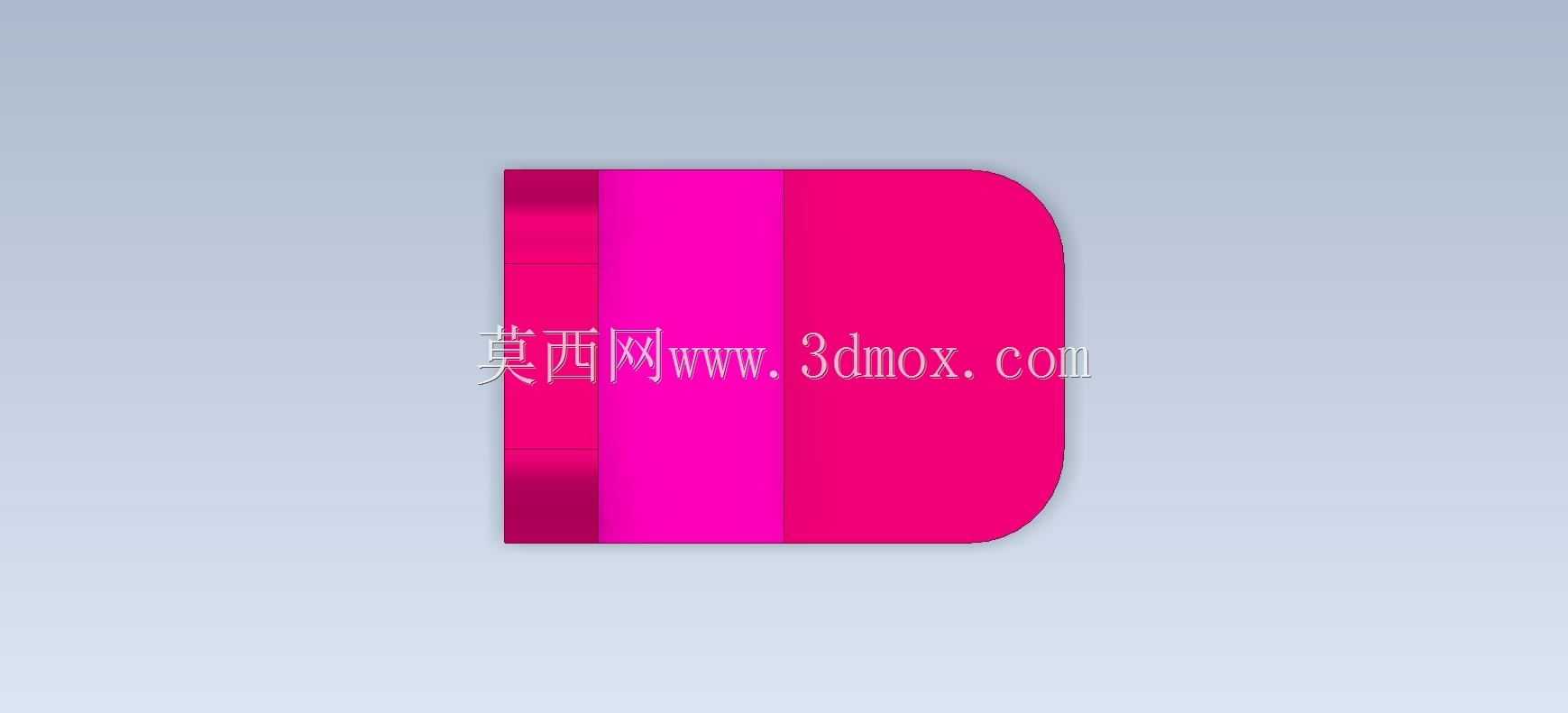

这个零件属于典型的折弯式限位支撑构件,整体呈现L型弯折布局,底部为水平延展的矩形承载平台,后侧向上竖起一块等高的立式挡边,所有外露棱边都做了统一半径的圆角过渡,没有尖锐的直角转角,既消除了应力集中的薄弱位置,也避免装配操作时划伤操作人员。从结构功能拆分来看,水平段主要承担工件承托、安装贴合的作用,底面为完整平面,可以直接贴装在工装基板、设备台架或者生产线工位的安装面上,不需要额外加工找平垫块;竖直段则起到侧向限位、靠挡定位的作用,当待加工或者待装配的工件推送至工位时,立式挡边可以挡住工件的侧向位移,保证每次上料的定位基准统一,在手动工装、简易焊接夹具、物料定位工位里这类结构十分常见。设计时优先采用等壁厚的实体拉伸思路,
先绘制L型的基础截面轮廓,再对所有外凸棱边、内弯折转角施加圆角特征,弯折内角的圆角半径和外壁圆角保持协调,避免壁厚出现局部骤变,后续如果要转为钣金加工工艺,也可以直接将实体等壁厚结构抽壳转换为钣金件,折弯系数、展开余量都可以直接在三维软件中测算,不需要重新绘制轮廓。安装边界方面,水平承载面的长宽比例约为3:2,竖直挡边的高度和水平段的宽度基本持平,整体占位紧凑,不会占用过多台架空间;当前练习模型未预留安装孔位,实际投产时可以根据固定需求在水平平台的四个角位加工沉头通孔,用内六角螺钉锁紧在基准面上,也可以在竖直挡面上加工螺纹孔,加装侧向调节螺钉或者缓冲挡块,适配不同尺寸工件的靠紧定位。这类支撑座常出现在钳工实训工位、
轻型装配线挡料机构、3D打印工装的定位靠山场景中,圆角过渡的设计也让零件在频繁磕碰的工况下不会出现直角崩缺,日常清理工位切屑、擦拭油污时也没有积污的直角缝隙,维护便利性更好。建模过程中需要重点控制弯折处的圆角连续性,保证竖直面和水平面的衔接曲面顺滑,无特征错位,投影出工程图时各视图标注清晰,形位公差可直接标注底面与竖直挡面的垂直度要求,满足实际加工的检验需求。
