小型隔离AC-DC电源模块HLK-5M05

　　在工业控制板、智能仪表、物联网终端和小型自动化设备里，供电部分往往不适合直接采用裸露的开关电源线路。HLK-5M05这类小型交流-直流转换模块，把整流、滤波、开关变换、隔离和稳压相关结构封装在一个黑色矩形壳体内，外部只需接入交流输入端并从直流输出端取电，即可为后级控制电路提供稳定的5V直流电源。它的典型使用场景包括PLC扩展板、传感器供电节点、继电器驱动板、门禁与通信终端、家电控制板以及教学实验平台。对于结构工程师而言，这类元件虽然不属于大型机械部件，却直接影响壳体布局、绝缘距离、散热空间和线束走向，因此在整机三维设计中需要按真实外形建立完整模型。

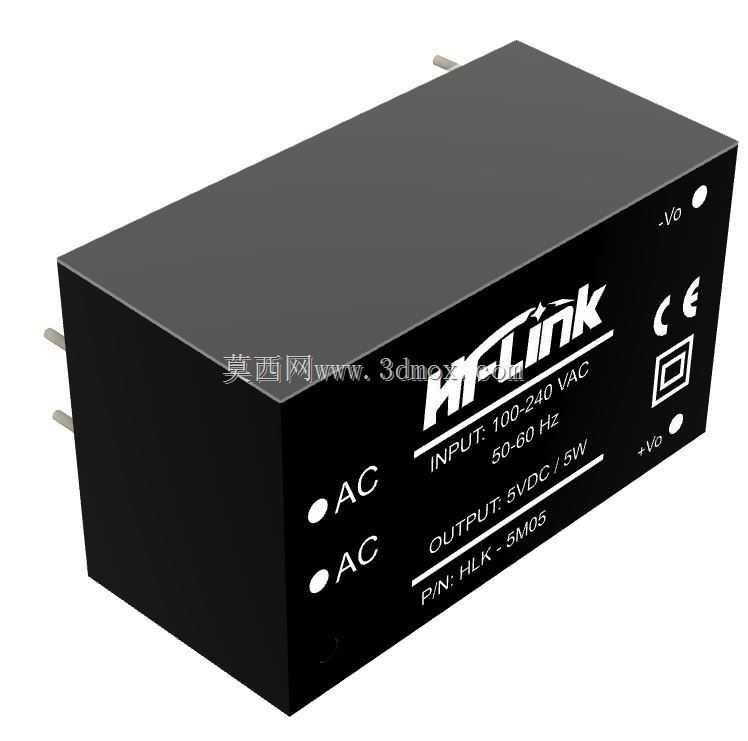

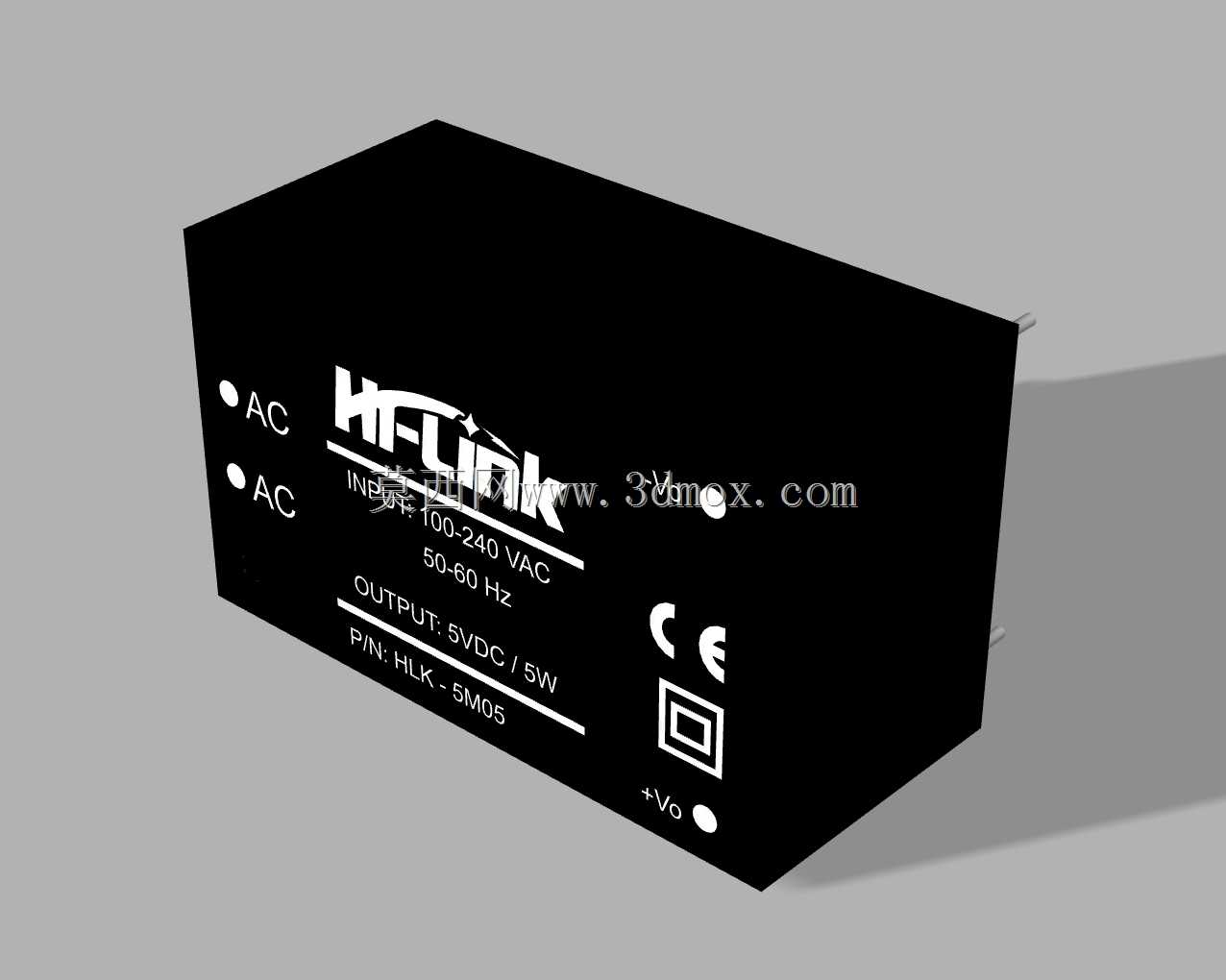

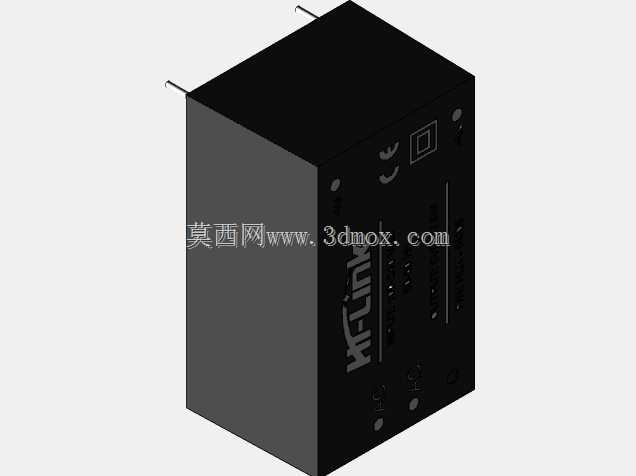

　　模块本体采用近似长方体的灌封封装，外壳表面印有输入、输出、型号和认证标识。交流输入侧以两个引脚标识AC，输出侧标注-Vo与+Vo，引脚从壳体两端伸出，适合在PCB上直接焊接，也可以通过转接板安装在设备内部。建模时需要重点还原壳体棱边、顶面倒角、引脚位置、丝印区域和端面上的极性圆点。引脚长度、伸出方向和焊盘间距是PCB布局与干涉检查的关键边界，若模型只做简单方块，后续在装配中容易出现外壳与端子、线束或散热片冲突。

　　从电气功能看，该模块面向宽范围交流市电输入，内部完成交流到5V直流的隔离转换，适合给低功率数字电路、单片机系统、通信模块和小功率执行器件供电。隔离结构有助于降低市电侧干扰对控制回路的影响，也使设备内部安规布局更清晰。设计整机时，不能只按额定输出安排负载，还应在模块周围保留必要的爬电距离与通风空间，尤其在封闭塑料壳、金属导轨盒或密集电控箱内，应避免将热敏元件、电解电容和信号线紧贴模块高温区域。

　　安装边界方面，模块通常沿PCB板面卧式布置，高度方向占用空间较小，但两端引脚和焊点需要纳入检查范围。若设备采用导轨壳体，应确认模块顶面与上盖之间的间隙，侧面与端子台、保险丝、接线柱之间也要留出绝缘和走线通道。若设备存在振动工况，可在模块周边增加限位槽、固定胶或支撑柱，减少引脚长期受力。三维建模过程中，将丝印文字、CE标识、输入输出标记一并保留，能够帮助电气装配和检修人员快速识别接线方向，也能让数字样机在评审时更接近真实物料。
