工业开关电源多规格直流供电单元

　　该模型还原的是工业现场常用的封闭式开关电源，这类供电单元广泛出现在机床控制柜、自动化产线、小型数控设备、LED驱动柜以及实验测试台架中，主要承担交流输入到低压直流输出的转换任务。模型呈现了24V与48V两类常见输出规格对应的壳体结构，其中24V大电流版本多用于继电器、传感器、PLC、电磁阀和低压执行机构供电，48V版本则常见于步进驱动、直流电机驱动或需要较高母线电压的控制回路。

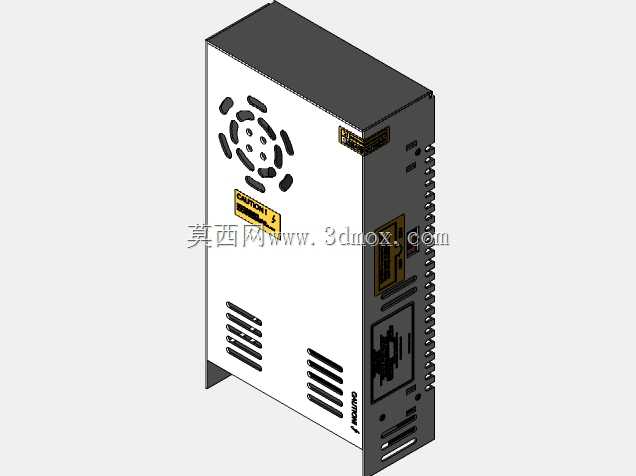

　　从结构表达来看，整机采用薄钢板折弯成型的矩形封闭外壳，顶面布置圆形轴流风扇安装位，风扇周围保留多组弧形通风孔，侧面与端部则设置长条百叶散热孔。这种开孔布局不是单纯外观处理，而是围绕内部功率器件温升控制展开：变压器、功率管、整流桥和电解电容在满载时发热集中，顶部风扇形成抽风路径，冷空气从侧面低位进入，沿散热片和电路板表面流动后由顶部排出，能够在柜内有限空间里维持较稳定的热环境。

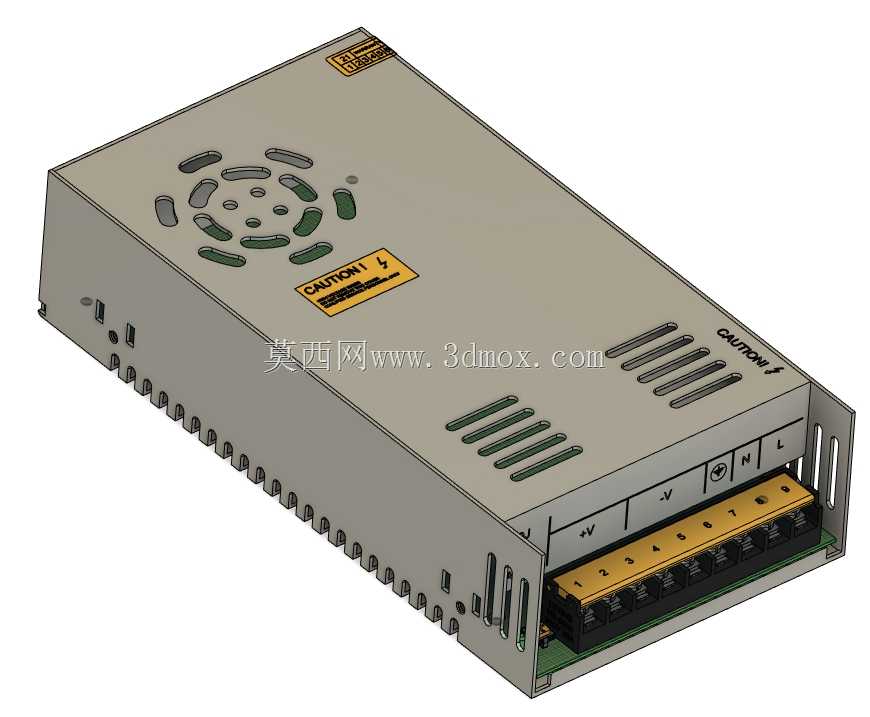

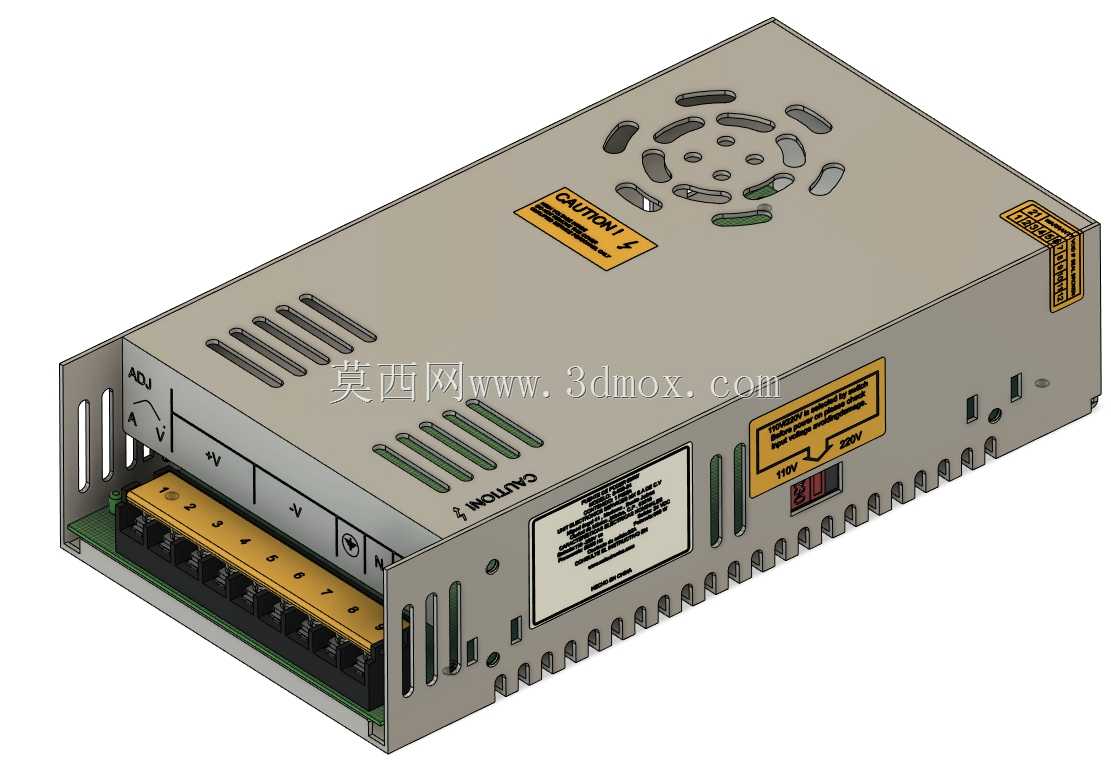

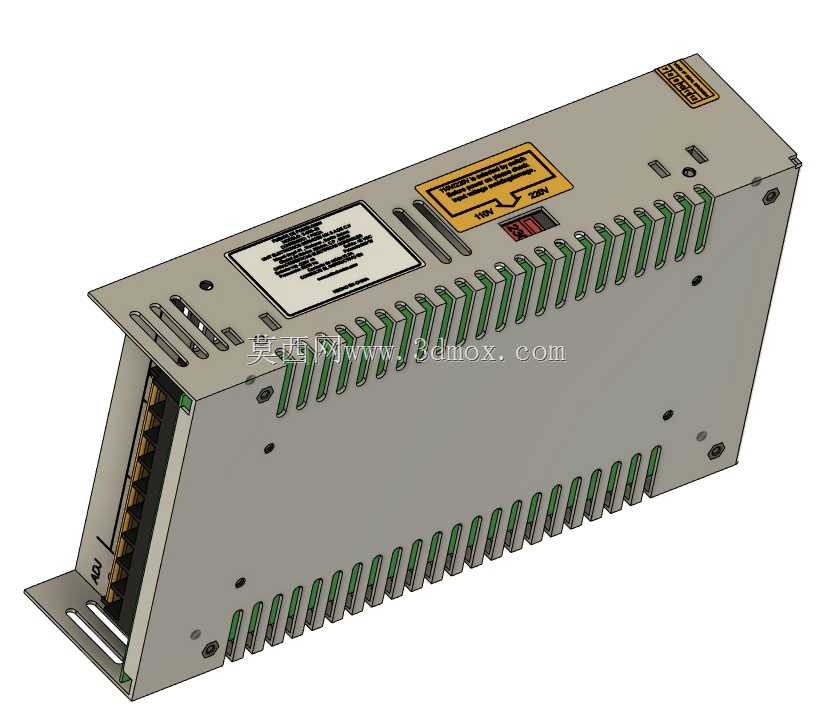

　　壳体正面可见输出接线端子排、电压标识、调节电位器以及输入输出区域分隔。端子采用螺钉压紧方式，适合多股软线或冷压端头接入；端子旁的极性与电压符号有助于装配和检修时快速识别，降低反接风险。侧面预留的安装耳、固定孔和齿状通风边界，使电源既可以水平放置，也能通过螺钉固定在控制柜背板上。进行机柜布局时，需要在壳体四周保留散热间隙，尤其顶部风扇上方不能被线槽、端子排或其他设备遮挡，侧面进风区也应避开密闭贴装位置。

　　建模时对电源外壳的折弯边、翻边孔、警示铭牌、标签区域、端子台阶和风扇轮廓均有体现，适合用于设备总装干涉检查、控制柜空间排布、维修维护演示以及电气柜方案展示。外形边界方面，这类电源属于长方体内嵌式结构，接线端朝前布置，深度方向需要兼顾线缆弯曲半径和插头压接空间；高度方向则要考虑风扇厚度、底部元器件突出量以及背板固定螺钉的操作空间。若在三维装配中调用该模型，应重点核对电源与线槽、导轨、断路器、开关电源组并排安装间距，以及柜门关闭后端子线缆是否产生挤压。

　　在实际选型应用中，同一系列电源往往通过更换内部变压器、功率板和散热配置来覆盖不同电流等级，而外部安装尺寸、端子逻辑和维护方式保持较高一致性。该模型把这种平台化设计特征表现得较清楚：外壳承担防护、散热、接地和安装基准功能，内部模块化电气组件通过螺钉与壳体连接，前端端子区负责现场接线，顶部风扇区负责强制风冷。对于机械设计人员而言，此类模型的价值不只在外观展示，更在于能够提前确认供电单元在整机中的占位、走线方向、通风条件和维护可达性，从而减少样机装配阶段的空间冲突与散热隐患。
