适配多主控的1.54寸IPS液晶显示模组

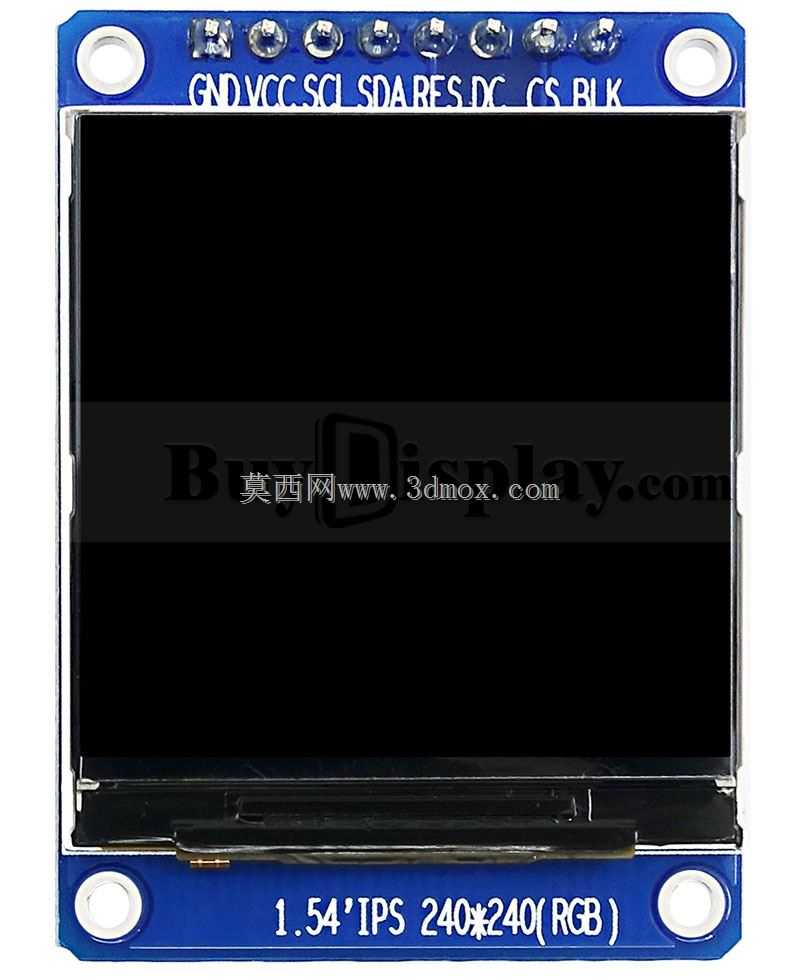

　　做嵌入式手持设备、小型工业控制终端的结构设计时，选对适配的显示模组往往能省掉不少后期改板、调结构的麻烦，这款1.54英寸的TFT IPS显示模组，就是针对小尺寸人机交互场景做的成熟方案。从实际选型适配的角度看，它的分辨率做到240x240，方形的显示区域刚好适配小型手持检测设备、桌面式传感终端、嵌入式状态指示面板这类不需要宽屏显示的场景，IPS面板的全视角特性，能避免设备在不同安装角度、操作人员不同站位下出现的屏幕偏色、内容看不清的问题，比同尺寸的普通TN屏更适合工业现场的复杂使用环境。

　　接口部分它采用4线串行SPI设计，没有多余的并行引脚占用，不管是搭配8051、PIC、AVR这类传统8位MCU，还是适配ARDUINO、ARM开发板、树莓派这类主流开源硬件平台，都能快速完成引脚对接，不需要额外做复杂的电平转换或者接口扩展，硬件布板的时候只需要预留对应的SPI通信引脚、电源引脚就能完成基础连接，对硬件工程师来说能大幅缩短原理图设计和PCB布线的周期。

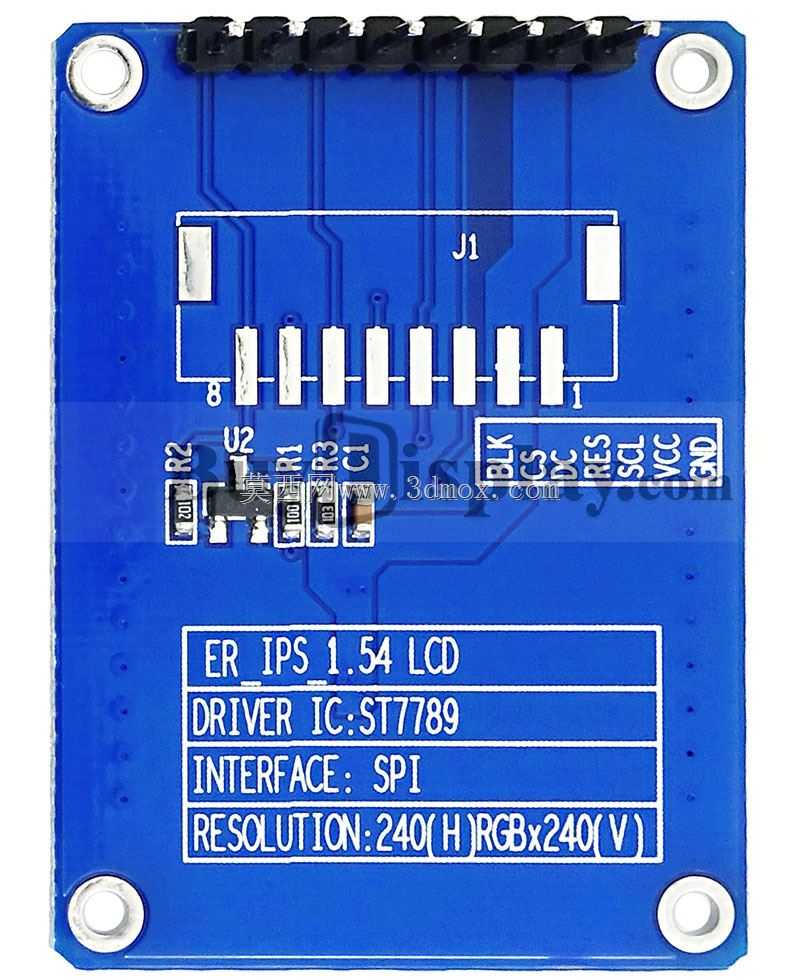

　　结构设计上，模组采用PCB载板加屏幕贴合的一体化设计，载板四角预留了标准的安装固定孔，做结构设计的时候可以直接按照孔位在设备外壳上设计对应的螺柱定位，不需要额外做屏幕的压合固定结构，屏幕正面的黑边区域宽度控制合理，做外壳面板开孔的时候只需要按照屏幕可视区域加0.2-0.3mm的装配间隙就能保证外观齐整，不会出现漏光或者屏幕被外壳遮挡的问题。载板背面的走线、阻焊和元件布局都做了规整化处理，板载的ST7789控制器和外围阻容元件都布置在载板背面，不会和正面的屏幕结构产生干涉，设备内部预留的安装空间只需要比载板长宽各大1mm、厚度方向预留3.5mm以上的净空就能完成装配，不会占用过多的设备内部空间，非常适合内部空间紧凑的小型嵌入式设备。

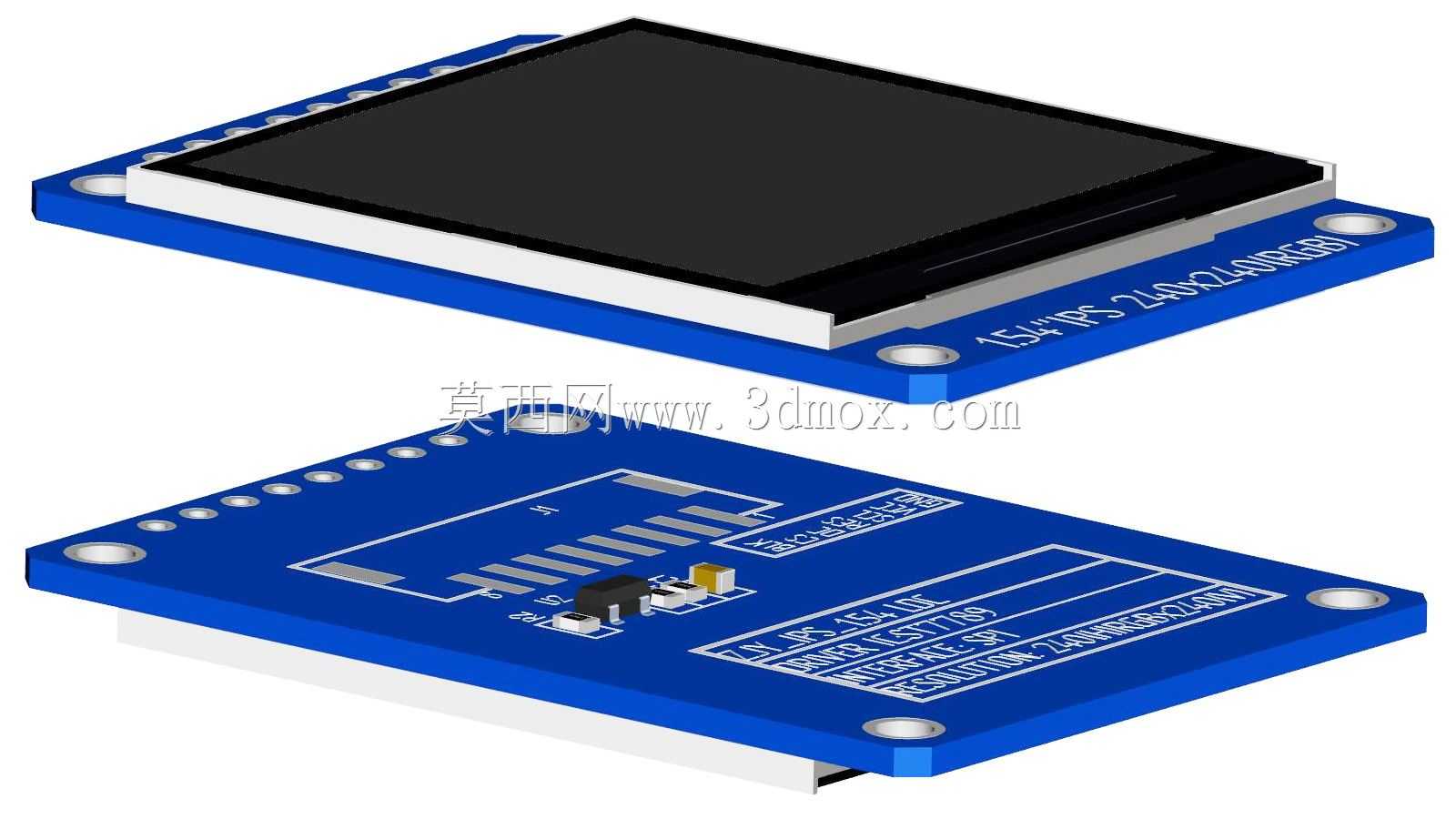

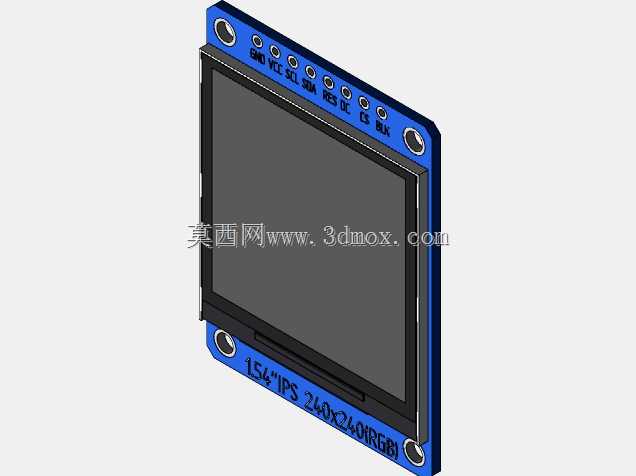

　　从实际使用场景来看，这款模组除了能用到常规的工业嵌入式终端、手持检测设备上，也能适配小型安全门禁的状态显示、医疗便携检测设备的参数展示、手持教学实验装置的交互界面这类对显示尺寸、安装空间有严格限制的场景，SPI接口的通信速率足够支撑240x240分辨率下的界面刷新，不管是显示文字参数、简单的状态图标还是低帧率的动态指示界面都能流畅运行，不会出现明显的卡顿或者拖影问题。做三维建模的时候，这个模型完整还原了载板的厚度、固定孔位置、屏幕的凸起高度、背面元件的高度差，导入设备总装的时候可以直接用来做干涉检查，提前验证屏幕和外壳、内部主板、电池等部件的位置关系，避免后期打样出现装配干涉的问题。
