树莓派用4.3英寸带USB触摸IPS显示模组

　　在嵌入式开发、小型工控终端搭建、便携检测设备制作的场景里，适配通用HDMI接口的小尺寸触控显示模组一直是结构选型里的高频需求，这款4.3英寸的IPS触控显示模组，就是针对这类场景做的结构适配设计。从实际使用边界来看，它的分辨率做到了800x480，刚好匹配小型嵌入式设备的显示精度需求，不会因为分辨率过低导致界面元素显示模糊，也不会因为分辨率过高拉高主控的渲染负载，不管是接树莓派做迷你主机的显示终端，还是接BB Black、香蕉派这类开源硬件做项目原型，甚至直接对接台式机、迷你电脑做副屏状态显示，都能适配对应的输出信号。

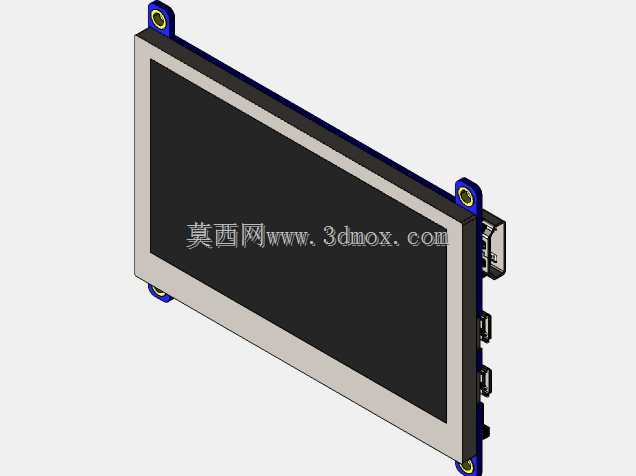

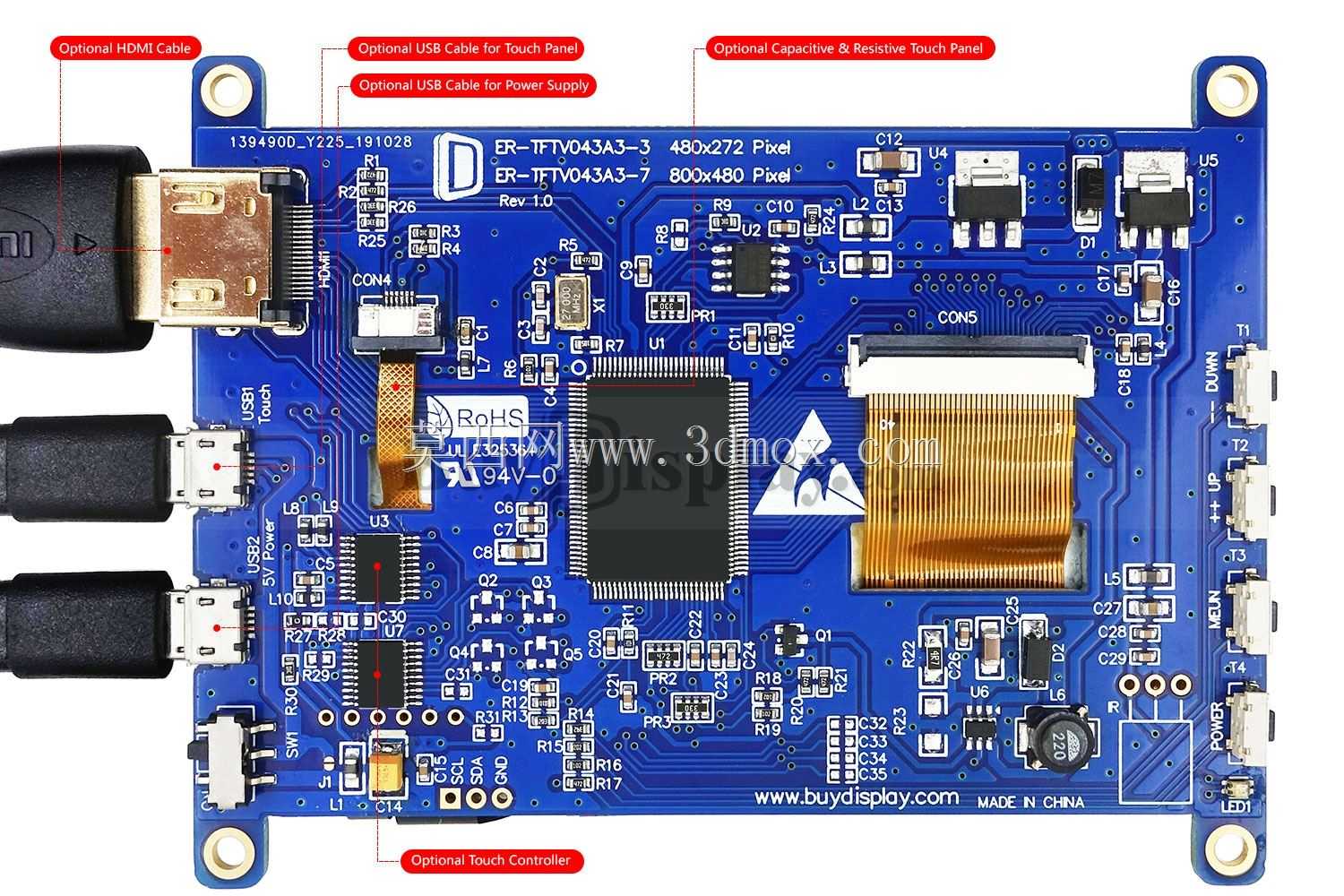

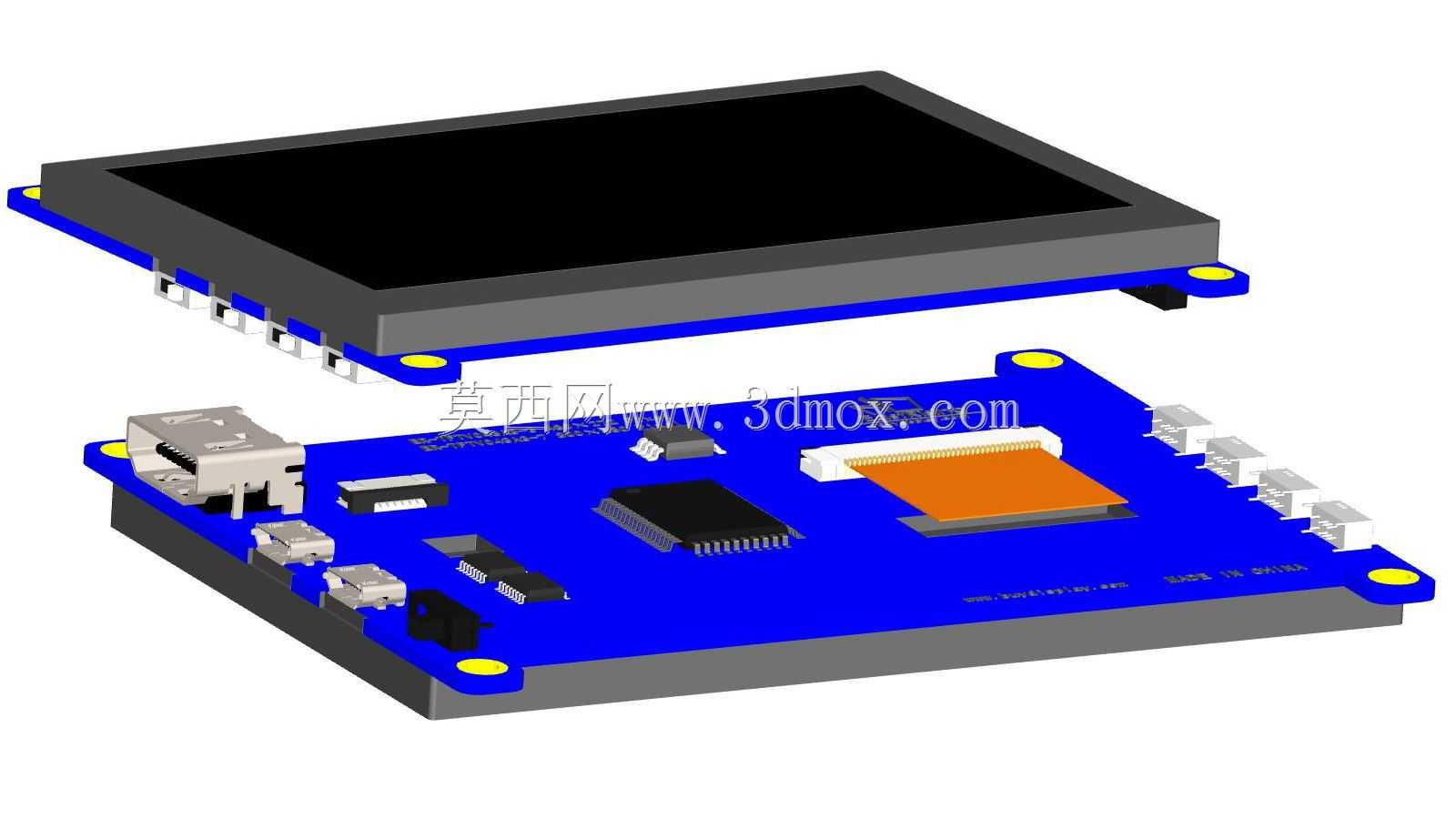

　　设计上这款模组做了分层的结构布局，上层是贴合好的IPS液晶面板与触摸层，下层是集成了信号转换、接口拓展、电源管理的蓝色PCB载板，载板上预留了标准HDMI接口、USB通讯接口，不需要额外飞线转接，结构装配时直接将屏幕层与载板通过板对板连接器扣合，再通过四角的安装孔位做固定即可，安装孔位的间距做了标准化设计，能匹配多数开源硬件的通用安装孔距，不用额外做转接支架就能直接固定在树莓派等主控板的上方，堆叠装配后整体厚度控制在较低水平，适合做紧凑结构的便携设备。

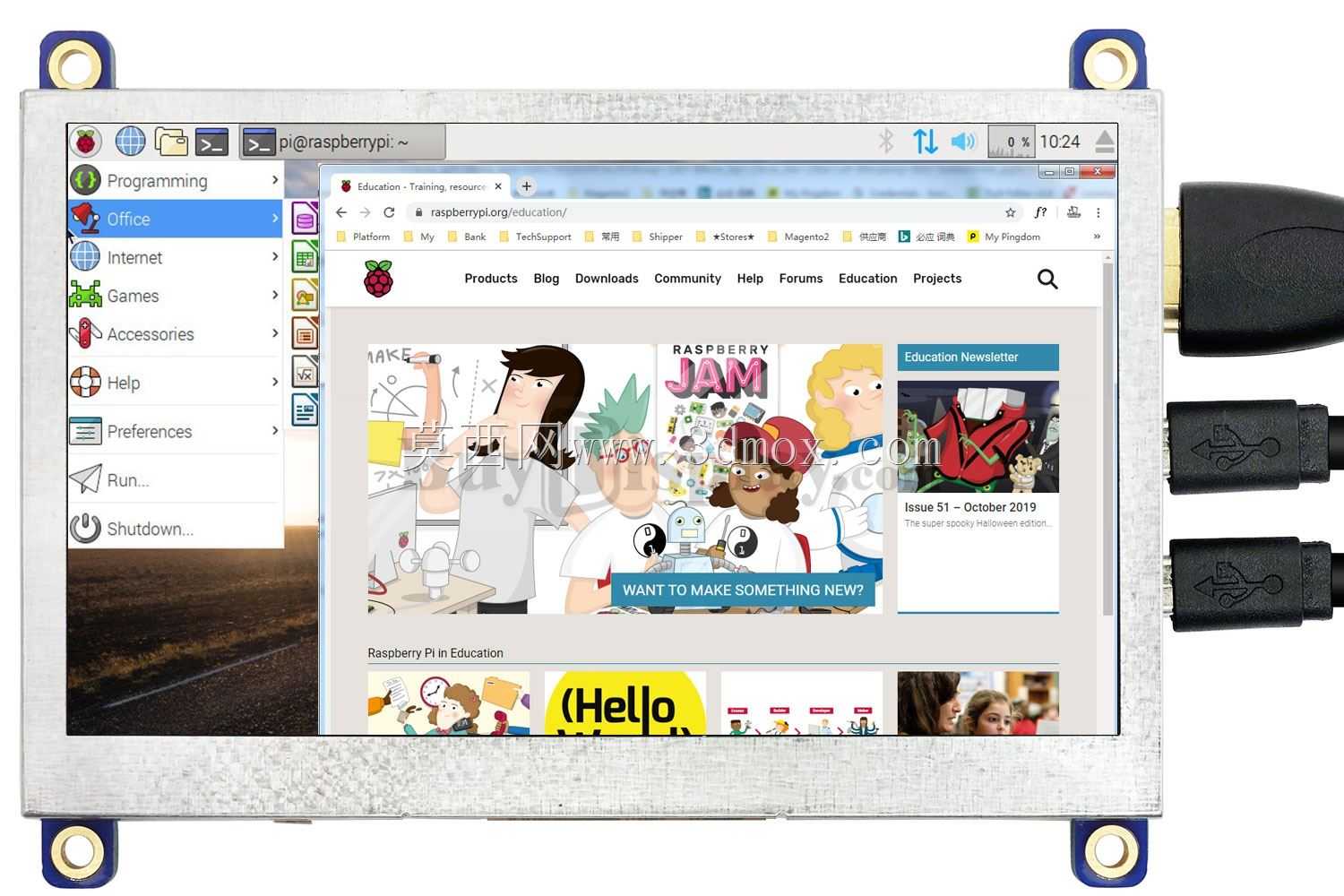

　　功能层面，它的触摸方案做了双场景适配，当对接树莓派类嵌入式主控时，支持单点触控，配套的驱动能直接兼容Raspbian、Ubuntu、WIN10 IOT这类常用嵌入式系统，不需要复杂的驱动编译就能直接调用；当对接常规Windows台式主机时，能支持五点触控，满足常规的触控交互需求，板载的电源管理电路还集成了亮度、对比度调节的OSD功能，支持多语言菜单，不需要额外加调节按键板就能完成显示参数的调整，在户外强光或者弱光环境下都能调整到合适的显示亮度。

　　从结构设计的细节来看，载板上的接口都做了靠边布局，HDMI接口、USB接口都布置在板卡的侧边，装配后接口能和设备外壳的开口精准对齐，不会出现接口被外壳遮挡的问题，板上的主芯片、存储芯片、接插件都做了高度避让，屏幕层和载板之间预留了足够的散热间隙，长时间点亮工作时不会因为热量堆积导致屏幕显示偏色或者触摸漂移，触摸层可选电阻或者电容方案，能适配不同的使用场景，比如带手套操作的工控场景可以选电阻触摸，消费类便携设备可以选电容触摸，配套的线材也做了长度适配，不会因为线材过短导致装配时拉扯接口。

　　实际选型时需要注意，这款模组的安装孔位是沉头孔设计，固定时要选用对应规格的沉头螺丝，避免螺丝帽凸起顶到屏幕层导致亮斑，屏幕的可视角度是IPS全视角，不管是从正面还是侧方观察都不会出现偏色，适合做需要多人查看的小型设备状态显示屏，整体结构没有多余的突出部件，装配后外壳的内部空间不需要做额外的避空设计，能有效压缩设备的整体外形尺寸。
