多规格开关式直流稳压电源结构设计

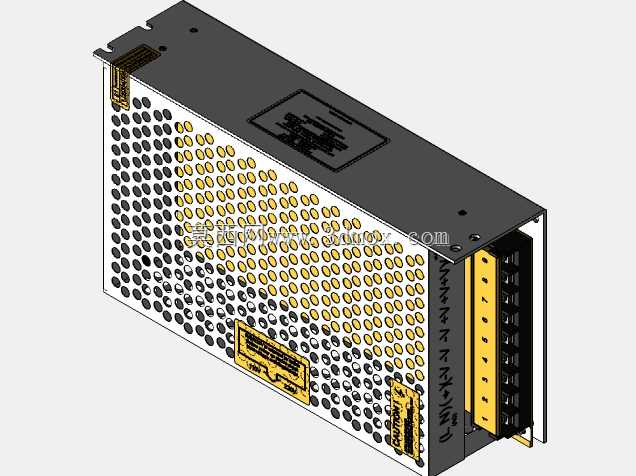

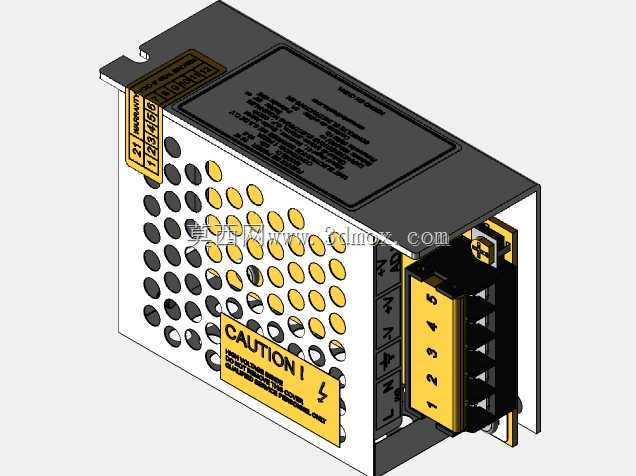

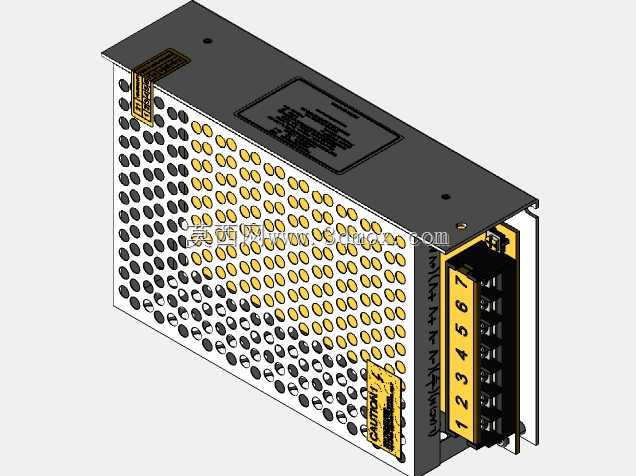

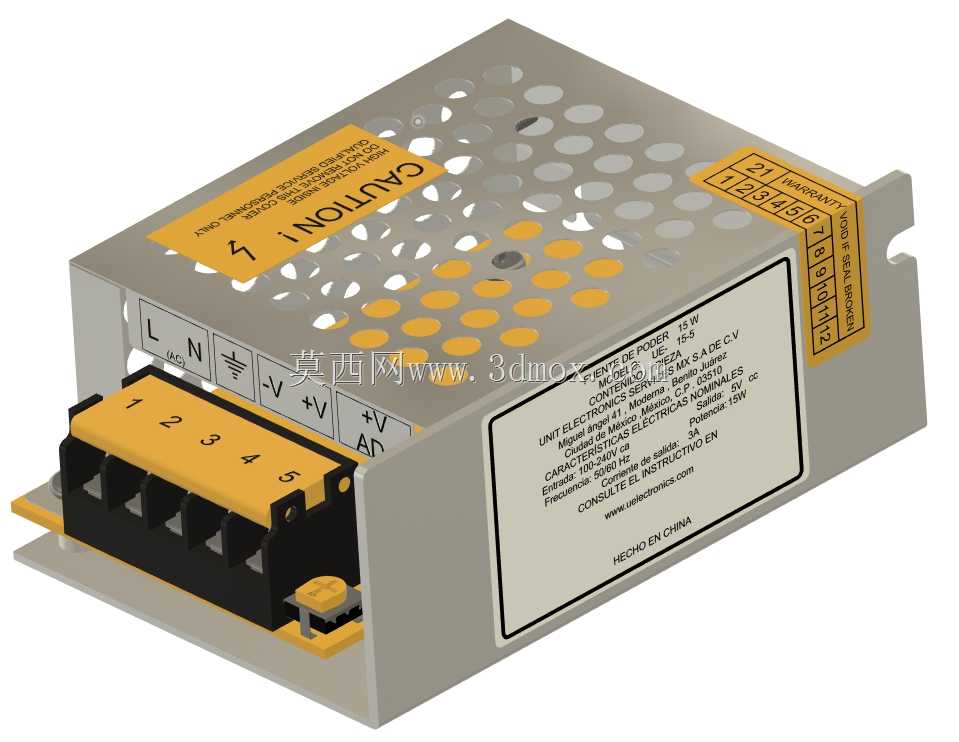

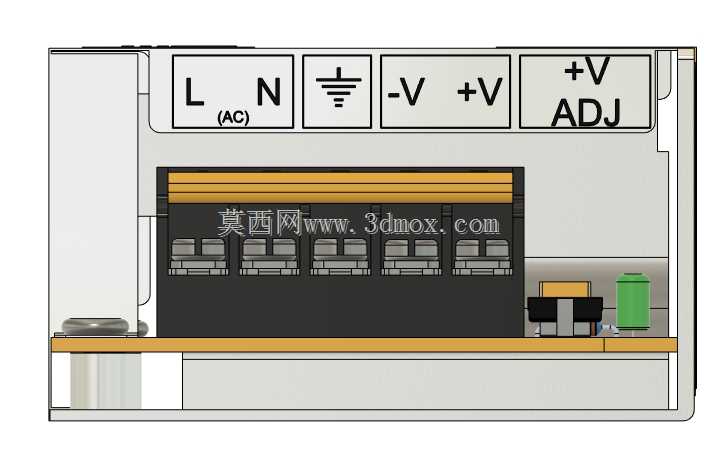

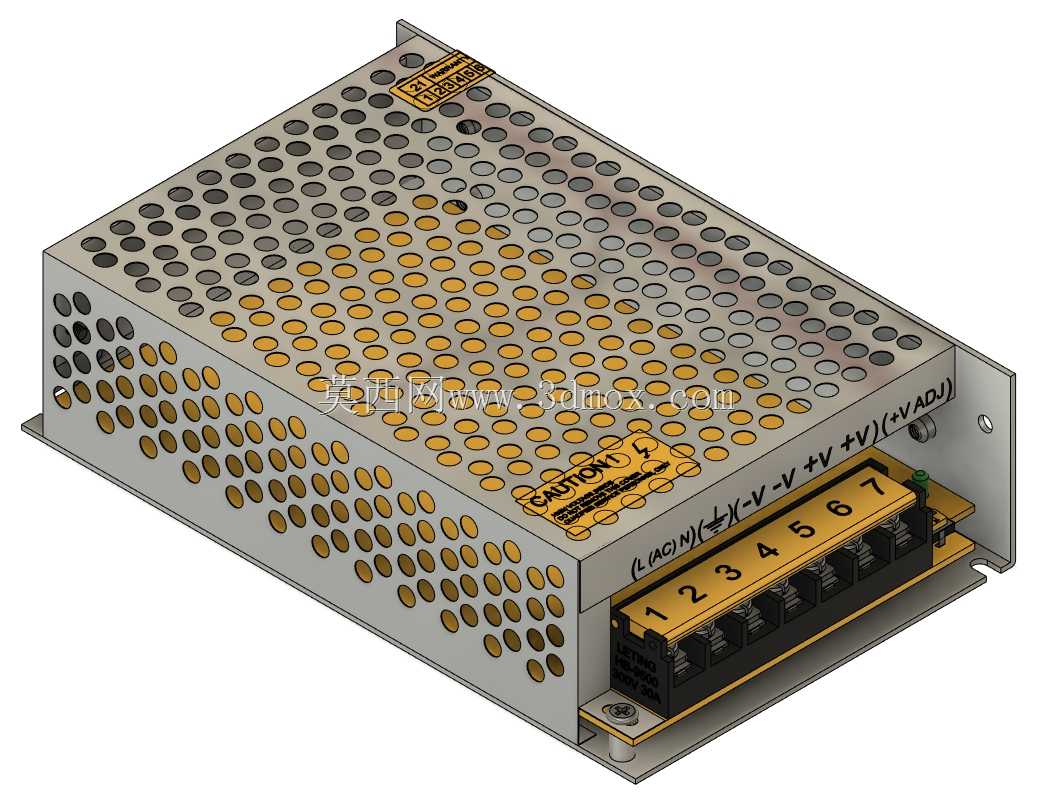

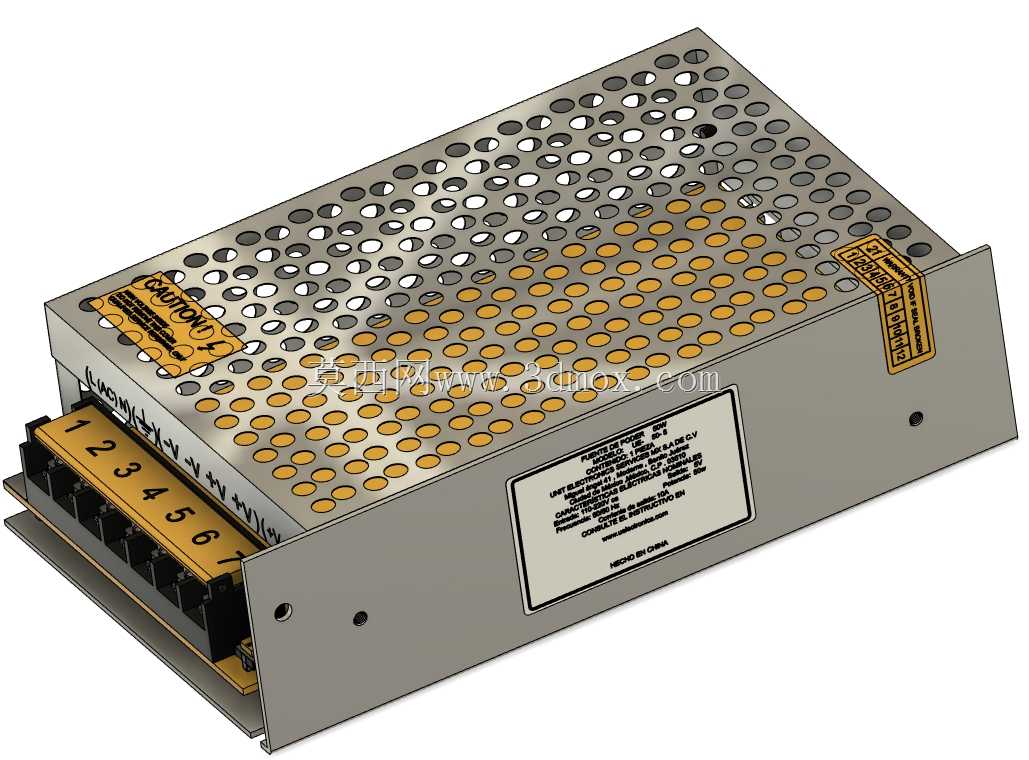

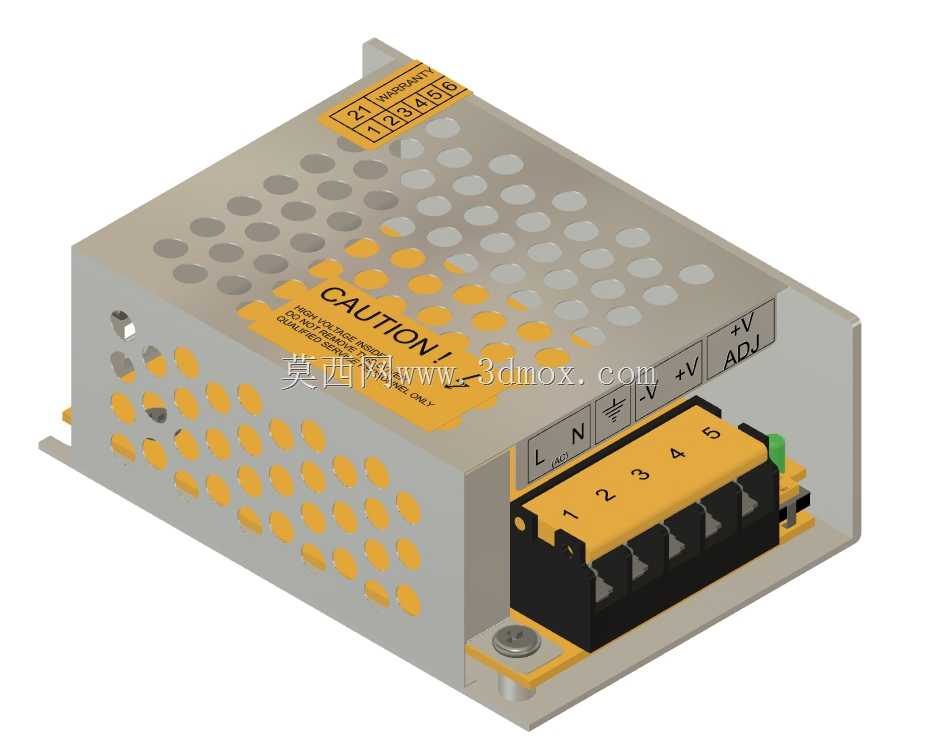

　　在工业控制、小型数控设备、嵌入式测试台架这类场景里，低压直流供电的稳定性直接决定整套系统的运行可靠性，这类5V输出的开关电源是目前低压直流供电方案里应用最广的品类，覆盖3A、10A、40A三档输出规格，可匹配从信号采集板卡、小型传感器组到步进驱动模组、低功率负载模组的不同供电需求。从结构设计层面看，这款电源采用金属封闭壳体，壳体表面排布阵列式圆形散热通孔，既可以屏蔽内部功率器件产生的电磁干扰，避免对周边敏感信号线路造成串扰，又能形成自然对流的散热通道，让内部整流桥、开关管、变压器等发热器件的热量可以快速散出，不需要额外加装散热风扇就能满足长期满负载运行的温升要求。壳体的接线端做了明确的分区设计，交流输入端标注L、N、接地标识，

　　采用栅栏式接线端子，可适配1.5-4平方毫米的多股铜芯线，接线后通过端子自带的压线螺丝紧固，能避免设备运行过程中因震动导致的接线松脱、接触不良问题；直流输出端区分V+、V-以及电压调整端口，可根据实际线路压降小幅调整输出电压，补偿长距离供电带来的电压损耗。安装边界上，壳体底部预留标准的安装固定孔位，孔距适配常规电气安装板的通用开孔尺寸，既可以直接通过螺丝固定在设备内部的安装钣金上，也可以搭配标准导轨卡扣固定在DIN导轨上，适配不同设备的内部安装空间要求。设计过程中充分考虑了生产装配的便利性，壳体采用上下扣合加螺丝固定的结构，内部PCB板通过定位柱与下壳体精准定位，功率器件与壳体之间预留绝缘间隙，

　　同时在发热器件与壳体之间加装导热绝缘片，既保证绝缘安全，又能将部分热量直接传导到金属壳体上提升散热效率。输出端的端子排采用防呆设计，不同功能的接线位之间设置隔离筋，可避免接线过程中误碰相邻端子造成短路，壳体表面的警示标识区域预留足够的平整面，可直接丝印警示信息、参数标识，不需要额外粘贴铭牌。在实际选型应用中，3A规格多用于小型信号处理板、人机界面触摸屏的供电，10A规格可覆盖多组传感器、小型电磁阀组的供电需求，40A规格则可适配多台小型步进驱动器、低功率直流负载的集中供电，不同规格的电源安装尺寸保持统一的安装孔位标准，方便设备设计时做功率升级替换，不需要重新修改安装板的开孔位置，大幅降低设备改型的结构设计工作量。
