树莓派适配5英寸电容触控显示模组

　　这款5英寸触控显示模组的设计初衷，是解决嵌入式开发场景下小型化人机交互硬件的适配痛点，在做结构堆叠时优先考虑了通用开发板的安装兼容性，没有局限于单一硬件平台的适配逻辑。从实际应用场景来看，它既可以搭配树莓派、香蕉派这类开源开发板做嵌入式项目的显示终端，也能直接接入带标准HDMI接口的迷你主机、工业控制板卡作为小型操作显示屏使用，覆盖了工控小设备调试、开源硬件项目开发、小型智能终端人机交互等多个场景。

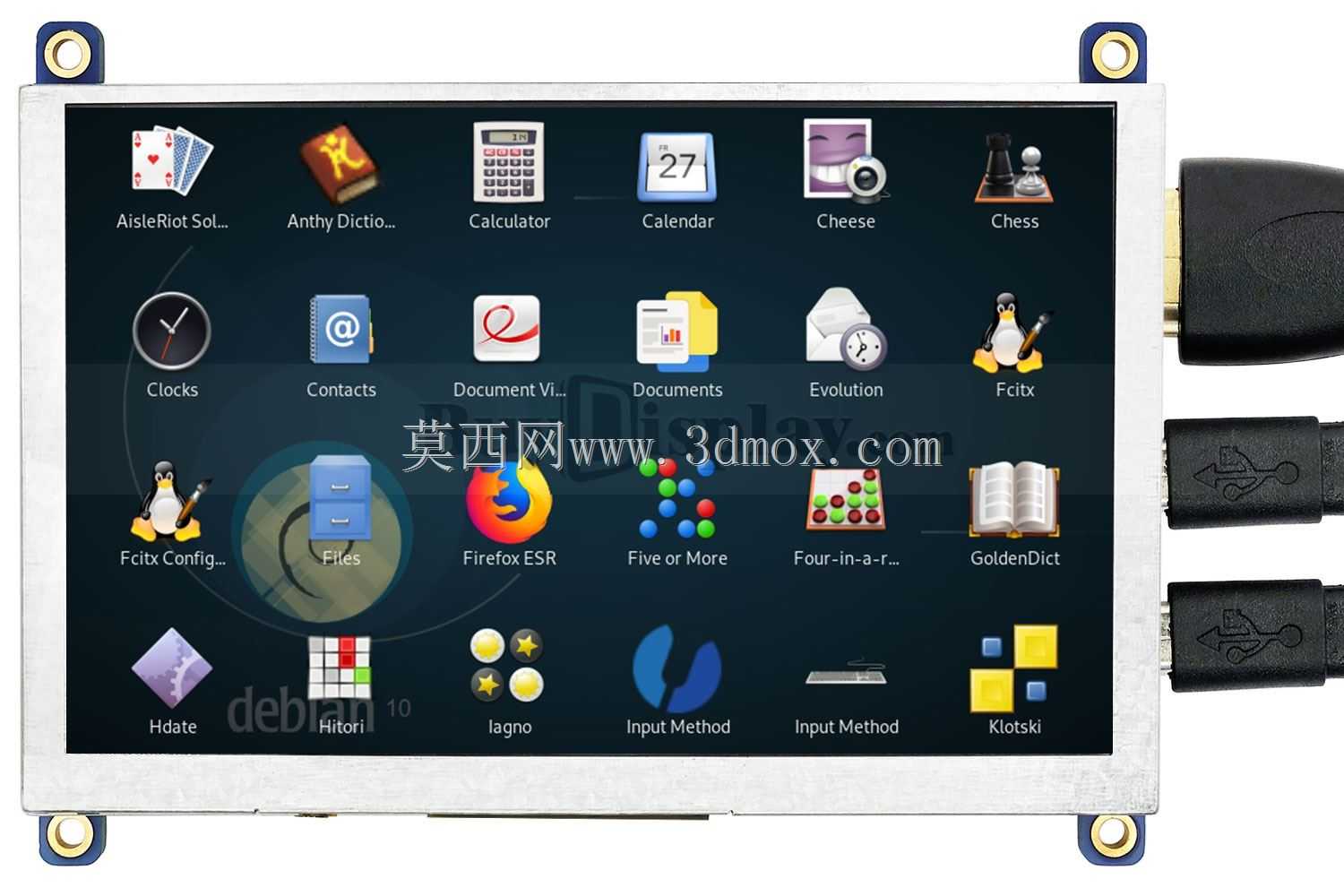

　　功能层面，模组集成了800×480分辨率的TFT显示面板与电容触控层，接口端同时引出HDMI信号通路与USB触控信号通路，不需要额外转接板就能同时完成画面传输与触控信号采集。搭配树莓派类开发板使用时，可适配多款主流嵌入式系统，支持单点与多点触控操作，不需要额外安装复杂驱动；接入Windows系统设备时，也能实现免驱触控识别，同时支持屏幕亮度、对比度调节的多语言OSD菜单，方便不同使用场景下的显示参数调整。

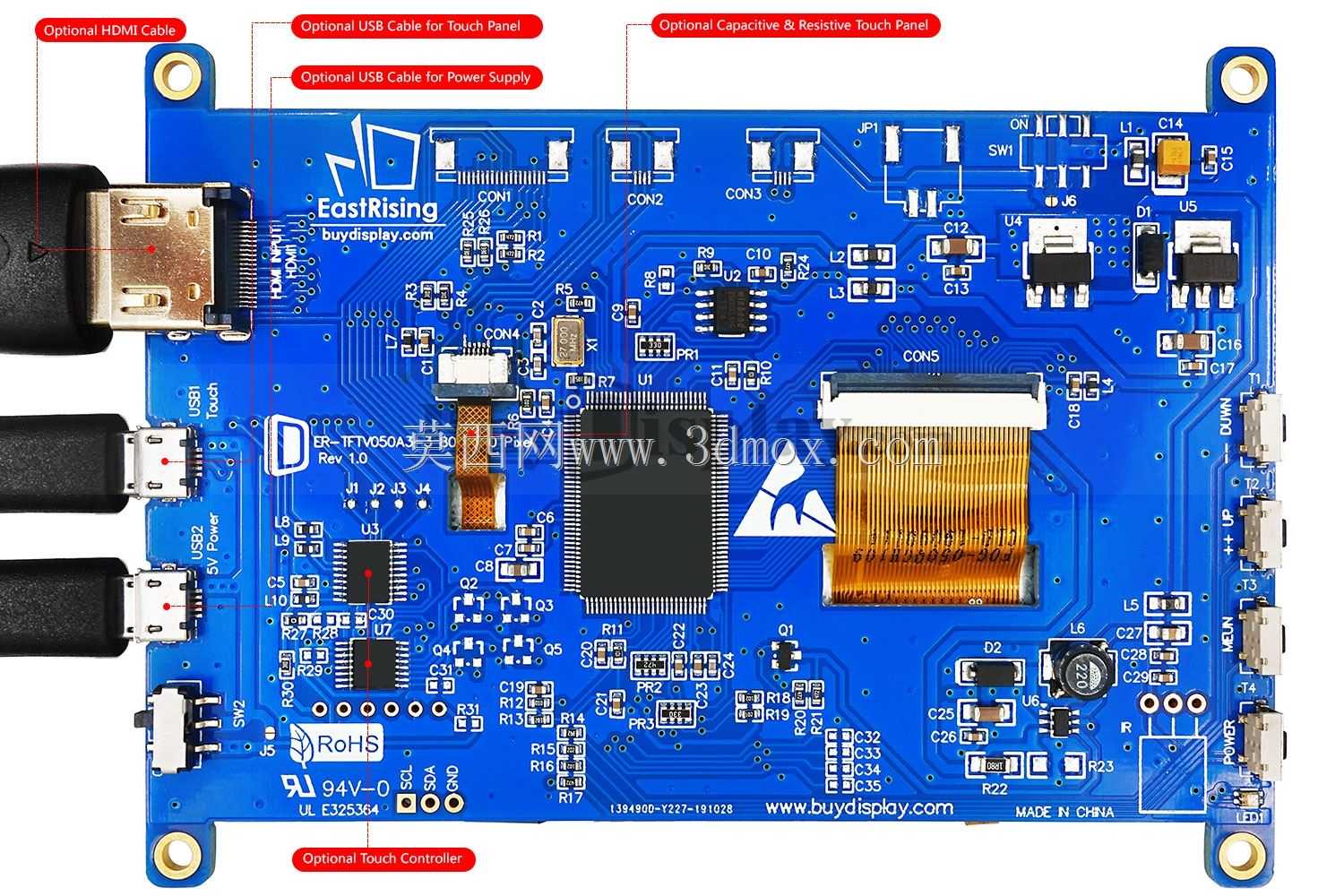

　　结构设计上，整个模组采用板屏叠层的布局，显示面板位于上层，四角预留了标准固定孔位，方便直接安装到设备外壳或者开发板支架上；下层驱动板集成了HDMI接口、USB接口以及屏线连接座，接口全部侧向引出，不会额外占用垂直方向的安装空间，整体厚度控制在紧凑范围内，适配小型化设备的内部空间要求。安装边界方面，驱动板的边缘预留了接插件的插拔空间，固定孔位的间距匹配主流开源开发板的安装孔距，做结构设计时不需要额外设计转接支架，就能直接完成装配，板上的元器件排布避开了安装孔位与结构干涉区域，接插件的高度都控制在板层厚度允许范围内，不会出现装配时元器件顶到外壳或者屏体的问题。

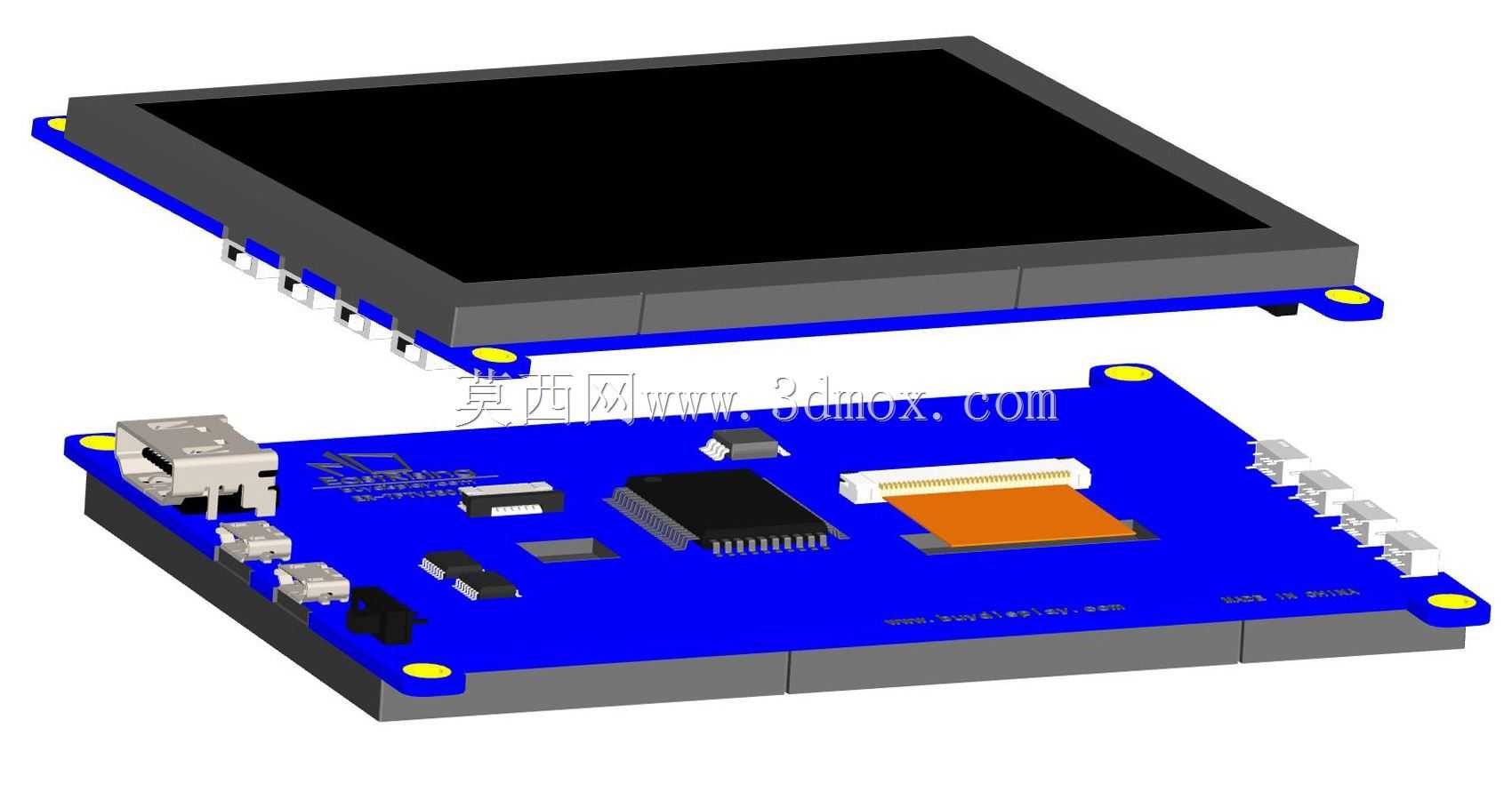

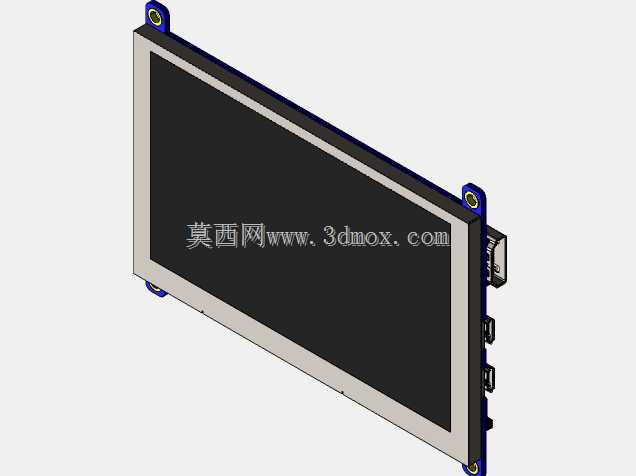

　　在做三维建模时，完整还原了屏体的黑边区域、驱动板上的每一个接插件、芯片、固定孔以及定位标识，甚至板上的丝印轮廓都做了对应还原，方便结构工程师在做设备整体装配时直接调用模型做干涉检查，提前预判安装时可能出现的空间冲突问题，减少实际打样时的结构修改次数。
