1.08英寸SPI接口IPS液晶显示模组

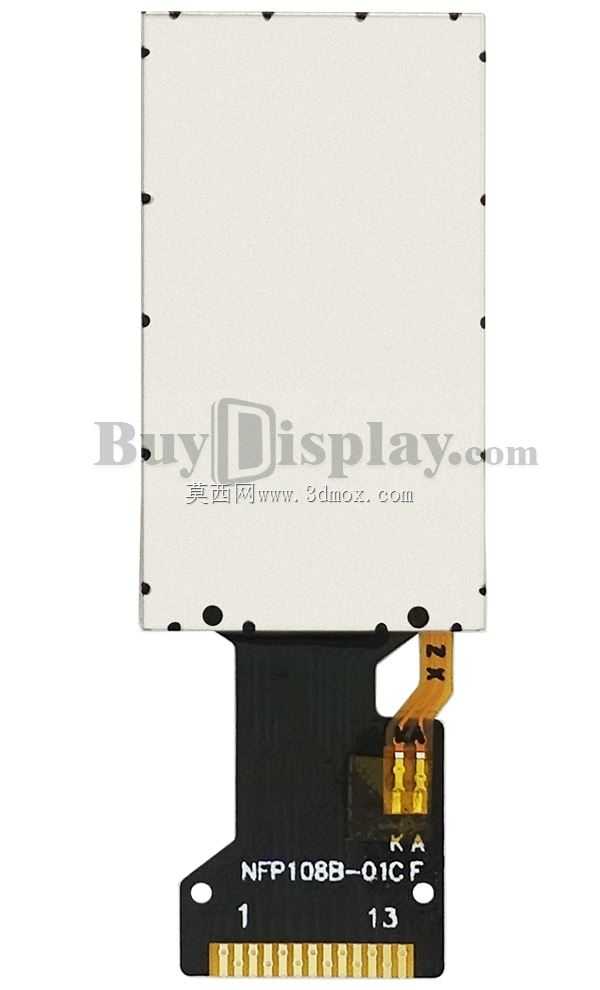

　　这款小尺寸液晶显示模组，核心面向便携嵌入式设备、小型手持检测终端、可穿戴外设、迷你工控操作面板这类对安装空间有严苛限制的场景做适配，在做结构堆叠设计时，能极大压缩显示区域占用的整机空间，给主控板、电池、传感模块留出更多排布余量。模组采用焊接式FPC排线引出接口，没有额外的板对板连接器，一方面能压缩整体厚度方向的安装尺寸，另一方面也能避免连接器松脱带来的接触故障，在有小幅振动的使用场景下可靠性更优，排线的金手指区域做了等长布线处理，SPI通信的信号完整性有基础保障，最高支持4线串行SPI通信，和主流的低功耗主控芯片能直接引脚对接，不需要额外加电平转换或接口桥接芯片，能简化外围电路设计。显示面板采用IPS技术，

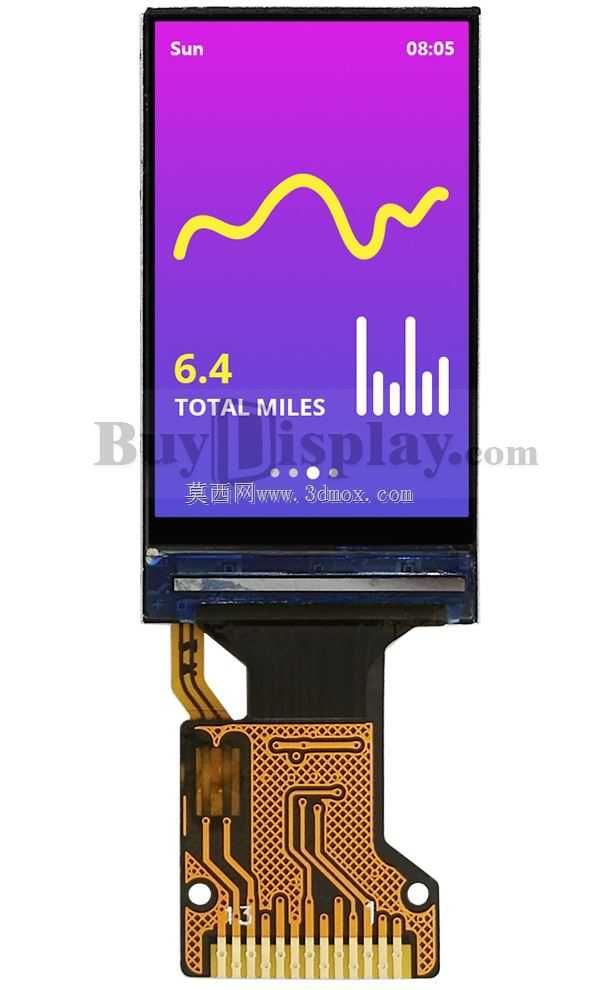

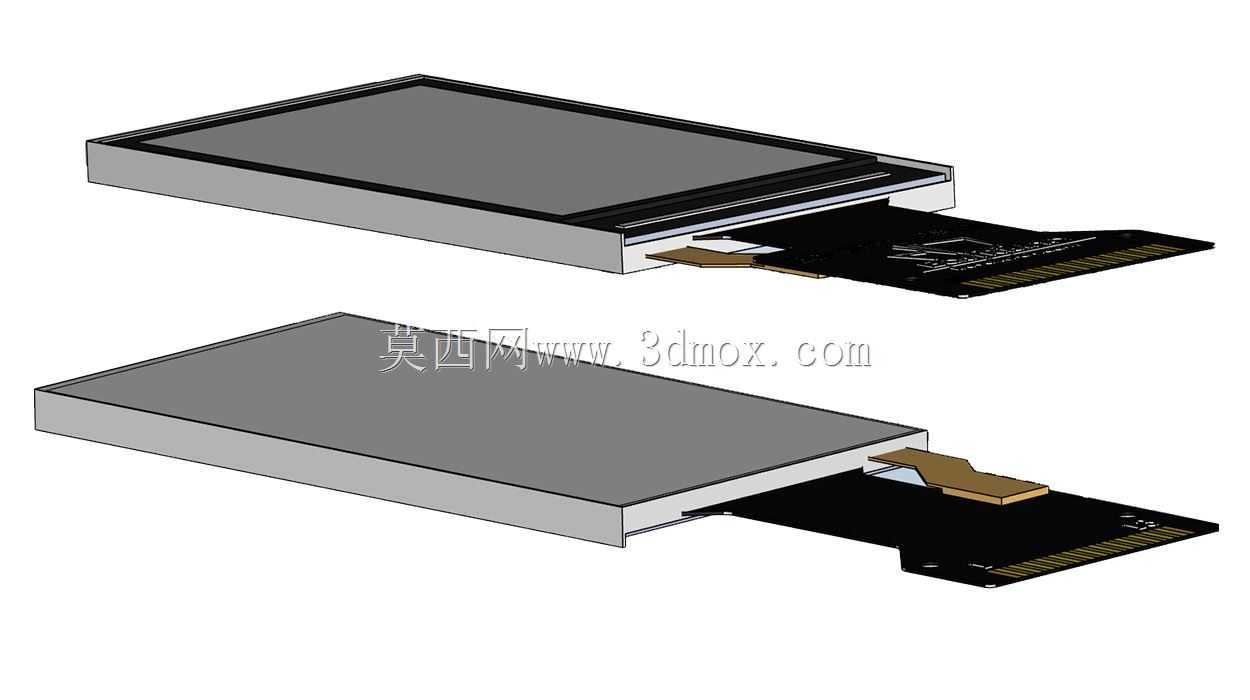

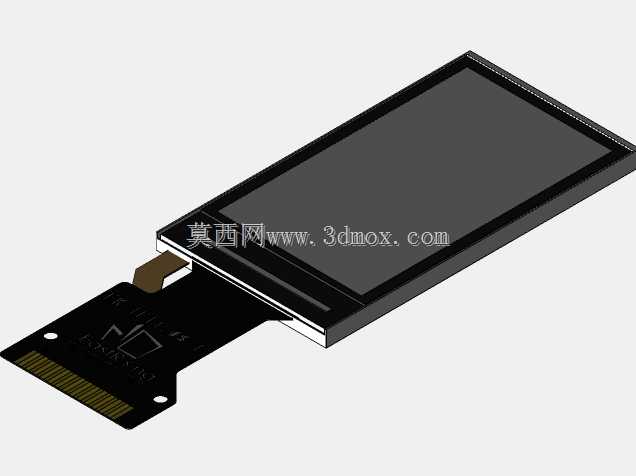

　　水平垂直可视角度都能达到宽视角标准，在不同安装角度、不同观测位置下都不会出现偏色、灰阶反转的问题，800:1的对比度能保证纯黑场景下的显示质感，文字、图标边缘不会发灰发虚，400cd/㎡的亮度能满足室内常规光照下的清晰认读需求，不需要额外加背光增亮膜片。做结构设计时要注意，模组的有效显示区域和外框黑边有固定的边界尺寸，安装压框的内圈要避开有效显示区，压合位置要落在外围的非显示黑边区域，避免压到液晶层导致显示异常；FPC排线的出线方向是从模组短边侧引出，弯折半径不能小于排线基材的最小允许值，避免反复弯折后内线断裂，排线出线位置的机壳要预留对应的避让槽，不要挤压排线弯折处。这款模组的分辨率为128x220，能满足小型设备的状态显示、

　　参数数值展示、简单菜单图标交互的需求，不需要占用过多的主控显存资源，低功耗的特性也适配电池供电的便携设备，在做整机装配时，模组可以通过双面胶贴合或者窄边框压片固定，不需要额外的复杂固定结构，能进一步降低装配复杂度，在小型智能穿戴、便携检测仪器、迷你消费数码、小型工控提示终端这类产品的选型中，能很好平衡显示效果、安装尺寸、接口易用性的需求。
