4-5吨级农用液压自卸拖车三维设计

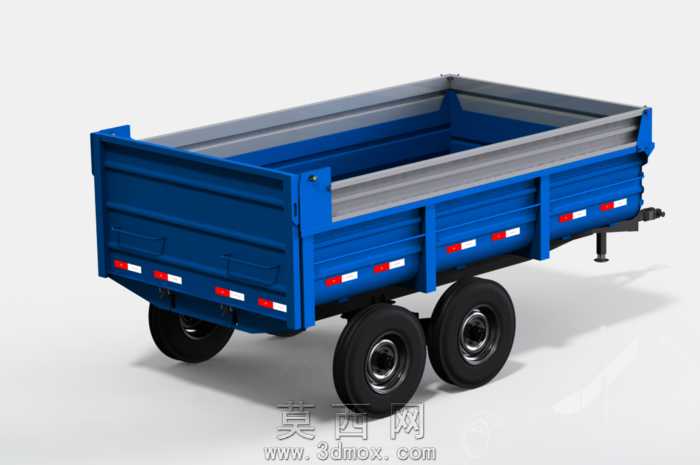

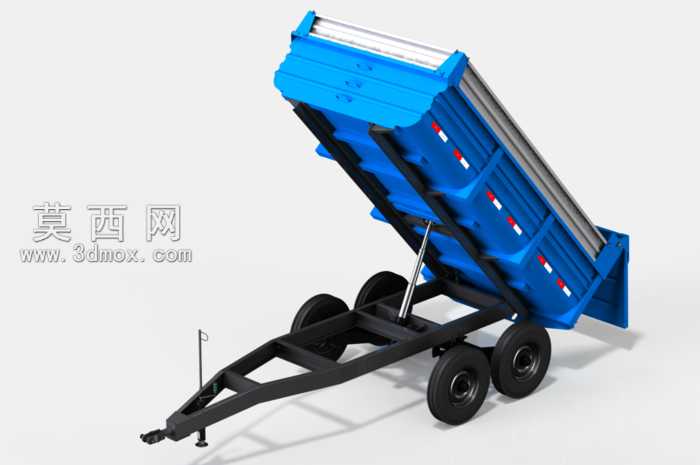

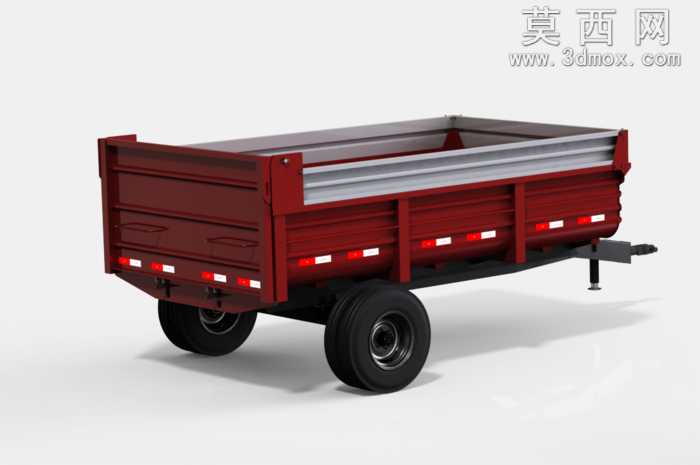

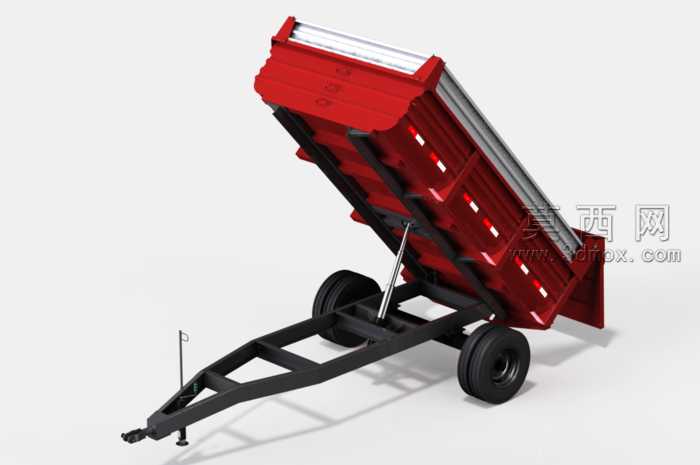

本作品为适配农用拖拉机的4-5吨级液压自卸拖车三维建模成果，建模过程围绕农用作业的实际使用需求展开，完整还原了拖车的全部结构细节。建模阶段首先搭建牵引架主体结构，采用桁架式矩形钢管焊接结构设计，精准还原牵引连接头、驻车支撑支腿、侧边牵引标识杆的细节，确保牵引部分与拖拉机后悬挂的连接尺寸符合通用农机标准。行走系统部分还原了双轴四轮的行走结构，包含橡胶轮胎、钢制轮毂、轮轴安装座的完整细节，轮距与承载梁的位置经过参数化校准，匹配5吨级载重的受力分布要求。车斗部分为核心功能结构，建模时还原了高强度钢制斗体的加强筋布局，斗体侧边的反光标识安装位、尾部的卸料挡边结构均做了精细化处理，同时完整搭建了三级伸缩式液压举升油缸的结构，精准设置油缸上下铰接点的位置，还原48度举升角度的运动限位结构，确保举升卸料时的稳定性与卸料顺畅度。材质渲染阶段，牵引车架与底盘结构采用哑光黑色金属漆材质，模拟农用机械常用的防锈涂层质感；车斗主体采用亮红色金属烤漆材质，还原农机设备的典型配色；轮胎采用黑色耐磨橡胶材质，还原胎面花纹与橡胶的哑光质感；液压油缸活塞杆采用抛光金属材质，缸筒采用深色金属材质，区分不同部件的材质差异；车斗内部的耐磨衬板采用哑光灰色钢材材质，还原装载作业的磨损质感。渲染时采用工作室均匀布光，突出结构的层次感与材质的真实感，清晰展示举升状态下各部件的位置关系。设计思路上充分考虑农用运输场景的实用性，车斗容积经过测算匹配4-5吨的农产品、农资、土石方的装载需求，液压举升结构采用成熟的三级伸缩油缸设计，相比单级油缸拥有更长的举升行程，能够实现更大的卸料角度，避免物料粘附残留；底盘悬架结构适配非铺装农田路面的行驶需求，结构坚固耐用，牵引架的长度经过优化，确保拖拉机转向时拖车不会发生干涉，整体结构兼顾承载能力、卸料效率与复杂路况的通过性，所有部件的连接关系、装配间隙均按照实际农用拖车的生产工艺进行还原，可用于农机设计参考、结构展示与作业原理演示。
