树莓派七寸电容电阻触摸显示屏结构

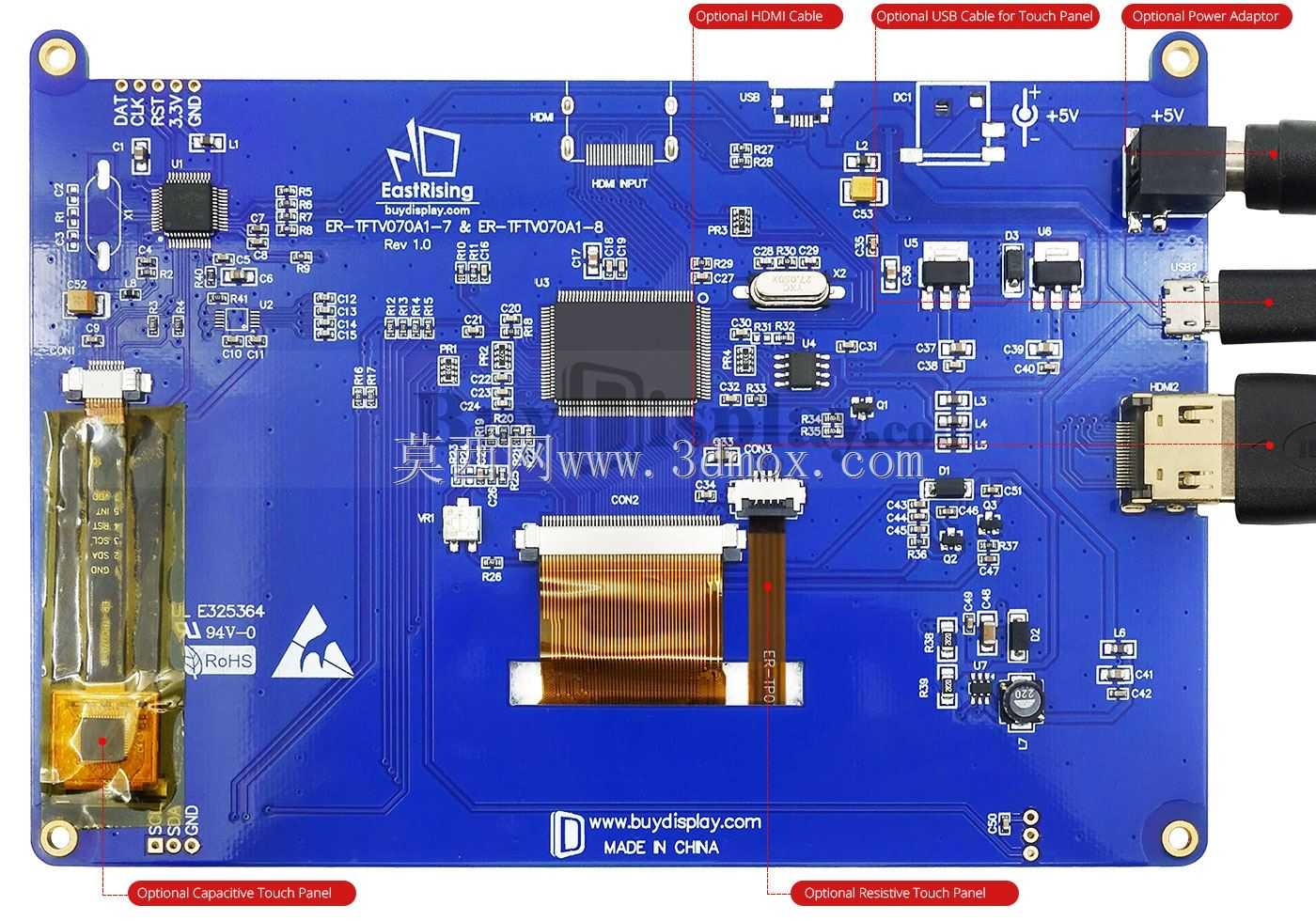

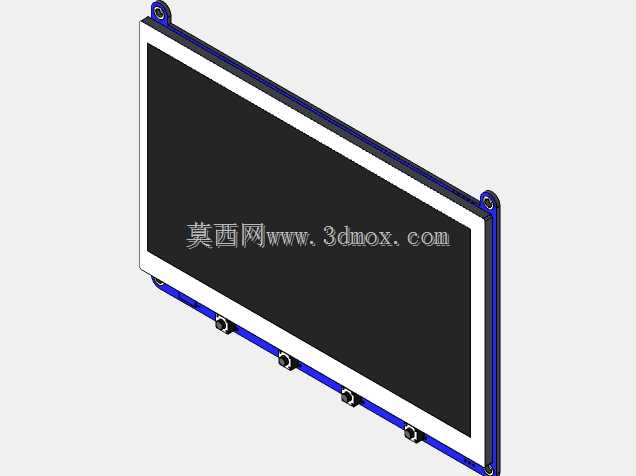

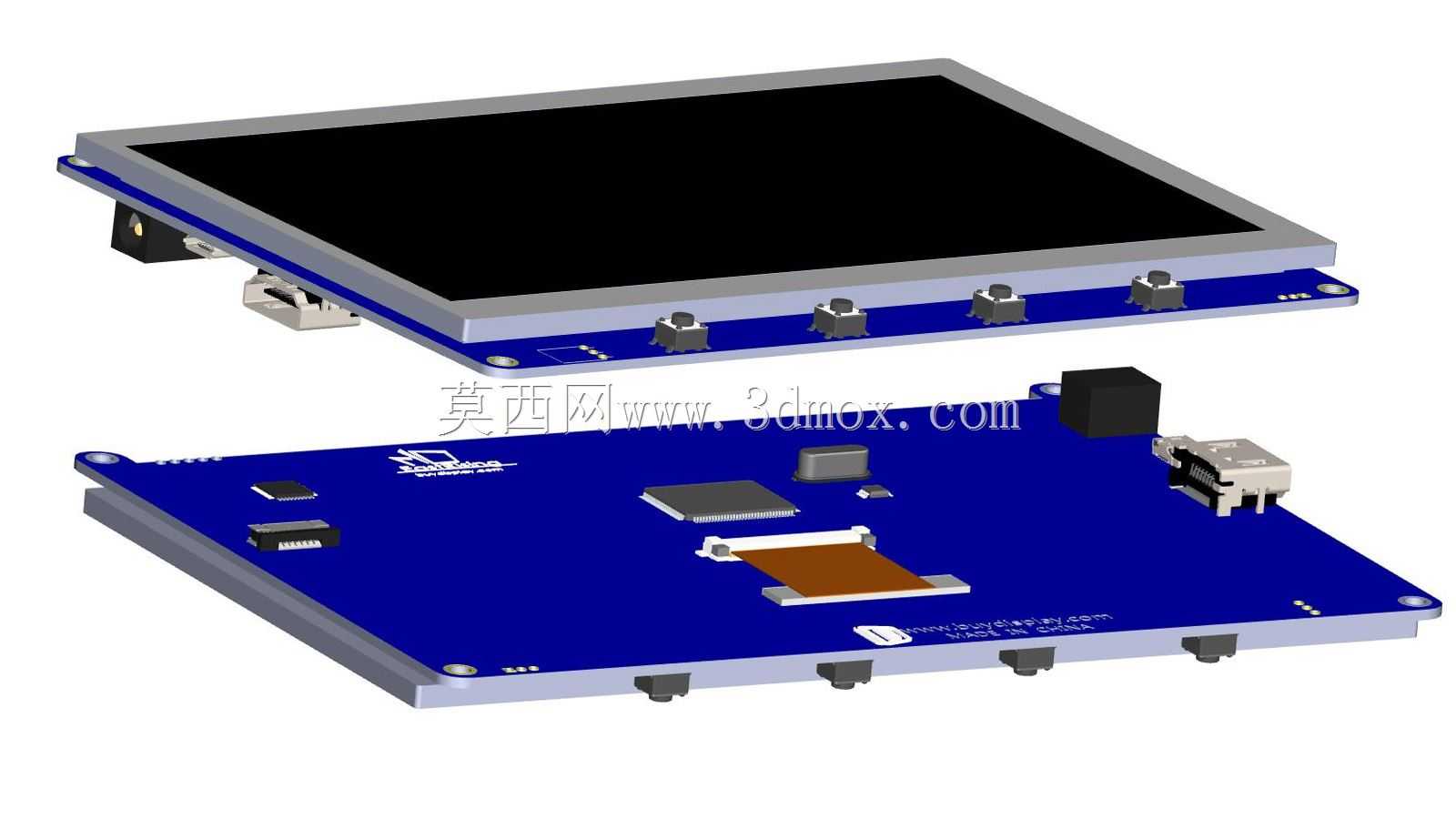

　　做嵌入式项目选型时经常碰到显示交互的需求，这款7寸触摸显示模组的结构设计，刚好适配树莓派这类单板计算机的安装场景，也能兼容所有带标准HDMI输出接口的硬件设备，不管是迷你主机、单板工控机还是通用台式设备都能适配。从结构设计上看，模组采用板屏一体化布局，PCB基板作为核心承载结构，屏幕通过FPC排线与基板连接，板载预留了HDMI、USB等接口的安装位，四个侧边布置的功能按键对应OSD调节功能，可实现电源管理、亮度、对比度参数调整，不需要额外外接控制板就能完成基础显示参数设置。安装边界上，屏幕显示区域为7英寸，分辨率1024x600，整体板件的固定孔位按照通用嵌入式模组的间距设计，可直接嵌入小型设备的面板开孔，

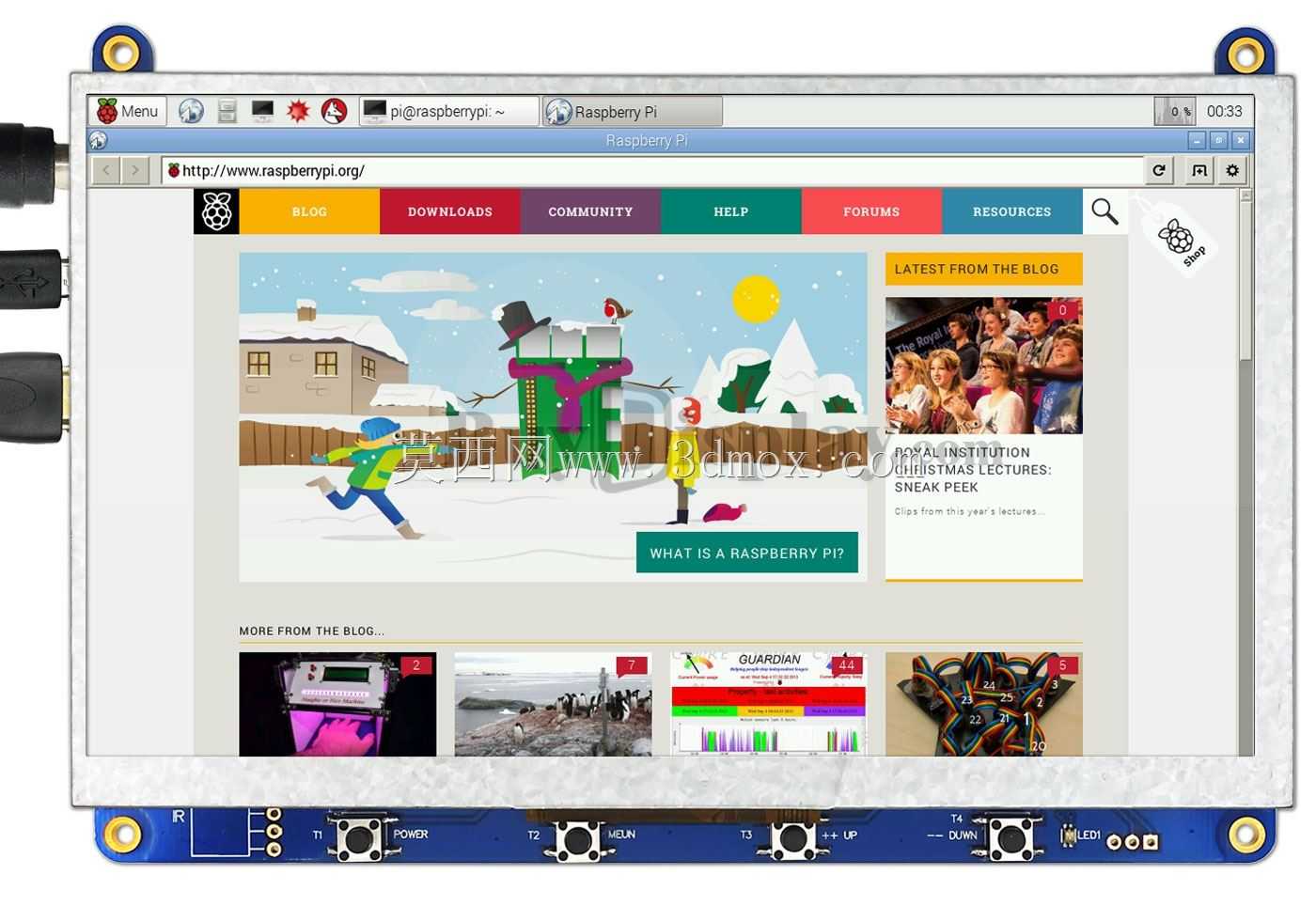

　　也能通过配套固定柱安装在开放式的实验台架上，板载元件的高度都控制在合理范围，不会出现安装时元件干涉外壳的问题。功能层面，这款模组支持电容、电阻两种触摸方案可选，搭配树莓派使用时可适配Raspbian、Ubuntu、WIN10 IOT等主流嵌入式系统，支持单点触摸且自带免驱程序，作为通用电脑显示器使用时，可兼容Windows全系列主流系统，支持五点触摸操作，同样不需要额外安装驱动就能正常使用。设计时充分考虑了嵌入式场景的布线需求，接口位置都布置在板件的侧边，不会占用屏幕正面的安装空间，背面的元件布局做了分区处理，电源部分、信号处理部分、接口部分各自独立，既方便生产时的SMT贴片加工，也方便后期维修时的元件更换，

　　板边预留的固定孔位兼容M2.5规格的铜柱，和市面上主流的小型设备外壳安装尺寸匹配，不需要额外做转接板就能完成装配。实际应用中，这类显示模组常被用在小型工控终端、嵌入式实验装置、迷你一体机、自助服务小终端这类设备上，作为人机交互的核心显示部件，相比普通裸屏，一体化的结构设计省去了用户自行设计驱动板、排布接线的工作量，只需要按照板件的外形尺寸预留安装空间，接好HDMI和USB线就能实现显示加触摸的完整功能，能大幅缩短嵌入式设备的开发周期。
