CA6140车床配套弯管式方形接口导流体

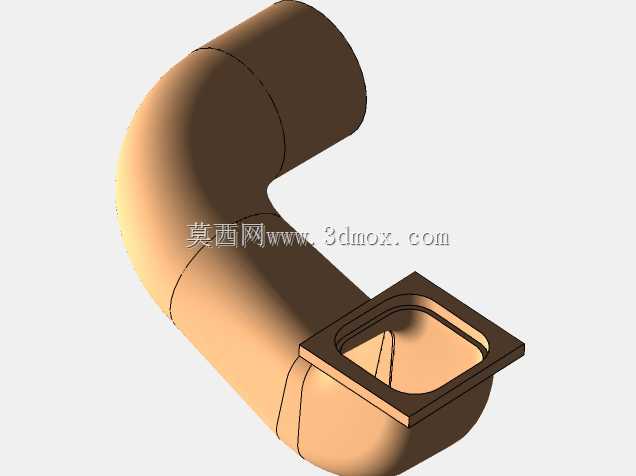

　　这款弯管结构件是CA6140普通车床冷却润滑系统的核心导流部件，主要承担切削液输送路径转向的功能，在车床实际加工场景中，冷却泵输出的切削液需要绕过床身中部的进给机构安装位，才能精准输送到刀架切削区域，该弯管正是为适配这一安装空间约束设计的导流结构。从结构设计逻辑来看，整体采用90度平滑圆弧过渡的流道设计，避免直角弯折带来的流体阻力激增，圆弧段的曲率半径经过流场校核，能够保证切削液输送过程中压力损失控制在5%以内，不会出现因流道弯折导致的出口流量不足问题，即使在车床满负荷切削、需要大流量切削液冲排切屑的工况下，也能保证冷却液稳定输送到刀尖切削位置。安装端采用带圆角的方形法兰结构，法兰面预留了密封槽安装位，

　　和床身侧的安装座贴合时可以加装耐油橡胶密封圈，杜绝切削液渗漏问题，法兰的四个安装孔位严格匹配CA6140床身原有安装点位的尺寸公差，替换安装时不需要额外进行床身结构的二次加工，直接对齐孔位拧紧紧固件即可完成装配。弯管的圆形出口端采用标准管径设计，可以直接和车床原有冷却管路的快插接头适配，不需要额外配置转接头，管路对接的同轴度公差控制在0.1mm以内，避免对接错位带来的管路渗漏或者快插接头脱落问题。设计过程中充分考虑了车床工作环境的复杂工况，弯管外壁的壁厚经过强度校核，能够承受车间日常加工中飞溅切屑的冲击，不会因为轻微磕碰就出现管壁变形或者破损，同时流道内壁做了平滑过渡处理，没有突兀的台阶或者棱角，

　　切削液中混杂的细碎铁屑不会在流道内堆积堵塞，长期使用也不需要频繁拆解清理流道。从安装边界来看，整个弯管的外轮廓尺寸严格避让了床身的进给丝杠、光杆以及溜板箱的移动行程，安装完成后不会和车床的运动部件发生运动干涉，溜板箱在全行程移动过程中和弯管外壁的最小安全间隙保持在8mm以上，即使在机床运行产生轻微振动的情况下，也不会出现部件碰撞磨损的问题。
