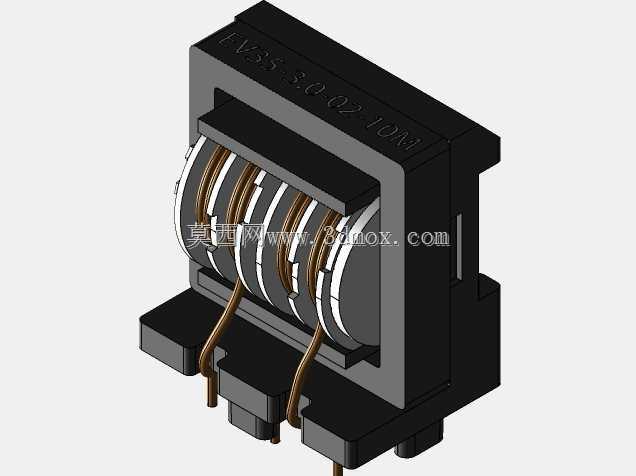

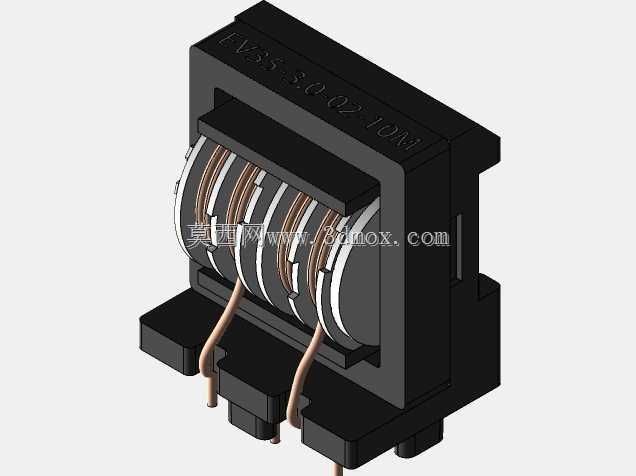

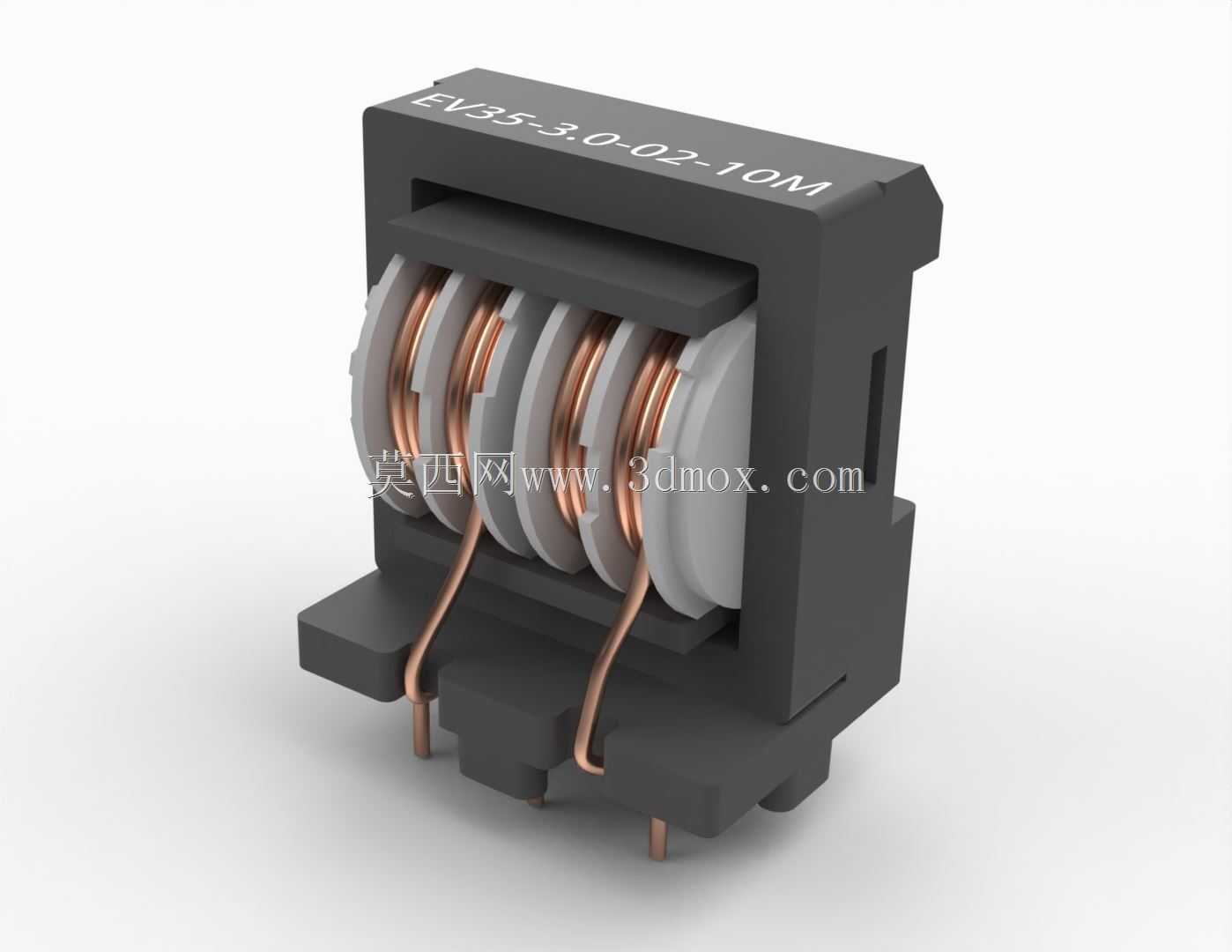

立式10mH3A共模扼流滤波电感结构

项目分类:变压器/电感器 发布时间:2023-11-23 ID:715374
  • 立式10mH3A共模扼流滤波电感结构
  • 立式10mH3A共模扼流滤波电感结构
  • 立式10mH3A共模扼流滤波电感结构

  在开关电源、变频驱动、工业控制板卡的EMC整改场景里,共模扼流圈是抑制线路共模干扰的核心被动器件,这款立式封装的10mH 3A规格扼流圈,针对PCB板上垂直安装的空间场景做了结构适配,区别于卧式贴装的同参数器件,它能在板卡边缘、接口旁的局促纵向空间里完成布置,不用额外占用板面横向走线空间。从实际功能来看,双绕组对称绕制在分段式磁芯骨架上,绕组间的寄生电容被骨架的隔槽结构压低,能在较宽的传导干扰频段内维持稳定的共模阻抗,对电源端口、信号端口的共模噪声形成有效衰减,避免设备自身的干扰串入电网,也能阻挡电网侧的浪涌、杂波进入设备内部电路。设计上采用带定位柱的塑封底座,插装时引脚能直接对应PCB的过孔位置,

  底座下方的凸台结构能在波峰焊时托住器件本体,避免焊接过程中器件歪斜、引脚虚焊,磁芯顶部印有参数标识,生产装配时能快速完成物料核对,不用额外贴装标签占用器件表面空间。安装边界方面,器件整体为立式方块结构,引脚间距符合常规直插元件的孔位规范,插装后器件本体距离板面的高度控制在常规板间堆叠的安全距离内,不会和上层板卡、散热片形成结构干涉,绕组引出脚采用镀锡铜引脚,焊接浸润性好,能承受多次波峰焊的热冲击不会出现引脚氧化、脱焊问题。骨架采用耐高温的工程塑料材质,能在器件长期通流发热的工况下维持结构强度,不会出现骨架变形导致绕组松动、磁芯错位的问题,磁芯和骨架之间的配合采用过盈卡接结构,不用额外点胶固定就能满足常规工业场景的抗振动要求,

  在有一定振动的工控设备内部使用时,不会出现磁芯移位导致电感量偏移、滤波性能下降的情况。绕组分段排布的结构还能优化绕组的散热路径,每段绕组之间的空隙能形成空气对流通道,器件在额定3A电流下长期工作时,绕组的温升能控制在绝缘材料允许的范围内,不会因为过热导致漆包线绝缘层破损,引发绕组短路的故障。
