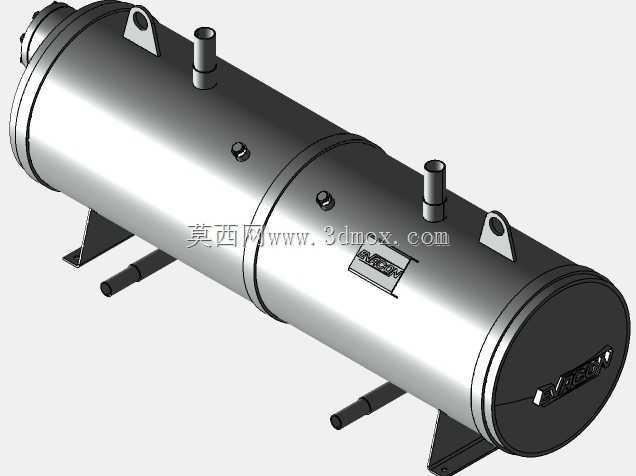

CFA-100双抽真空卧式双联冷凝器结构

　　在工业制冷、真空蒸馏、化工溶剂回收这类需要持续移除相变潜热的工况里，卧式壳管式双联冷凝器一直是兼顾换热效率与安装空间的常用选型，这款CFA-100双抽真空结构的双联冷凝器，就是针对需要双回路独立冷凝、同时维持壳程真空度的场景设计的。从实际应用场景来看，这类设备常配套在中型冷水机组、真空干燥系统、溶剂回收装置的冷凝段，相比单筒结构，双联布局可以实现两路独立的冷媒流道，既可以单路运行做冗余备份，也可以两路同时投用匹配更大的热负荷，不需要额外做管道并联的复杂配管，减少现场安装的焊缝泄漏点。

　　从功能特性上看，这款设备采用卧式筒身布局，两端采用标准椭圆封头封焊，筒身设置两个独立的管程分区，中间用隔板完全分隔，两个管程各自配置独立的冷媒进出口接管，接管位置沿筒身轴向错开布置，避免外接管道时出现操作空间干涉。壳程侧设置了双抽真空接口，分别对应两个冷凝腔，可以独立维持不同的真空度要求，适配不同沸点介质的冷凝需求，不需要额外在外部管道加装真空分配阀组。筒身外壁设置了三个鞍式安装支座，相比常规双支座布局，中间增设的支座可以抵消长筒身自重带来的挠度变形，避免长期运行后筒身弯曲导致管板处换热管焊缝拉裂，尤其适合大长度卧式换热设备的安装固定，每个支座上都预制了长圆形安装孔，可以补偿设备运行时的热胀冷缩位移，不需要额外加装膨胀节就能适配100摄氏度以内的温差变形。筒身上还设置了两个吊耳，位置对应筒身重心的两侧，现场吊装时可以直接用卸扣连接，不需要额外做吊装平衡工装，吊耳的焊接位置做了局部补强，避免吊装时筒身局部应力过大导致变形。

　　设计思路上，这款模型完全按照实际工程加工的逻辑搭建，筒身的焊缝位置、接管的伸出长度、支座的安装高度都参考了同规格工业冷凝器的实际尺寸，管板处的换热管排布采用正三角形布管，在有限的筒身直径内最大化换热面积，同时保证管间的蒸汽流通间隙，避免冷凝液在管间堆积形成液膜增加热阻。筒身上设置的两个小口径接管是安全阀接口，分别对应两个独立的冷凝腔，当壳程压力超过设定值时可以自动泄压，保障运行安全，封头位置的大口径法兰是管程检修口，拆开法兰就可以直接对内部换热管进行清洗、堵漏，不需要整体切割筒身，降低后期维护的工作量。

　　从安装边界来看，这款设备的筒身直径、总长度、接管的方位角都做了标准化设计，外接管道的法兰匹配通用的化工管道标准，安装时只需要保证支座的基础水平度偏差在千分之二以内，就可以避免运行时的额外应力。设备底部预留了足够的排液空间，冷凝液出口设置在筒身最低位置，停机时可以完全排净内部积液，避免冬季低温时积液冻裂换热管。筒身表面的铭牌座位置预留了足够的安装空间，后期可以直接粘贴设备参数铭牌，不会和接管、支座出现位置干涉。整体结构没有多余的装饰性特征，所有的外部结构都对应实际的功能需求，建模时的装配逻辑完全和实际生产的装配顺序一致，从筒身卷焊、管板焊接、换热管胀接、封头装配到支座、接管、吊耳的焊接，每一步的结构都在模型里有对应的体现，不管是做设备选型的方案演示，还是做生产前的结构校核，都可以直接参考这个模型的结构尺寸做调整，不需要重新从零开始搭建基础结构。对于做制冷系统设计、化工设备配套的结构工程师来说，这类标准化的卧式双联冷凝器模型，可以大幅缩短方案设计阶段的建模时间，只需要根据实际的热负荷调整筒身长度、换热管数量，就可以快速生成符合项目需求的设备结构，同时模型里的安装接口、支座位置都已经考虑了现场安装的实际需求，不会出现设计完成后才发现安装空间不足、接管干涉的常见问题。
