CFA-30双抽真空卧式双联冷凝器结构

　　在化工溶剂回收、食品制药真空浓缩、工业制冷系统的负压工况段，这类双抽真空结构的卧式双联冷凝器是核心换热单元，和普通单筒冷凝器不同，双联结构将两个独立的冷凝腔整合在同一卧式筒体内，共用一套支撑鞍座与外部接管接口，能在有限的安装空间内实现两级梯度冷凝，第一级处理高负荷的高温蒸汽初冷，第二级完成不凝气夹带的剩余介质深度冷凝，尤其适配真空系统下的低沸点介质回收场景，能大幅降低后续真空泵的进气负荷，避免蒸汽带液损坏泵体叶轮。

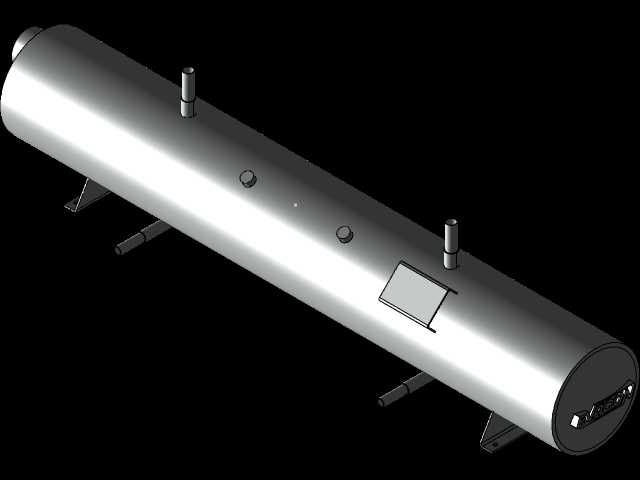

　　从结构设计逻辑来看，整个筒体采用等径直筒搭配两端标准椭圆封头的构型，直筒段的壁厚选取充分考虑了真空工况下的外压失稳风险，内部沿筒体轴向排布的换热管采用正三角形错列布置，既最大化单位筒体容积内的换热面积，也能让壳程的冷却介质形成充分的湍流扰动，减少管壁边界层的热阻，提升整体换热效率。筒体上的接管布局完全遵循现场配管的操作逻辑：顶部两个垂直向上的短管分别对应两个冷凝腔的蒸汽进气口，进气口内部延伸有防冲挡板，避免高速进入的蒸汽直接冲刷换热管端部造成管壁冲蚀磨损；筒体侧下方布置的两个接口分别为冷凝液排出口，两个腔室的排液口独立设置，可分别对接不同的收集管路，适配两种不同介质的同时冷凝回收需求；筒体上的两个小口径凸台接口为排气与安全阀接口，分别用于开机时的腔室排气与超压泄放，位置选在筒体上半部分的气相区，避免运行时被冷凝液封堵。

　　筒体侧面的方形法兰结构为检修人孔，采用快开式法兰压盖设计，无需完全拆卸端盖即可完成内部换热管的检漏、污垢清理与密封垫片更换，对于需要定期处理含杂质蒸汽的工况，这种人孔设计能大幅缩短设备维护的停机时间。底部的两个鞍式支座采用焊接式结构，其中一个为固定支座，地脚螺栓孔为圆形，另一个为滑动支座，地脚螺栓孔为长圆形，能适配设备运行时因温度变化产生的轴向热胀冷缩位移，避免热应力集中造成筒体变形或焊缝拉裂，支座的高度预留了底部排液管的安装空间，可直接对接下方的液封罐或收集槽，无需额外加高基础。

　　建模过程中对所有安装边界做了精准还原：筒体的总长度、外径尺寸匹配常规30平方换热面积冷凝器的安装尺寸，鞍座的地脚螺栓孔间距符合同规格卧式容器的通用安装标准，所有接管的法兰端面都预留了标准垫片的安装位置，法兰螺栓孔的跨中布置完全遵循压力容器的设计规范，避免安装时螺栓与接管或加强筋产生干涉。两个冷凝腔之间的分隔板采用双面满焊结构，建模时特意保留了分隔板与筒壁连接处的圆角过渡，减少应力集中点，同时分隔板上预留了平衡孔，平衡两个腔室运行时的微小压差，避免隔板长期受交变应力作用出现疲劳开裂。

　　在实际选型应用中，这类双联冷凝器可适配循环水、冷冻盐水两种不同的冷却介质，两个腔室可分别通入不同温度的冷却介质，实现高温蒸汽先经循环水预冷、再经冷冻盐水深冷的梯级换热，相比两台独立冷凝器串联的布置方式，能减少40%左右的外部接管数量，缩小30%的占地面积，同时降低管路沿程的阻力损失。设备的安装水平度要求控制在千分之一以内，滑动支座的底板与基础预埋板之间需要涂抹二硫化钼润滑脂，保证热胀冷缩时支座能自由滑动，所有外部接管的重量都需要设置独立的管架支撑，不能直接压在筒体接管上，避免长期载荷作用造成接管焊缝开裂。对于真空工况下运行的场景，设备组装完成后需要做氦质谱检漏，保证所有焊缝与法兰密封面的泄漏率符合负压设备的密封要求，避免外界空气漏入系统影响真空度，同时也避免冷凝的介质泄漏造成物料损失或安全隐患。
