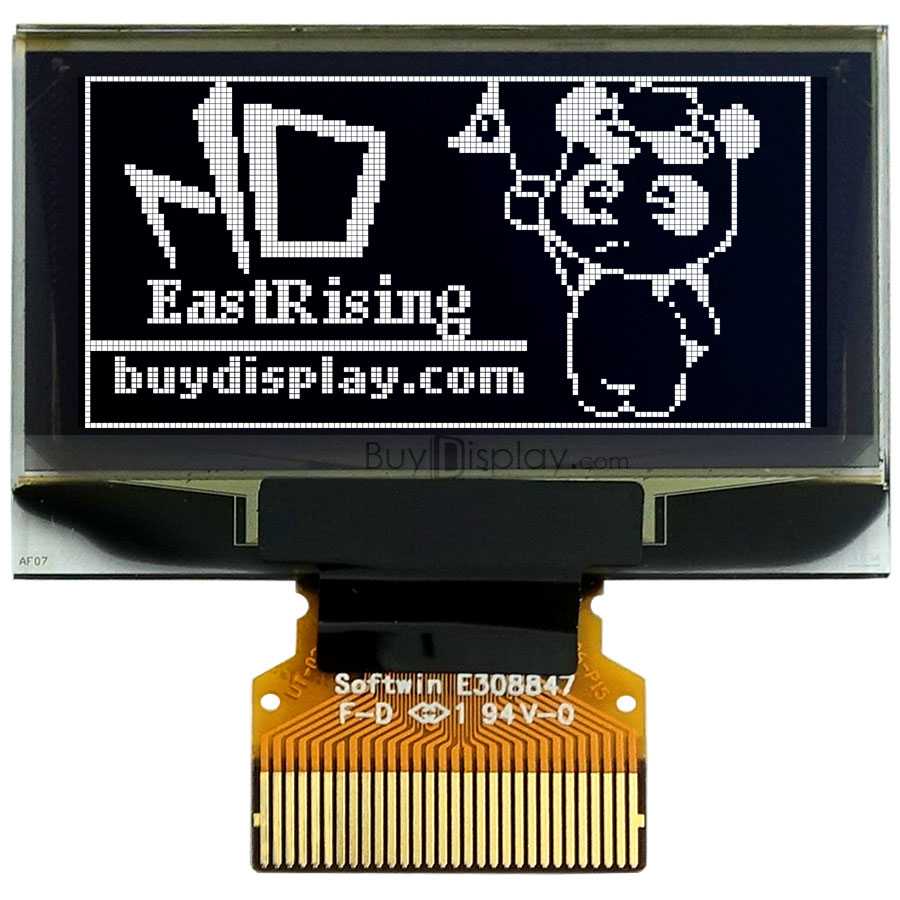

1.3英寸白色I2C接口OLED带FPC显示模组

　　在嵌入式开发、小型智能硬件的结构选型过程中，显示模组的尺寸、接口、安装方式往往是决定设备内部布局的核心因素之一，这款1.3英寸白色OLED显示模组，就是针对紧凑空间下的可视化交互需求设计的组件。从实际应用场景来看，这类小尺寸OLED模组常被用在手持检测设备、桌面小型传感终端、开源硬件开发套件、便携仪器的状态显示界面中，相比同尺寸TFT屏，它不需要额外背光组件，整体厚度可以控制得更薄，在电池供电的低功耗设备里，能有效降低整机功耗占比，延长续航时长。

　　从功能特性上看，这款模组采用SSD1306作为驱动芯片，支持I2C串行通信接口，仅需要两根信号线就能完成数据传输，对于IO资源紧张的小型主控板来说，能大幅减少引脚占用，适配Arduino等主流开源开发平台时，不需要复杂的硬件改线，配合通用驱动库就能快速点亮调试。模组的显示分辨率为128*64像素，白色发光像素在室内光照环境下对比度足够，不存在LCD屏常见的视角偏色问题，侧面观察也能清晰读取显示内容，工作温度范围覆盖常规工业级设备的使用区间，在没有恒温控制的户外便携设备场景下也能稳定工作。

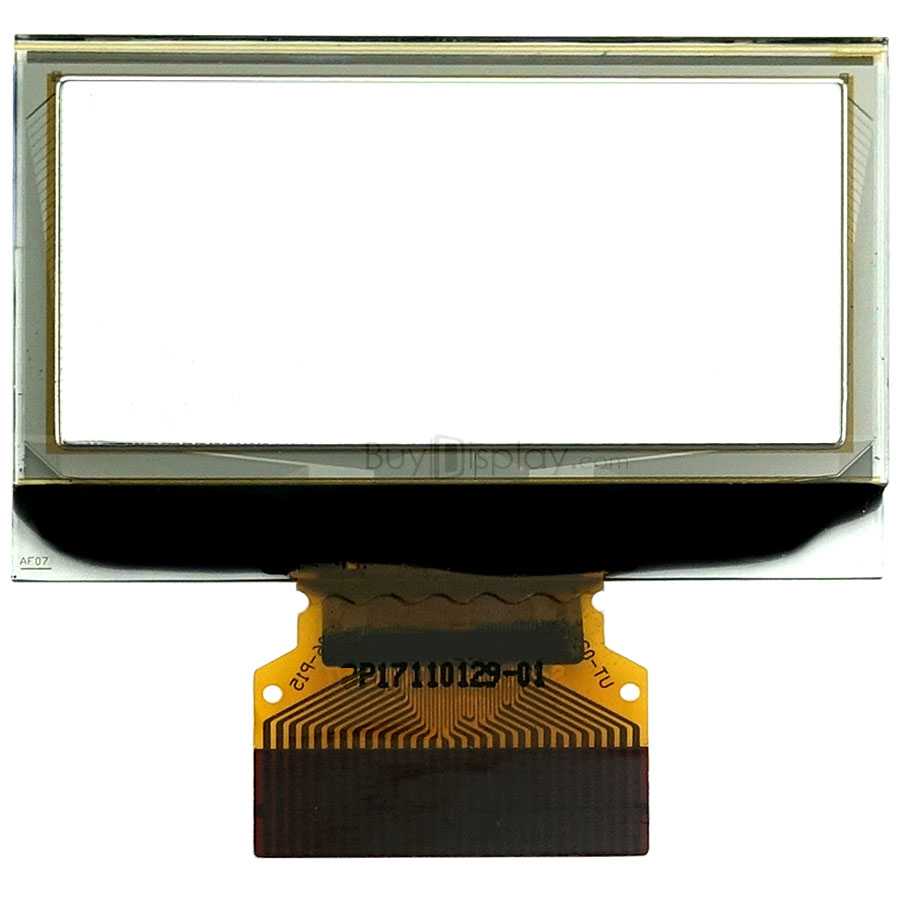

　　设计思路上，这款模组将驱动电路、像素屏体与FPC柔性连接排线整合为一体，FPC采用单面出线设计，不需要额外焊接工序，组装时只需要将FPC端对应插入设备主板的FPC连接器座内，扣紧锁扣就能完成电气连接，相比硬引脚直插的屏幕模组，柔性排线可以抵消组装过程中的公差累积，也能在设备受轻微震动时避免硬连接导致的引脚脱焊问题。屏体部分的边框做了等宽收边处理，黑色遮光边框刚好覆盖像素区边缘的非发光区域，组装时只需要在设备面板上开出对应尺寸的视窗开口，就能让屏幕显示区与面板齐平，不需要额外加装遮光衬垫。

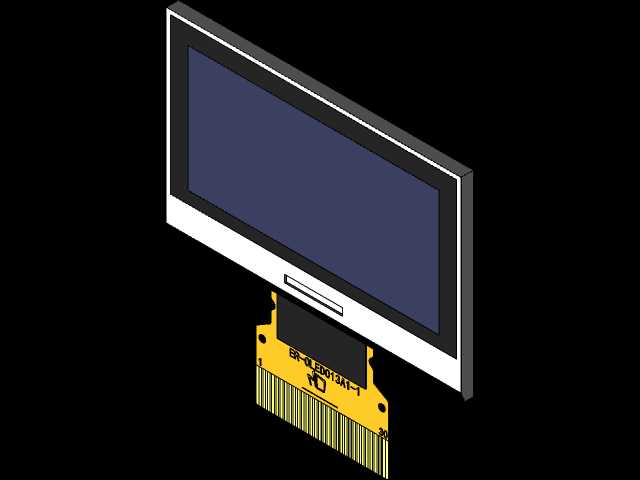

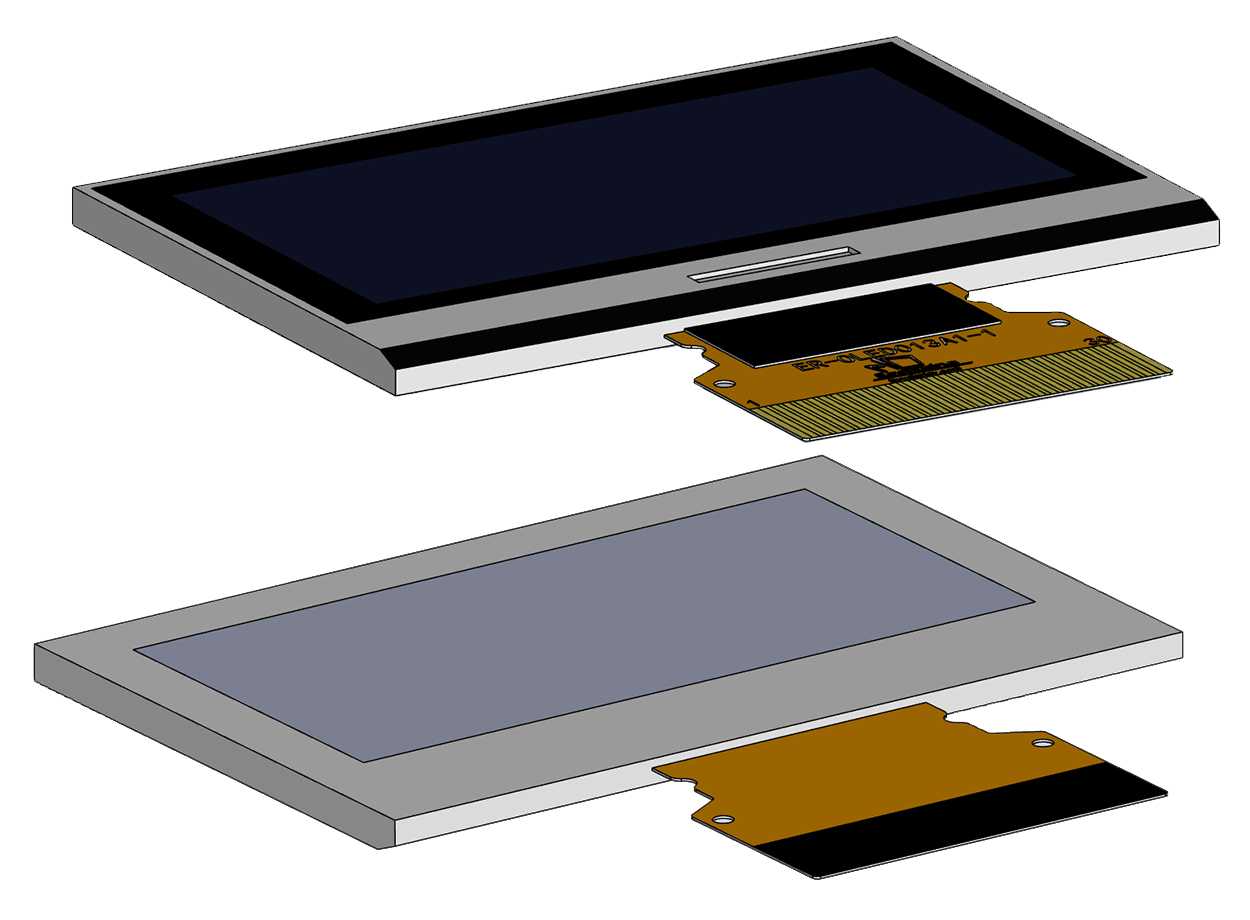

　　从安装边界与外形尺寸来看，屏体主体为矩形薄片状结构，整体厚度控制在毫米级，FPC排线从屏体背部短边居中位置引出，排线长度预留了足够的弯折空间，在设备内部布局时，既可以将屏幕直接贴合固定在设备前面板内侧，也可以通过FPC弯折将屏幕模组固定在与主板平行的层叠位置，充分利用设备内部的立体空间。需要注意的是，这款模组的供电仅需要3.3V单电源输入，驱动芯片内置了电荷泵电路来生成OLED像素所需的驱动电压，不需要外部提供多路高低压电源，主板电源设计时只需要预留一路3.3V稳压输出即可，不需要额外增加电源转换电路。

　　在实际结构设计选型时，需要预留的安装空间除了屏体本身的长宽尺寸外，还要在FPC出线方向预留排线弯折的避让空间，避免排线弯折半径过小导致内部线路断裂；视窗开口尺寸要略小于屏体黑色边框的外轮廓，防止组装公差导致屏幕边缘漏光。相比需要焊接排线的屏幕版本，这种带成品FPC连接器的模组更适合小批量样机试制、快速开发验证场景，能减少组装环节的焊接工作量，降低组装不良率。在低功耗手持设备的设计中，这类自发光OLED屏在显示静态内容时，只有点亮的像素会消耗电能，相比常亮背光的LCD屏，在显示简单字符、图标类内容时，功耗优势十分明显，配合主控的休眠唤醒逻辑，可以做到仅在需要显示信息时点亮屏幕，进一步降低整机待机功耗。
