八英寸TFT液晶显示模组结构设计

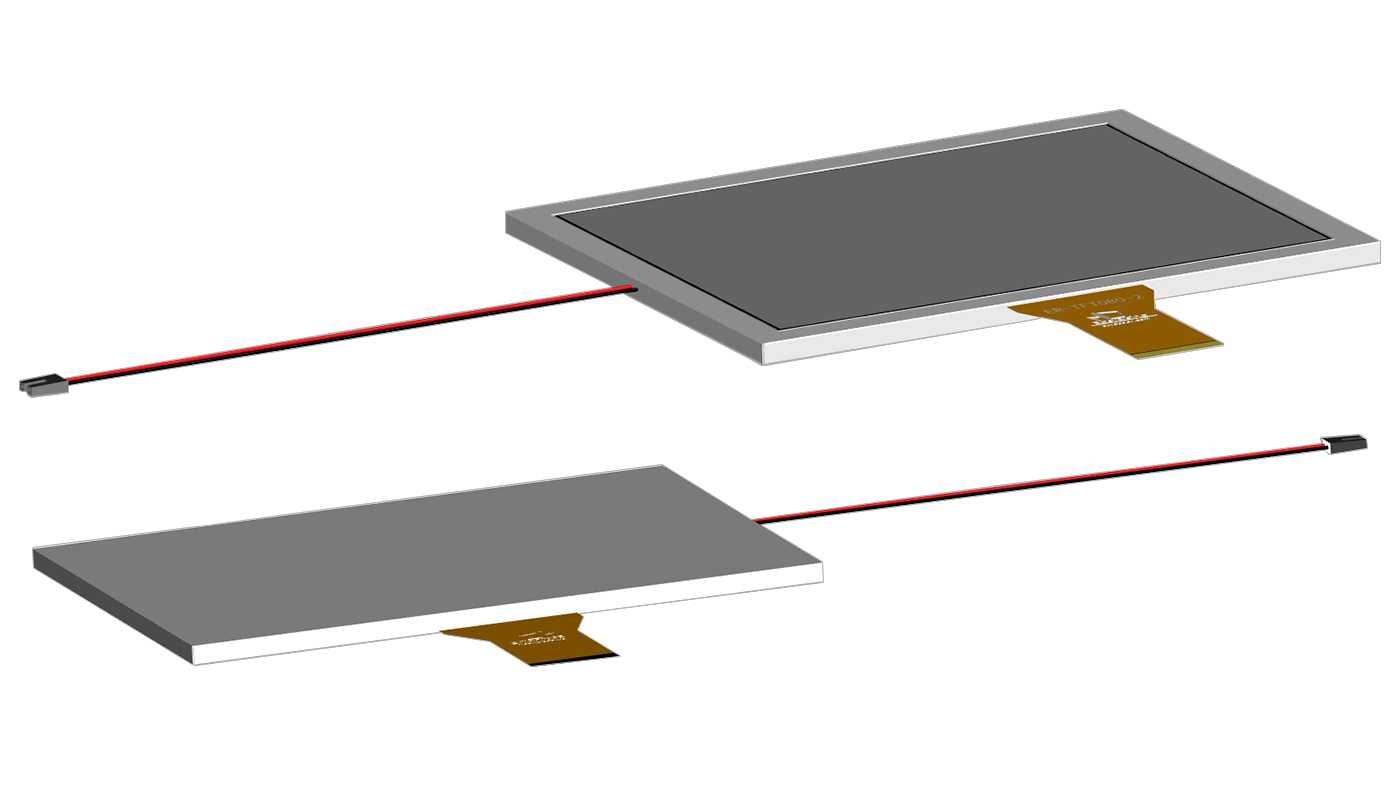

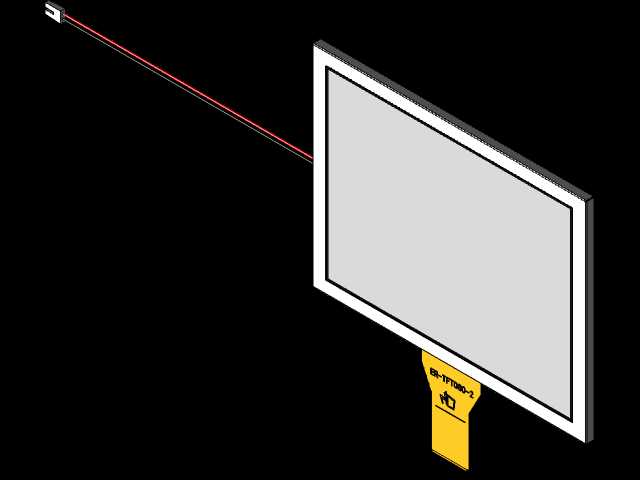

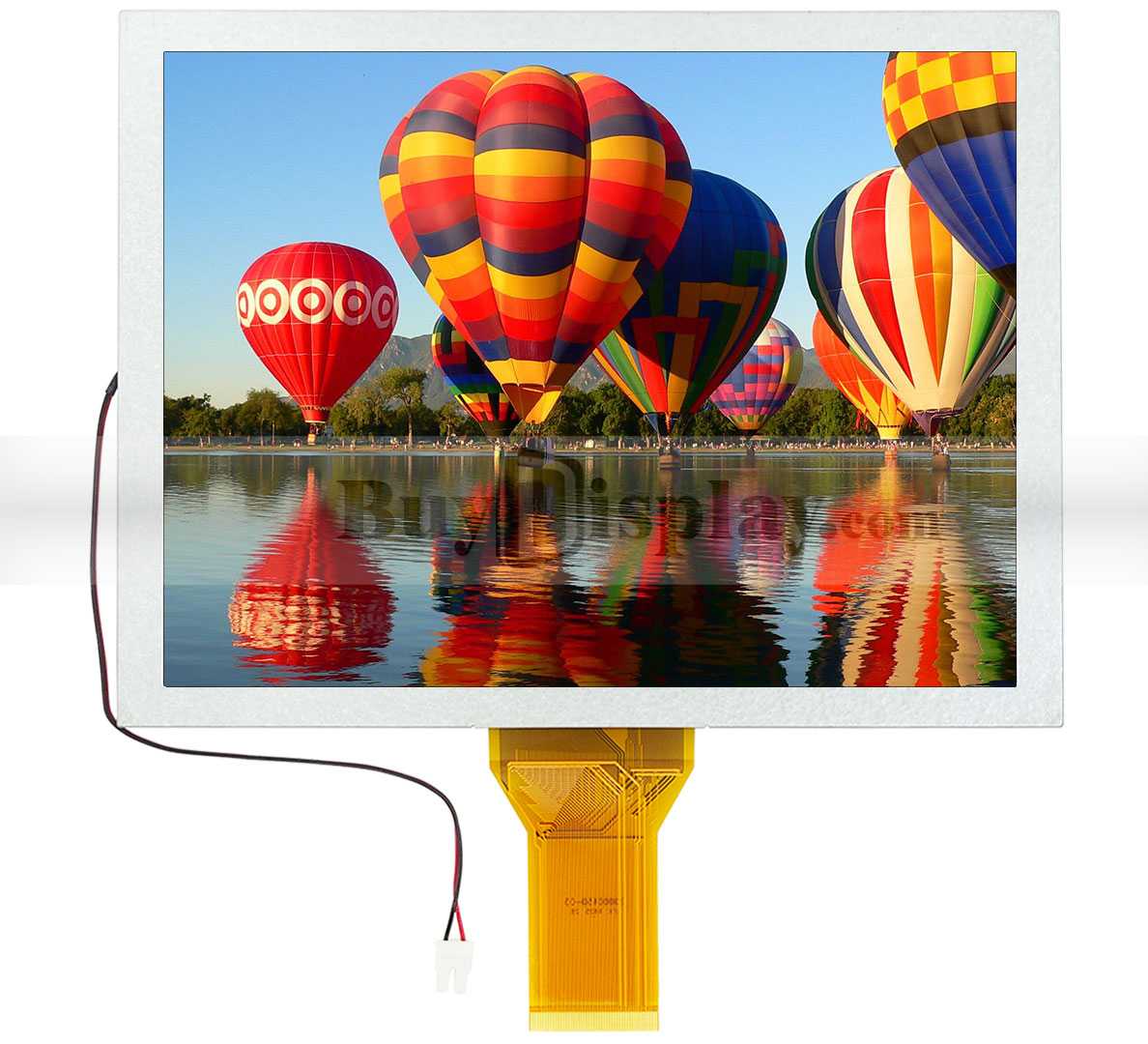

　　在嵌入式设备开发、工业人机界面选型过程中，显示模组的结构适配往往是容易被忽略却直接影响整机装配效率的环节，这款八英寸TFT液晶显示模组的三维结构，完整还原了量产模组的所有装配边界，能直接导入整机装配环境做干涉检查，省去逆向测绘的繁琐步骤。从实际应用场景来看，这类8英寸800*600分辨率的彩屏，覆盖的领域非常广：工业控制端的机床操作面板、车载辅助显示终端、手持检测设备的交互界面、嵌入式开发板的外接显示单元，甚至部分小型安防监控的显示终端、自助终端的副显示区域，都会选用这个尺寸规格的模组，它的显示比例是常规4:3，适配传统工业UI的界面布局，不需要做额外的显示比例适配，相比宽屏模组在工业场景下的兼容性更强。

　　从功能特性来看，这款显示模组采用HX8264作为驱动IC，支持rgb接口传输，显示驱动的电路逻辑已经在FPC排线中完成布线，结构上预留了两种触摸方案的装配空间：既可以搭配4线电阻式触摸板，适配带手套操作、工业油污环境下的触控需求，也可以选配带连接器的电容式触摸模板，满足消费级、手持设备的流畅触控要求。FPC排线采用zif连接器对接方案，组装时不需要焊接，只需要将排线插入对应连接器座扣紧锁扣即可完成连接，后期维护拆卸也非常方便，不需要拆解整个屏幕固定结构就能更换排线或者驱动板，大幅降低售后维护的工时。结构设计上，屏幕的背光驱动推荐搭配PT4110恒流驱动IC，这个选型是经过量产验证的匹配方案，能保证背光亮度均匀性，避免出现屏幕边角暗区、背光频闪的问题，三维模型里也预留了背光驱动电路的安装空间，不会和整机内部的其他结构产生干涉。

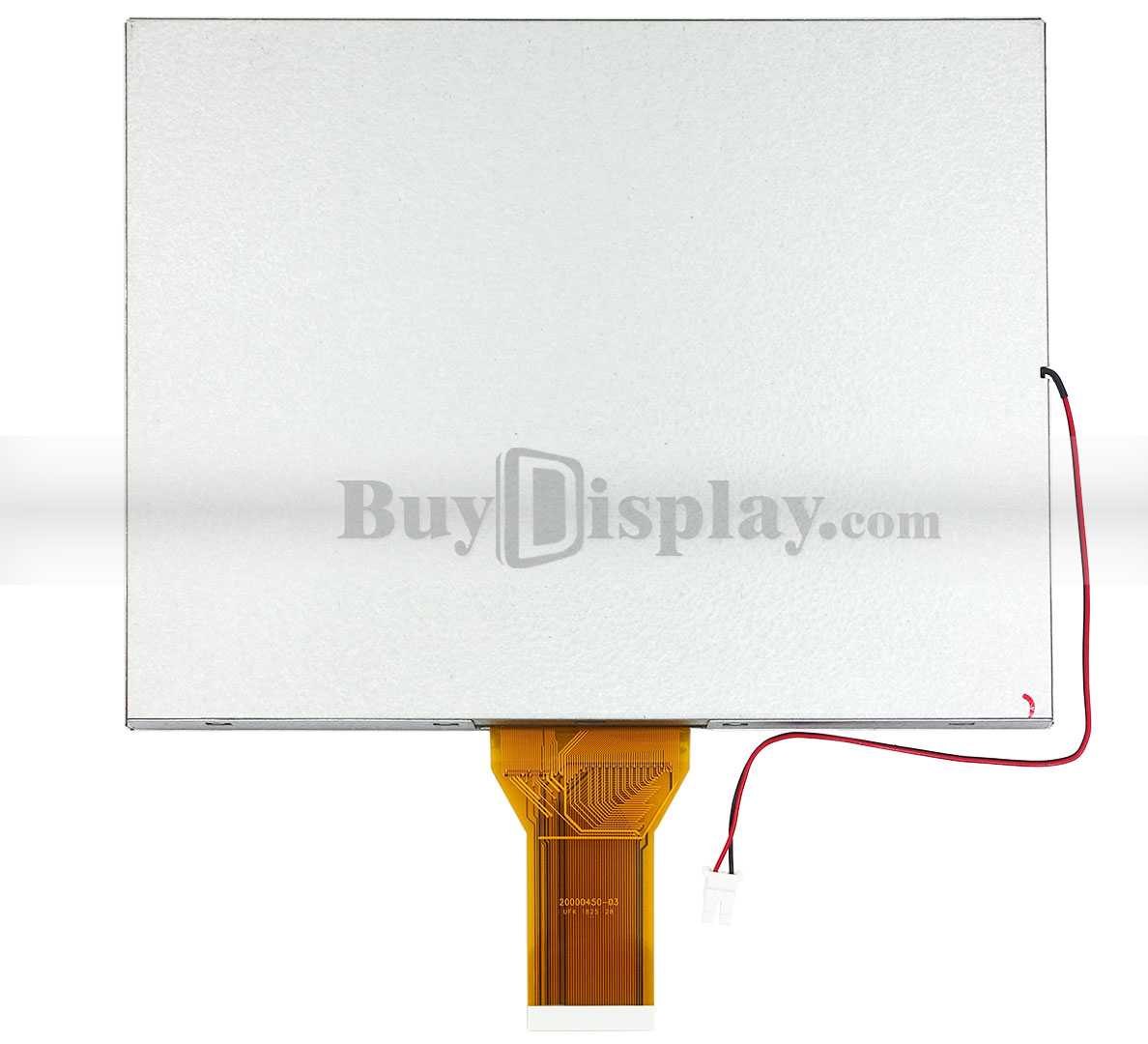

　　从外形尺寸与安装边界来看，模型完整还原了屏幕的外轮廓尺寸、视窗区边界、FPC排线的出线位置与弯折半径，做结构设计时可以直接参考这些参数来设计面框的压边结构：面框的内边框需要压住屏幕的非显示黑边区域，压边宽度控制在2mm左右即可，既不会遮挡有效显示区域，也能保证屏幕固定后不会出现松动。屏幕的整体厚度控制在常规液晶模组的通用尺寸范围内，安装时可以采用双面胶粘贴固定，也可以在屏幕四周的非显示区域设计螺丝固定柱，两种固定方式的安装位在模型上都有对应的预留空间，不需要额外做结构修改。FPC排线的出线位置在屏幕背部的短边侧，排线长度预留了足够的弯折余量，设计时要注意在排线对应的壳体位置留出避空槽，避免排线弯折半径过小导致内部铜线断裂，模型里标注的排线最小弯折半径是量产允许的安全值，结构设计时不能小于这个数值。

　　做整机结构设计时，还要注意屏幕的视差问题：这款屏幕的可视角度属于宽视角规格，从上下左右四个方向观察都不会出现明显的色彩偏移，适合安装在需要多人观察的设备工位上，比如机床的操作面板，操作人员不管是站在设备正前方还是侧方调整参数，都能清晰看到屏幕上的数值。屏幕的背部金属背板是主要的散热结构，设计时不要在背板位置紧贴发热量大的元器件，比如功率电阻、驱动IC等，最好留出1mm以上的空气间隙，帮助屏幕散热，延长背光的使用寿命。另外，模型里还原的触摸板贴合位置，是在液晶面板的上层，装配时要注意触摸板和液晶面板之间的贴合公差，不能出现偏移，否则会导致触摸坐标和显示位置错位，电阻触摸的校准参数可以在驱动程序里调整，但结构上的定位柱要先把触摸板的位置固定好，减少后期校准的工作量。

　　很多工程师在选型显示模组时，只会关注分辨率、接口这些电性能参数，忽略结构上的安装细节，比如排线出线方向、固定孔位置、屏幕厚度，等到打样回来才发现和壳体干涉，不得不重新修改模具，耽误项目进度，这个三维结构模型把所有装配相关的细节都做了还原，包括FPC排线上的补强板位置、连接器的外形尺寸，导入装配后可以直接做静态干涉检查，提前发现结构冲突的问题。比如在做手持检测设备的结构时，屏幕的安装位置靠近设备的握持区，就要注意排线不能延伸到握持区的电池仓位置，通过模型可以直接调整屏幕的安装角度和位置，避开电池、主板的安装空间，合理分配整机内部的堆叠空间。在做工业机床面板的设计时，屏幕的面框要达到一定的防护等级，模型里的屏幕外轮廓尺寸可以直接用来计算密封胶条的安装槽尺寸，保证胶条压缩后能均匀贴合屏幕的四周边缘，达到IP65的防护要求，避免切削液、油污进入屏幕内部造成损坏。
