7英寸RGB接口电容触摸液晶显示模组

　　做嵌入式设备结构设计的同行大多有体会，选显示模组从来不是只看分辨率参数，安装边界、接口匹配、触控适配每一项卡不准，后期整机装配就要反复改模返工。这款7英寸的显示触控一体模组，是针对中小尺寸嵌入式人机交互场景做的成熟方案，从结构设计到接口定义都贴合工业类、消费类手持设备的通用选型需求。

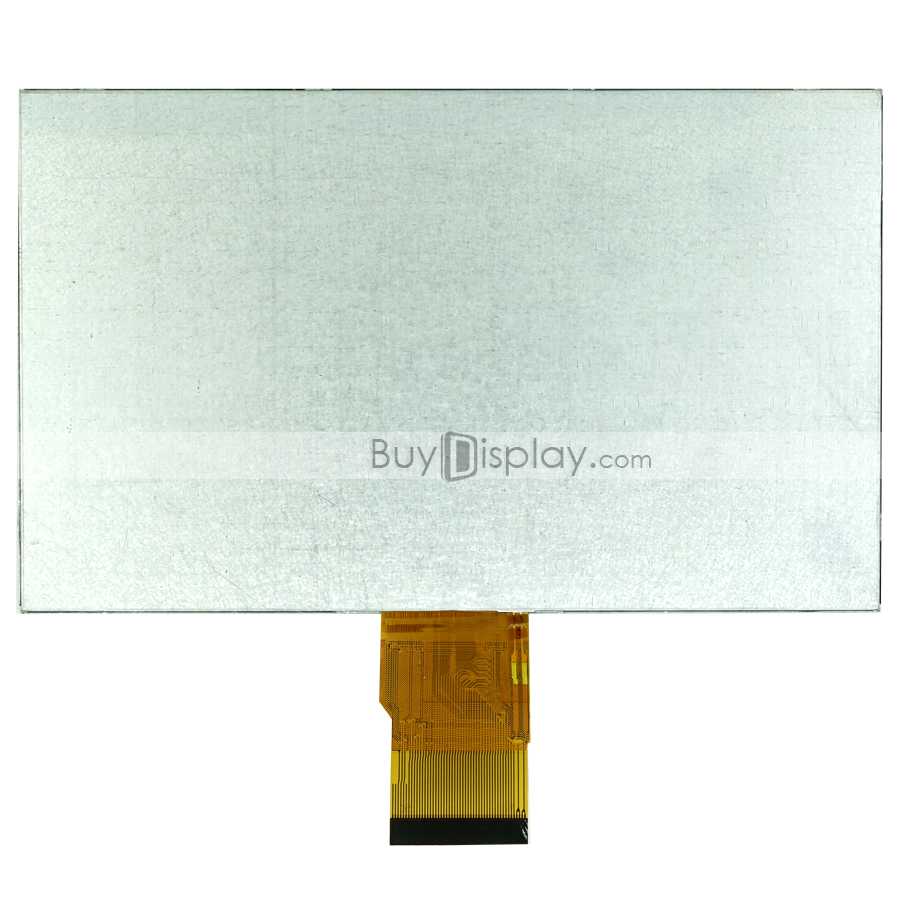

　　先从实际安装维度来说，模组整体采用窄边框的矩形结构，有效显示区域对应1024×600的像素点阵，屏幕表层的电容触摸面板和液晶层做了全贴合处理，避免长期使用后夹层进灰、触控偏移的问题。模组背部的金属屏蔽层既做了结构加强，也能阻隔主板电路的电磁干扰，避免工业场景下强电磁环境导致的屏幕水波纹、触控误触发问题。引出的FPC软排线采用50pin定义，直接对应通用RGB并行接口，不需要额外加转接板就能和主流主控的显示引脚直连，排线做了补强板设计，在反复拆装、翻盖结构的设备里也不容易出现排线折断、引脚脱焊的问题。

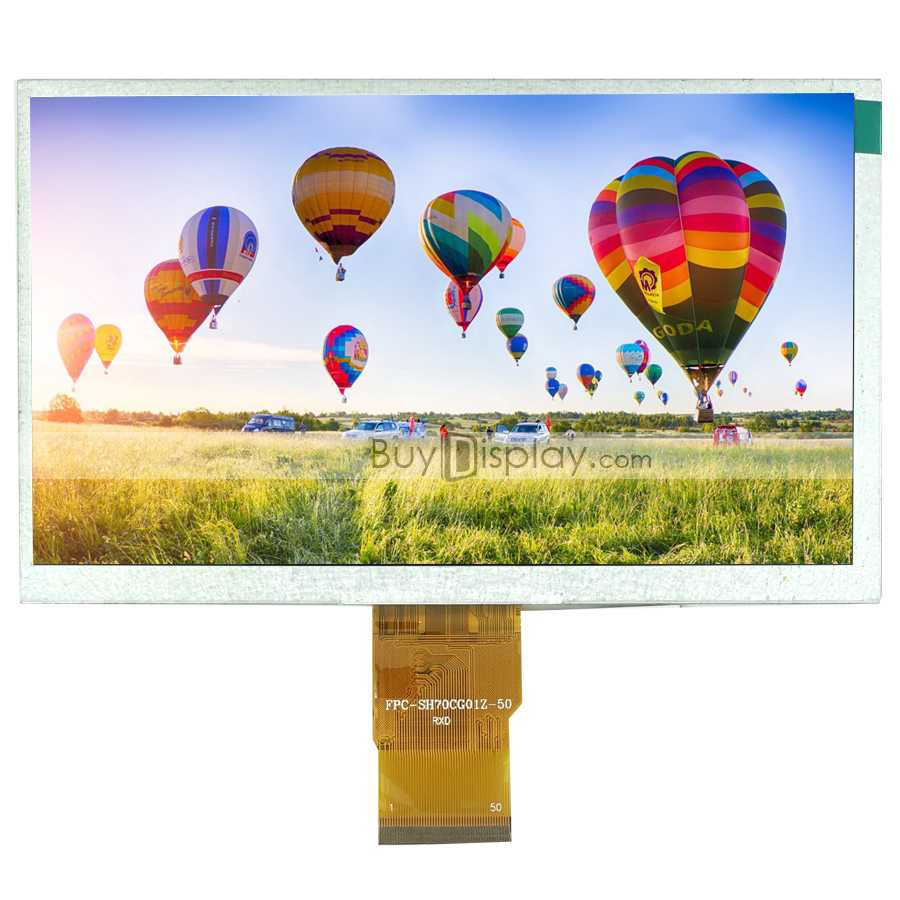

　　从功能特性上看，这款模组搭载的驱动IC适配绝大多数通用MCU的驱动逻辑，不管是用8位、16位单片机做简单工业参数显示，还是用高性能ARM核心跑嵌入式图形界面，都能直接移植通用驱动代码，不需要重新调试时序参数。电容触摸面板支持多点触控，相比传统电阻屏不需要按压施力，戴薄款劳保手套也能正常触发操作，适合工业现场操作人员快速点选参数、切换界面。屏幕本身的可视角度做了宽视角处理，在车载、手持GPS这类需要不同角度查看屏幕的场景里，不会出现侧看偏色、画面泛白的问题，显示色彩覆盖常规RGB色域，用来显示设备状态参数、彩色监控画面、操作指引图标都能满足清晰度要求。

　　在实际选型适配的时候，要注意几个安装边界的细节：模组的总厚度控制在薄型化范围内，适合手持类设备对内部空间的紧凑要求，屏幕四周的安装定位边预留了标准的螺孔位置，不需要额外做固定支架就能直接锁附在设备前壳上，FPC排线的出线位置在模组短边的居中位置，布线的时候可以顺着壳体侧壁走排线，避免和主板上的高元件产生干涉。如果是用在车载嵌入式终端、工业机床操作面板这类长期通电的场景，模组的背光功耗做了优化，长时间点亮也不会出现局部过热导致的屏幕发黄问题，工作温度范围覆盖常规工业设备的使用区间，低温环境下背光启动无延迟，高温环境下液晶层不会出现漏液、显示异常的问题。

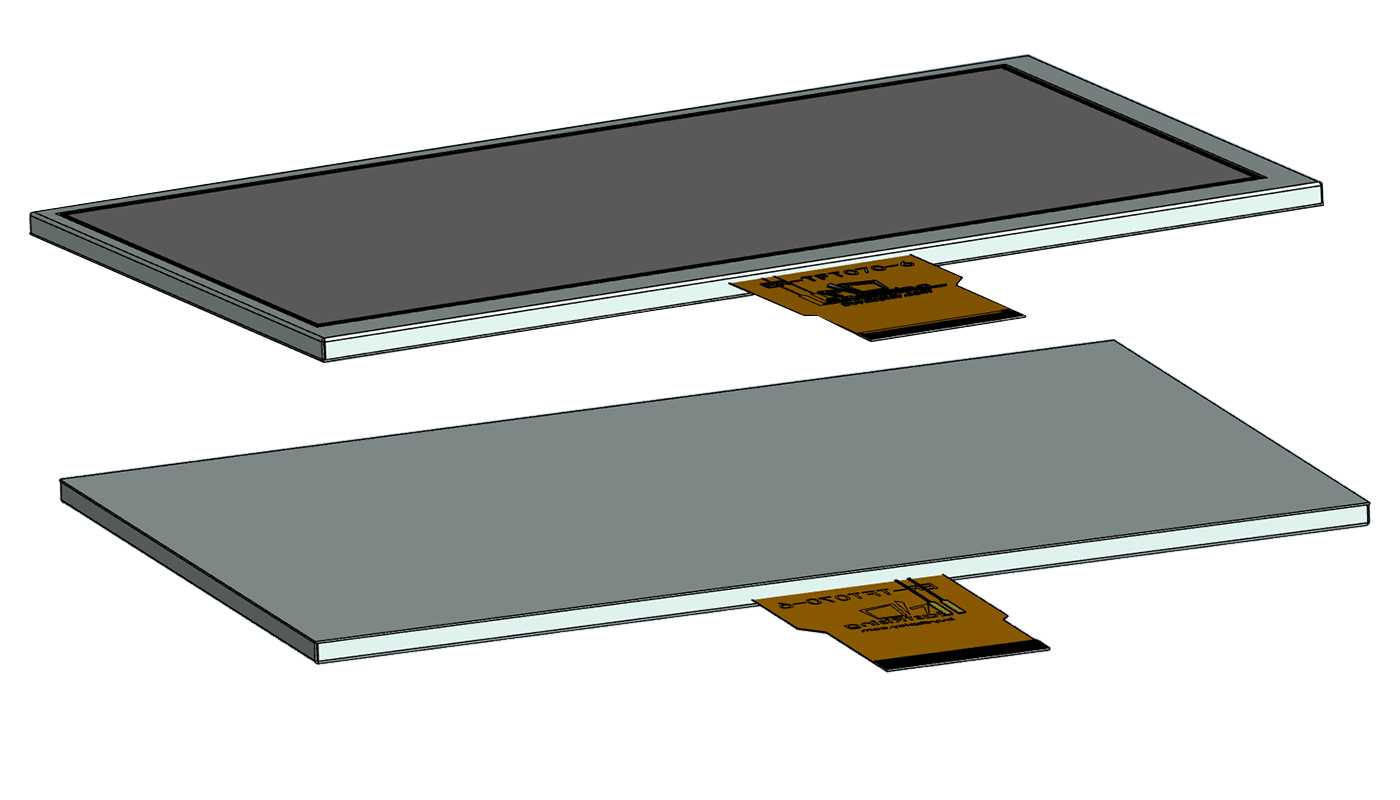

　　从设计思路上来说，这款模组走的是通用适配路线，没有做特殊的异形结构或者自定义接口，目的就是降低设备开发阶段的选型适配成本，结构工程师在做整机堆叠的时候，可以直接套用模组的3D数模做壳体避让，不需要反复打样实测安装尺寸，FPC的弯折半径也符合软排线的常规设计规范，在做翻盖、滑盖类结构的设备时，只要按照数模里的弯折区域预留运动空间，就能保证排线在反复弯折后的使用寿命。另外模组可选配电阻触摸或者无触摸版本，针对不需要触控的纯显示场景，可以直接选用同尺寸同接口的无触摸款，安装尺寸完全兼容，不需要修改壳体结构就能快速切换配置，适配不同定位的产品版本需求。

　　在具体应用场景里，这款模组可以覆盖绝大多数中小尺寸人机交互的需求：嵌入式工业控制终端里用来显示设备运行参数、设置加工流程，车载影音导航设备里做显示触控交互，手持GPS、工业巡检手持机里做操作显示界面，甚至小型消费类数码设备、3D打印机操作面板、小型安防监控显示屏都能直接适配。相比同尺寸的其他显示模组，它的接口定义更通用，安装固定方式更符合常规结构设计习惯，不需要额外定制转接件或者修改驱动板，能有效缩短产品开发周期，减少结构设计阶段的反复验证工作。做结构设计的时候直接导入对应的三维数模，就能准确核对屏幕和前壳视窗的配合间隙，预留好双面胶或者泡棉的粘贴空间，避免后期装配出现屏幕顶白、视窗漏光的问题，FPC排线的金手指位置也做了清晰的引脚标识，焊接或者接插件连接的时候不容易出现引脚接反的问题，降低生产装配的出错概率。
