本田Supra100摩托后轮链轮轮毂结构设计

　　摩托车后轮链轮轮毂作为动力传递与车轮承载的核心衔接部件，其结构合理性直接决定了传动效率、行驶稳定性与部件使用寿命，在两轮代步、短途通勤甚至轻度非铺装路面行驶场景中，该部件需要同时承受链轮传递的扭矩载荷、路面颠簸带来的冲击载荷，以及加减速过程中的交变应力，对结构强度、安装匹配度的要求远高于普通外观覆盖件。

　　从实际使用场景来看，这类小排量弯梁/跨骑摩托的后轮链轮轮毂，一端通过轴承与后轮轴配合实现车轮的顺畅转动，另一端通过均布的安装孔固定从动链轮，将发动机经链条传递的扭矩转化为车轮的转动力矩，同时轮毂本体还需要与轮辐、刹车组件形成配合，承担后轮的整体定位功能。日常行驶中，频繁起步、急加速、过坑洼路面时，链轮与轮毂的连接位置会承受周期性的冲击，若安装孔位同轴度不足、轮毂壁厚分布不合理，很容易出现连接螺栓断裂、轮毂本体开裂、链轮偏摆导致链条脱齿等故障，因此在结构设计阶段需要充分考虑载荷分布的合理性。

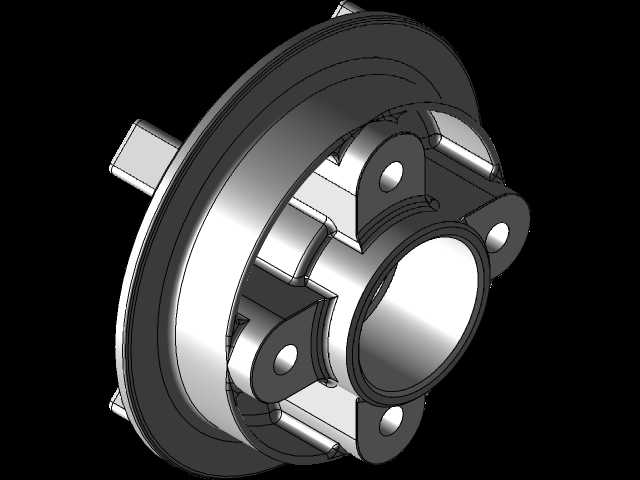

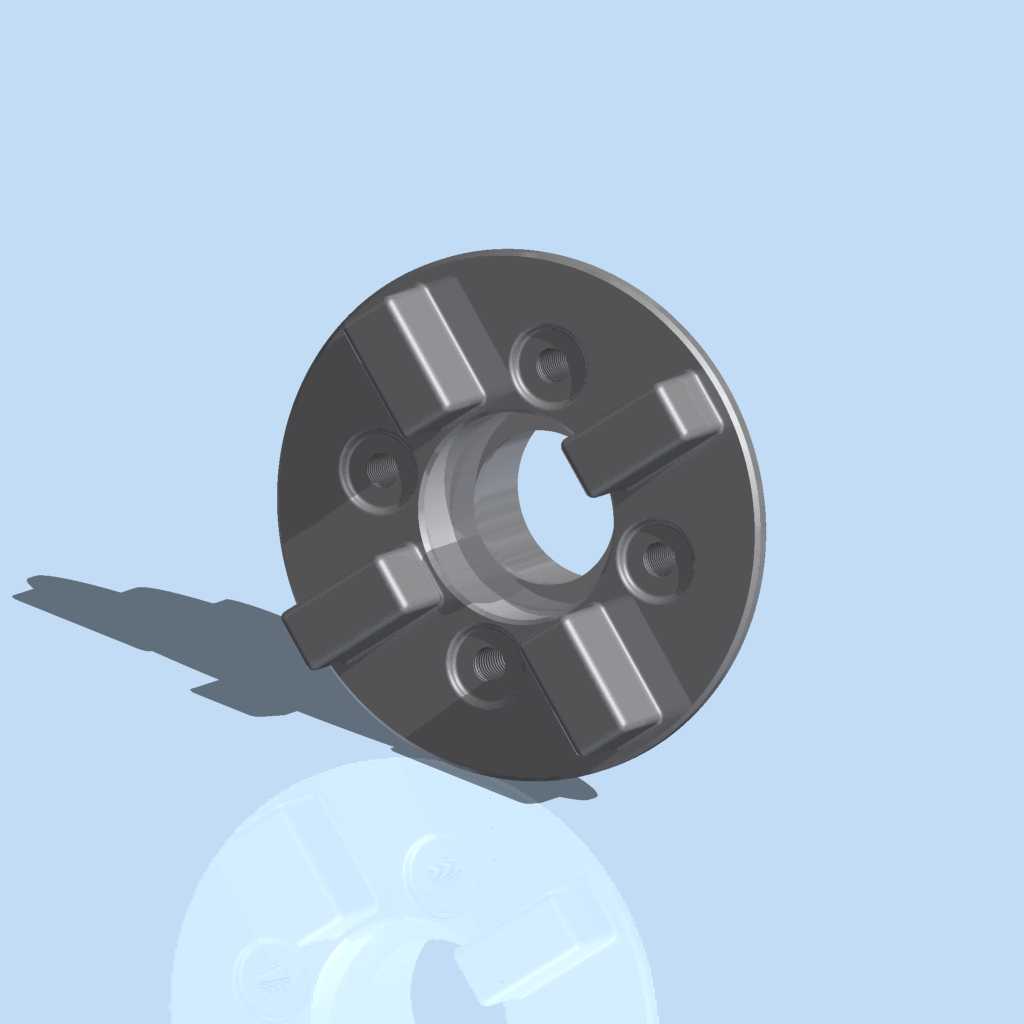

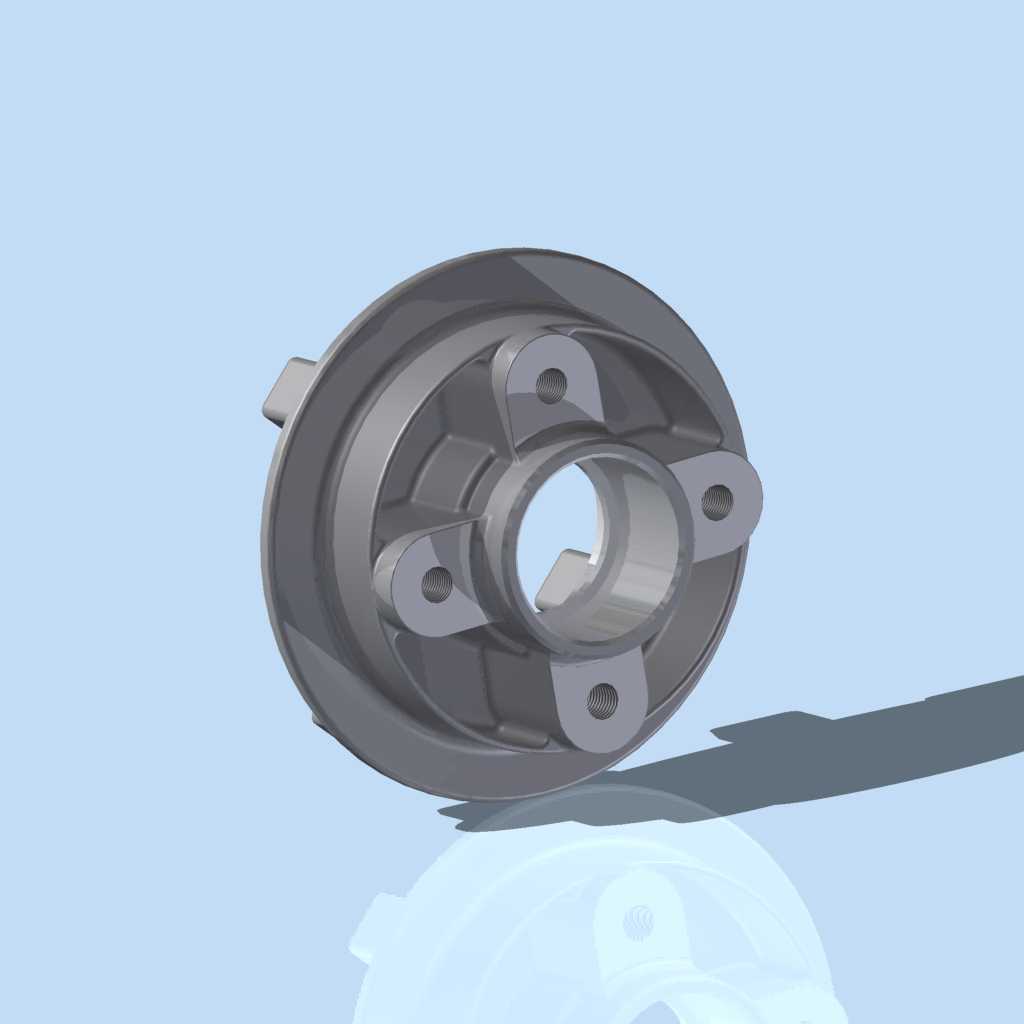

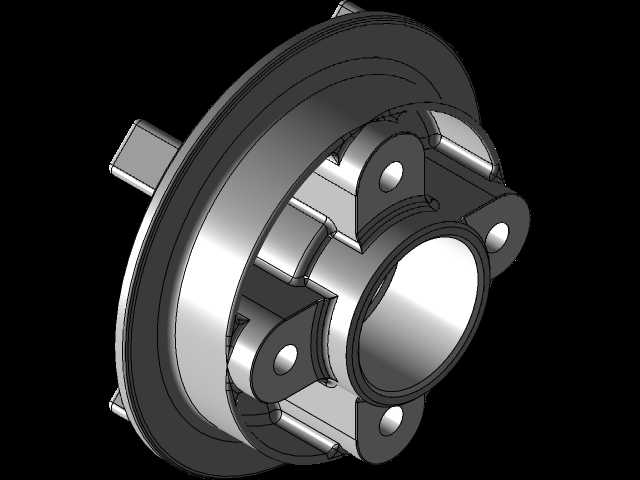

　　该链轮轮毂的整体结构采用盘式辐条一体化设计，中心为贯穿的轴承安装孔，孔位周边做了加厚凸台处理，用于压装滚动轴承，保证后轮轴转动时的同轴度，减少径向跳动。围绕中心孔均匀分布四个带安装平面的凸耳，每个凸耳上加工有贯通的螺栓孔，用于固定从动链轮，凸耳与轮毂主体之间设置了渐变式的加强筋过渡，避免应力集中在凸耳根部，这一设计能够将链轮传递的扭矩均匀分散到整个轮毂盘面上，而非集中在单个连接点位置。轮毂外缘设置了与轮辋配合的定位止口，止口的尺寸公差需要严格控制，保证轮辋安装后与轮毂的同轴度，避免车轮转动时出现偏摆，影响行驶平顺性。

　　在安装边界的设计上，中心轴承孔的直径需要匹配对应车型的后轮轴径与轴承型号，孔的深度需要满足轴承压装后的定位要求，预留轴承挡圈的安装槽位，防止轴承在转动过程中出现轴向窜动。四个链轮安装凸耳的分布圆直径需要与配套从动链轮的安装孔位完全匹配，每个凸耳的安装平面需要做铣平处理，保证链轮安装后与轮毂端面完全贴合，避免因贴合面存在间隙导致螺栓受剪切力断裂。轮毂背面设置了与刹车鼓或者碟刹法兰配合的定位结构，根据车型刹车形式的不同，该位置的止口尺寸、连接孔位也需要做对应匹配，保证刹车组件安装后与轮毂的同轴度，避免刹车时出现偏磨、抖动的问题。

　　设计过程中需要重点考量壁厚的均匀性，整个轮毂采用铸造工艺成型时，壁厚差异过大会导致冷却过程中出现缩孔、砂眼等铸造缺陷，因此在加强筋、凸台位置都做了壁厚渐变处理，既保证了受力位置的结构强度，又避免了局部壁厚过大带来的工艺缺陷。同时，轮毂上还预留了动平衡调整的工艺位置，在量产装配时可以通过加装平衡块的方式抵消轮毂、轮辋、轮胎装配后的动不平衡量，提升高速行驶时的稳定性。从受力仿真的角度来看，在最大扭矩输出工况下，四个安装凸耳的应力值需要控制在材料许用应力范围内，加强筋的走向需要与扭矩传递的路径保持一致，最大化发挥材料的结构强度，减少不必要的材料冗余，控制部件的整体重量，降低后轮的非簧载质量，提升悬挂的响应速度。

　　在实际装配场景中，该轮毂需要依次完成轴承压装、链轮固定、刹车组件连接、轮辋组装等多道工序，每个配合面的尺寸公差、形位公差都需要严格控制，比如中心轴承孔的圆柱度、安装凸耳端面的平面度、各安装孔的位置度，这些公差参数直接影响最终的装配精度与使用性能。日常维护中，该部件不需要频繁拆解，但需要定期检查链轮固定螺栓的紧固力矩，检查轴承的旷量，避免因螺栓松动、轴承磨损导致链轮偏摆，加剧链条与链轮的磨损。针对潮湿、泥泞的使用环境，轮毂的表面处理需要具备足够的防锈能力，同时轴承位置需要设置可靠的油封结构，阻挡泥水、灰尘进入轴承内部，延长轴承的使用寿命。
