汽车交流发电机爪极式转子结构设计

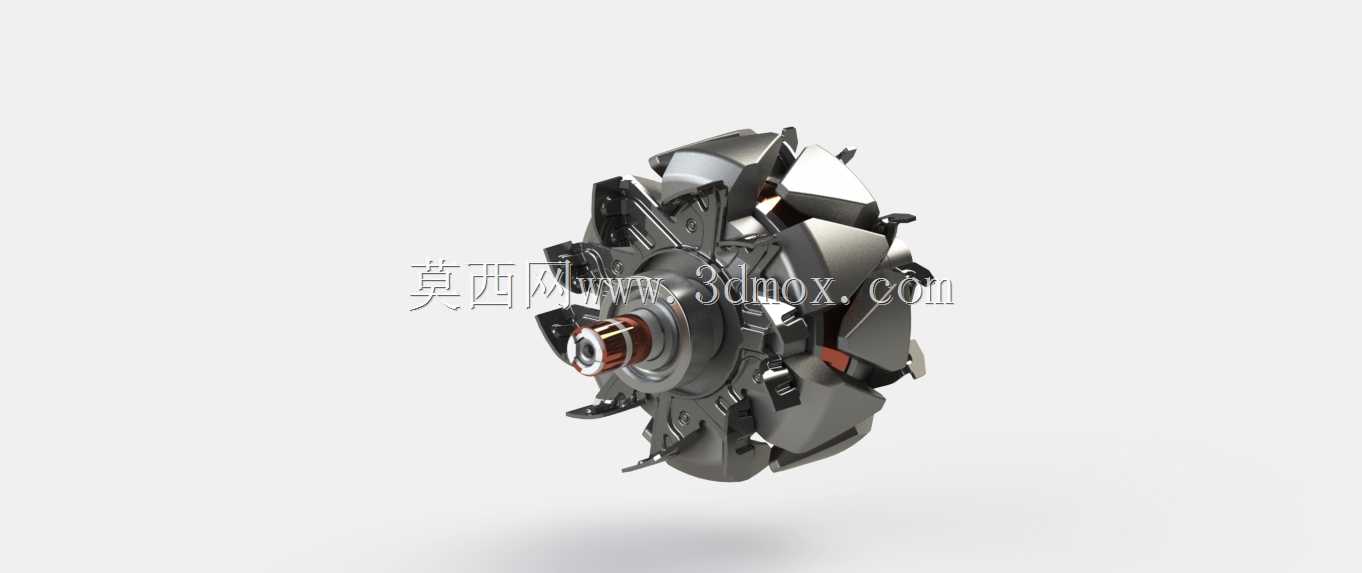

　　在车用供电系统的设计迭代中，交流发电机转子是决定电能转换效率与运行稳定性的核心旋转部件，这套结构完整还原了量产车用爪极转子的全部细节，覆盖从磁路构建到动平衡校核的全维度设计特征。日常车辆运行过程中，转子随发动机曲轴皮带轮驱动高速旋转，与定子绕组配合完成电磁感应，为整车用电设备供电同时为蓄电池补能，其结构可靠性直接决定了怠速供电稳定性、高转速下的NVH表现以及发电机整体使用寿命。

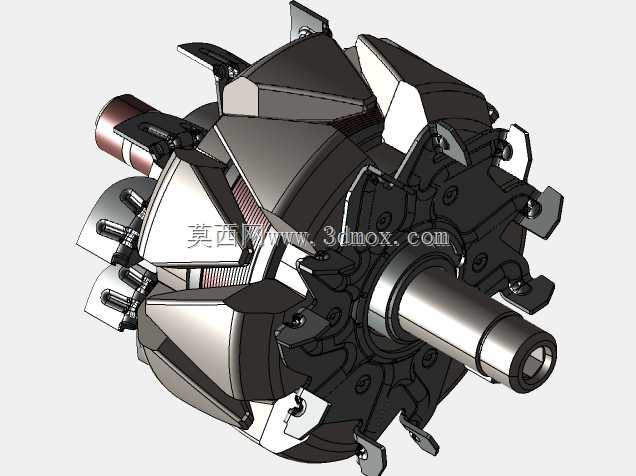

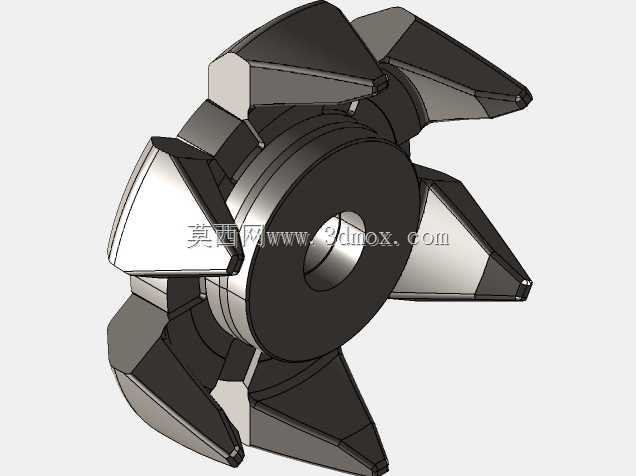

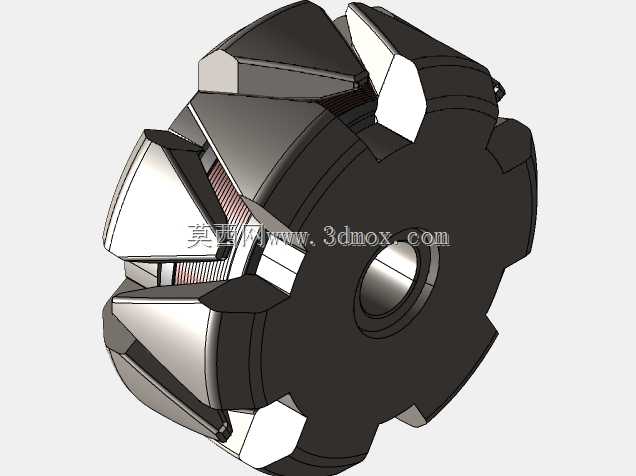

　　从结构设计逻辑来看，这套转子采用经典的成对爪极交错布置方案，两个带爪形磁极的锻钢件压装在转子轴上，中间包裹励磁绕组与磁轭，当励磁电流通过滑环导入绕组时，爪极会被分别磁化为N极与S极，形成沿周向交替分布的多极磁场，相比凸极式结构，爪极设计能在有限的转子径向空间内布置更多磁极对数，大幅提升低速工况下的发电效率，匹配乘用车怠速时的低转速供电需求。设计过程中对爪极的外形做了针对性优化，爪尖的倒角与弧度经过反复校核，既保证磁路气隙均匀，降低磁场谐波带来的电磁噪音，又避免爪极在高转速下因离心力出现形变或断裂，每片爪极的根部都做了圆弧过渡处理，减少应力集中点，适配发动机舱内-40℃到120℃的宽温域工作环境。

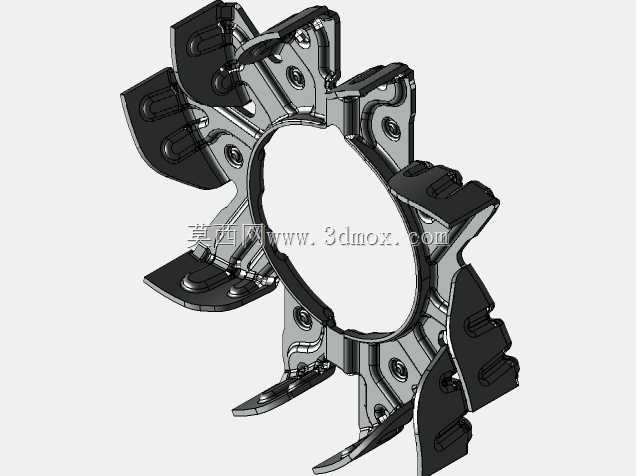

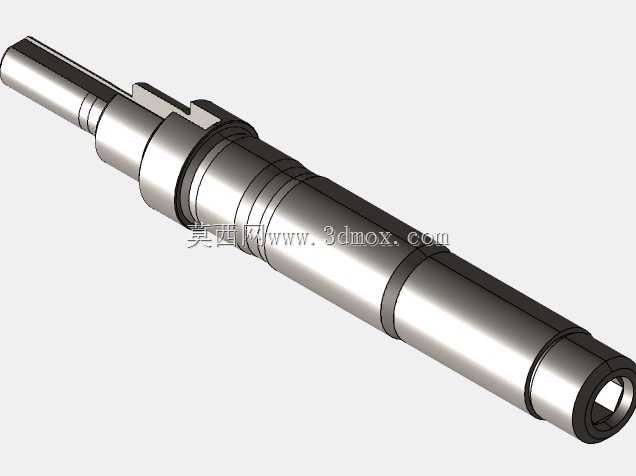

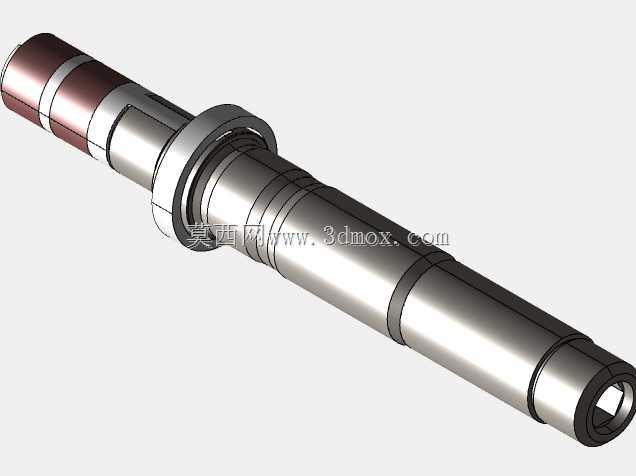

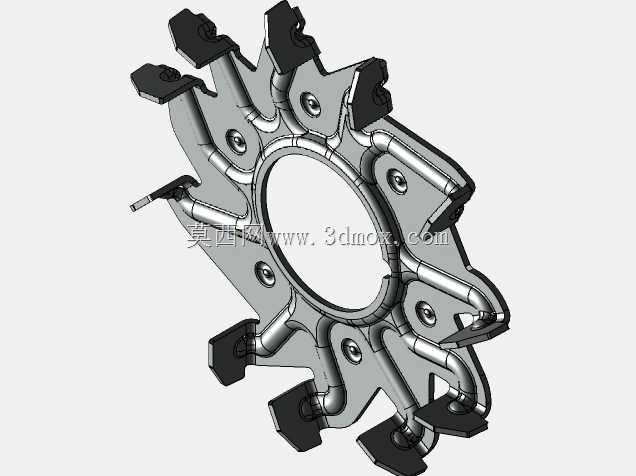

　　安装边界方面，转子轴的两端轴径、轴承位公差、滑环安装位置以及带轮配合段的尺寸完全匹配主流乘用车12V交流发电机的装配标准，前端轴颈适配前盖轴承的配合公差带，后端预留滑环与碳刷架的安装空间，整体轴向长度与转子最大外径严格控制在发电机定子内腔的安装边界内，做结构装配校核时无需额外调整周边定子、端盖的尺寸参数。转子两端的风扇叶片与爪极集成设计，旋转时能形成定向气流，带走励磁绕组与整流桥的工作热量，避免高温导致绕组绝缘层老化失效。

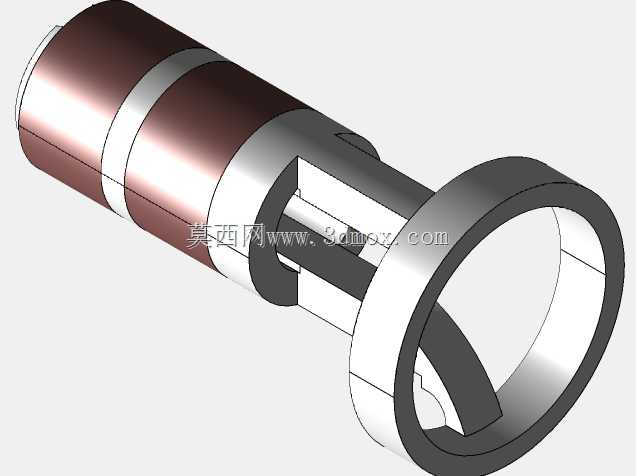

　　针对高速旋转的动平衡要求，设计时在爪极端面预留了去重平衡槽，可根据实际动平衡测试结果去除少量材料，将转子剩余不平衡量控制在允许范围内，避免高转速下出现振动异响、轴承过早磨损的问题。滑环部分采用铜质环体与绝缘衬套压装结构，与碳刷接触的表面粗糙度控制在合理区间，既保证导电接触可靠，又能降低碳刷的磨损速率，延长维护周期。整套结构的所有配合面、圆角、倒角都按照量产零部件的工艺要求设计，既可以作为发电机新品开发的结构参考，也能用于教学场景下的电磁原理演示、装配工艺模拟。
