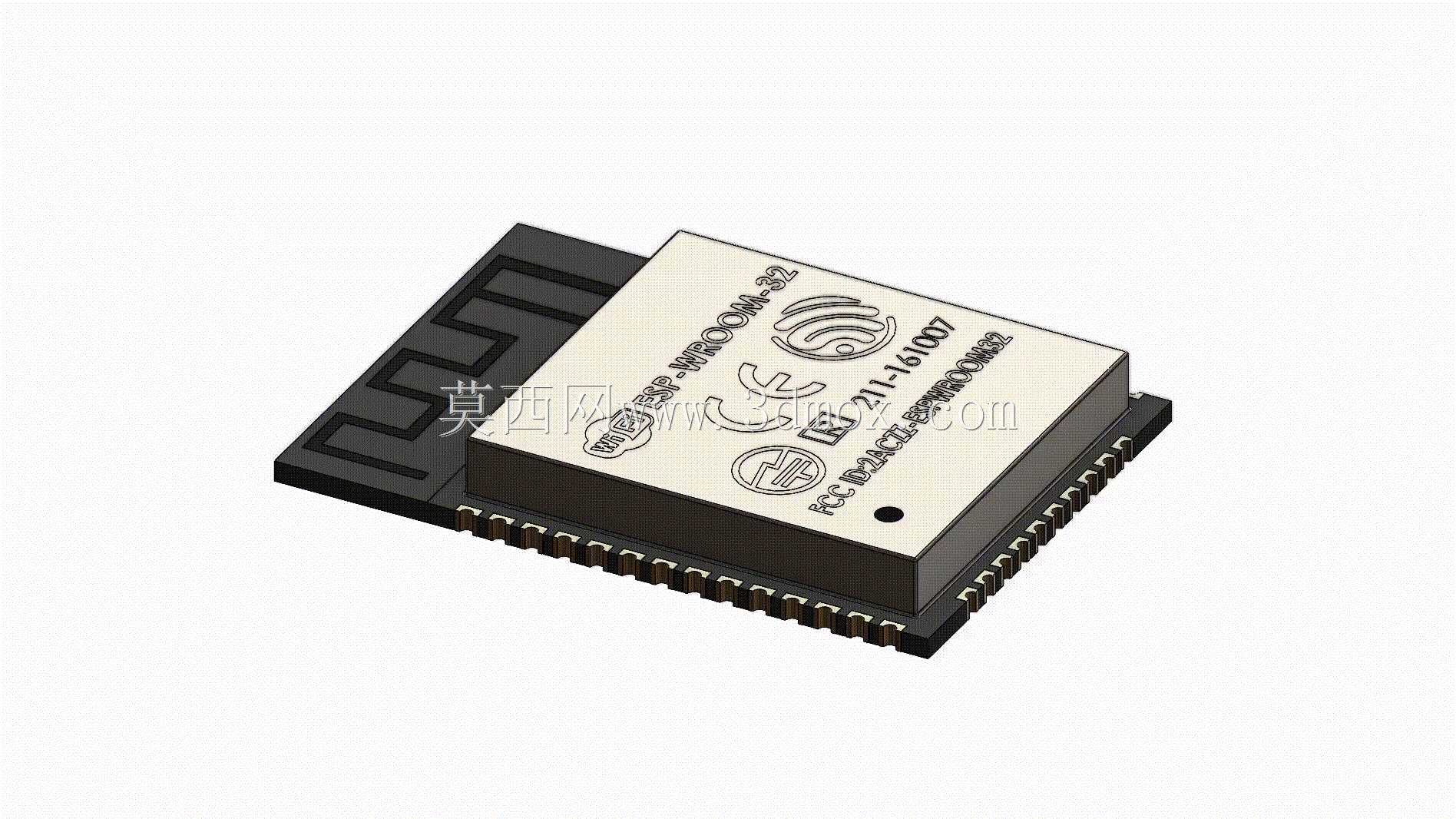

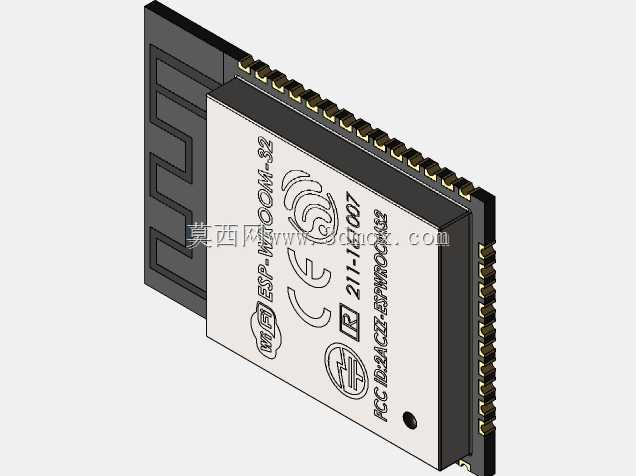

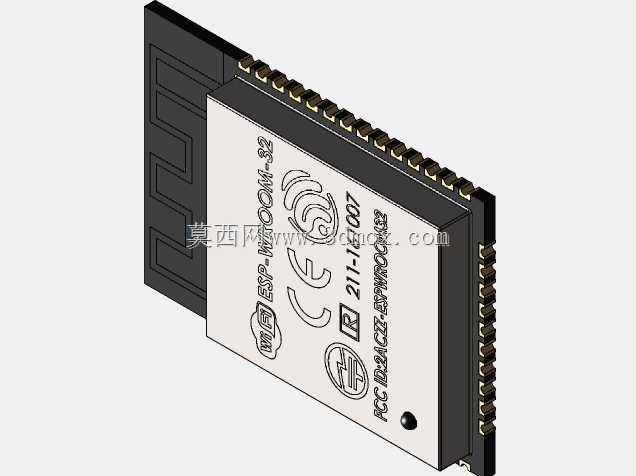

ESP-WROOM-32物联网无线通讯模块结构

　　做物联网终端硬件结构设计的工程师，大概率都绕不开这类WiFi蓝牙一体模组的选型与结构适配，这次拆解建模的ESP-WROOM-32模组，是目前低功耗物联网场景里应用覆盖率极高的核心通讯部件，从智能家居的传感节点、工业现场的无线数传终端，到消费电子的小型智能设备、校园与园区的定位信标，几乎都能见到它的身影。

　　从实际工程落地的角度看，这类模组的设计首先要平衡射频性能与结构安装的兼容性，模组本体采用屏蔽罩一体化封装结构，金属屏蔽罩直接覆盖核心射频与处理芯片区域，一方面可以隔绝外部电路的电磁干扰，保证WiFi与蓝牙信号的收发稳定性，另一方面也能避免模组自身的高频信号对外围敏感器件造成串扰，在做整机PCB布局的时候，通常会要求模组天线区域下方禁止铺铜、禁止布置金属结构件，预留至少3mm的净空区域，这也是建模时需要重点标注的安装边界，很多新手结构工程师容易忽略这个要求，把金属支架或者电池紧贴模组天线区域布置，最终导致整机无线信号衰减严重，通讯距离达不到设计指标。

　　模组的引脚采用半孔 castellated 设计，也就是行业里常说的邮票孔封装，这种封装形式既可以支持SMT贴片直接焊接在主板上，适配大规模量产的回流焊工艺，也可以配合排针做插接式安装，方便原型开发阶段的调试与更换。建模的时候需要严格对应引脚的间距与尺寸，该模组的引脚间距为标准的1.27mm，两侧引脚对称分布，在做封装库匹配的时候要注意引脚的定义顺序，避免出现电源与IO口接反的问题，模组的核心供电引脚输入电压为3.3V，这一点在结构设计配合电源电路的时候要特别注意，外围的GPIO引脚虽然可以耐受5V输入，但主供电回路绝对不能直接接入5V电源，否则会直接烧毁模组核心芯片。

　　从外形尺寸来看，该模组的长宽高尺寸控制得非常紧凑，本体长度18mm，宽度20mm，整体厚度（含屏蔽罩凸起高度）为3mm左右，这个尺寸对于小型化物联网设备来说非常友好，比如做穿戴式传感设备、小型智能插座、无线温湿度采集节点的时候，不需要为模组预留过大的安装空间，模组底部的PCB基板厚度为0.8mm，在做结构限位的时候，通常会在主板对应的位置预留定位丝印，外壳内部可以做1-2个高度0.5mm的限位柱，刚好卡在模组的两个对角位置，避免贴片或者使用过程中模组出现移位。

　　实际应用中，这类模组的散热设计不需要做额外的结构处理，因为其正常工作时的核心功耗非常低，深度睡眠模式下电流只有微安级别，正常通讯时的峰值电流也不超过500mA，金属屏蔽罩本身就可以承担一部分散热功能，只要不在屏蔽罩上方紧贴布置隔热的泡棉或者塑料结构，就完全可以满足长期工作的散热需求。另外在做防水型设备结构设计的时候，要注意模组的天线区域不能被金属镀层或者防水胶完全覆盖，如果需要做灌封处理，要选用介电常数较低的灌封胶，并且在天线位置预留信号透传窗口，避免灌封材料影响射频信号的传输。

　　从设计思路上来说，这类集成化通讯模组的出现，本质上是为了缩短硬件产品的开发周期，工程师不需要再单独做射频电路的设计与调试，只需要做好电源匹配、接口引出与结构安装的适配，就可以快速实现设备的无线通讯功能，建模的时候除了要还原模组本身的外形尺寸、引脚位置、屏蔽罩细节之外，还要把模组的安装禁布区、天线净空范围以参考面的形式做在模型里，方便后续整机结构设计的时候直接做干涉检查，避免出现结构与射频要求冲突的问题。很多刚接触硬件结构设计的工程师，在画3D模型的时候只做外观的还原，忽略了安装边界与禁布区域的标注，导致后续结构评审的时候反复修改，反而拖慢了项目进度。

　　在不同的应用场景下，模组的安装方式也会有区别，比如在工业无线网关这类设备里，模组通常会直接贴片在核心主板上，外壳对应天线的位置会预留塑料透窗，部分对信号要求更高的场景，还会通过IPEX接口引出外置天线，这时候建模的时候还要预留同轴线缆的走线路径，避免线缆被外壳结构压损；而在一些快速原型开发的场景里，模组会焊接在转接板上，通过排针与开发板连接，这时候就要考虑排针的高度与周围接插件的干涉问题，保证插拔的时候不会碰到周边的USB接口或者接线端子。

　　另外要注意的是，模组的金属屏蔽罩是直接与模组的地网络连通的，在做结构设计的时候，不要让屏蔽罩与主板上其他的金属接插件或者带电结构件直接接触，避免出现短路问题，如果需要在模组上方做金属固定压片，压片与屏蔽罩之间要加一层绝缘的麦拉片，厚度控制在0.1mm左右，既可以起到固定作用，又不会造成电气短路。这些细节都是实际量产过程中踩过坑总结出来的经验，在做三维建模的时候把这些结构细节还原到位，才能让模型真正具备工程参考价值，而不是仅仅一个外观展示的模型。
