卡通风格拼装式玩具小火车结构设计

　　这款卡通小火车的结构设计，最初是面向低龄儿童木质拼装玩具产品线做的方案，核心落地场景是少儿手工拼装教具、桌面装饰摆件以及幼儿益智类玩具套装的配套组件，区别于传统精密传动类机车模型，它完全舍弃了复杂的动力传动结构，把设计重心放在拼装容错率、边角安全处理和视觉辨识度上。从实际使用场景出发，这类拼装玩具的核心使用人群是3-8岁儿童，因此所有外露结构边都做了R2以上的圆角倒钝处理，不存在尖锐的切削棱边，哪怕是拼装过程中儿童手持零件磕碰，也不会造成划伤，完全符合儿童玩具的安全设计规范。整体结构采用板块拼接式设计，没有复杂的卡扣过盈配合，所有拼接位的公差带控制在±0.15mm，哪怕是激光切割的木质板材或者3D打印的PLA零件，

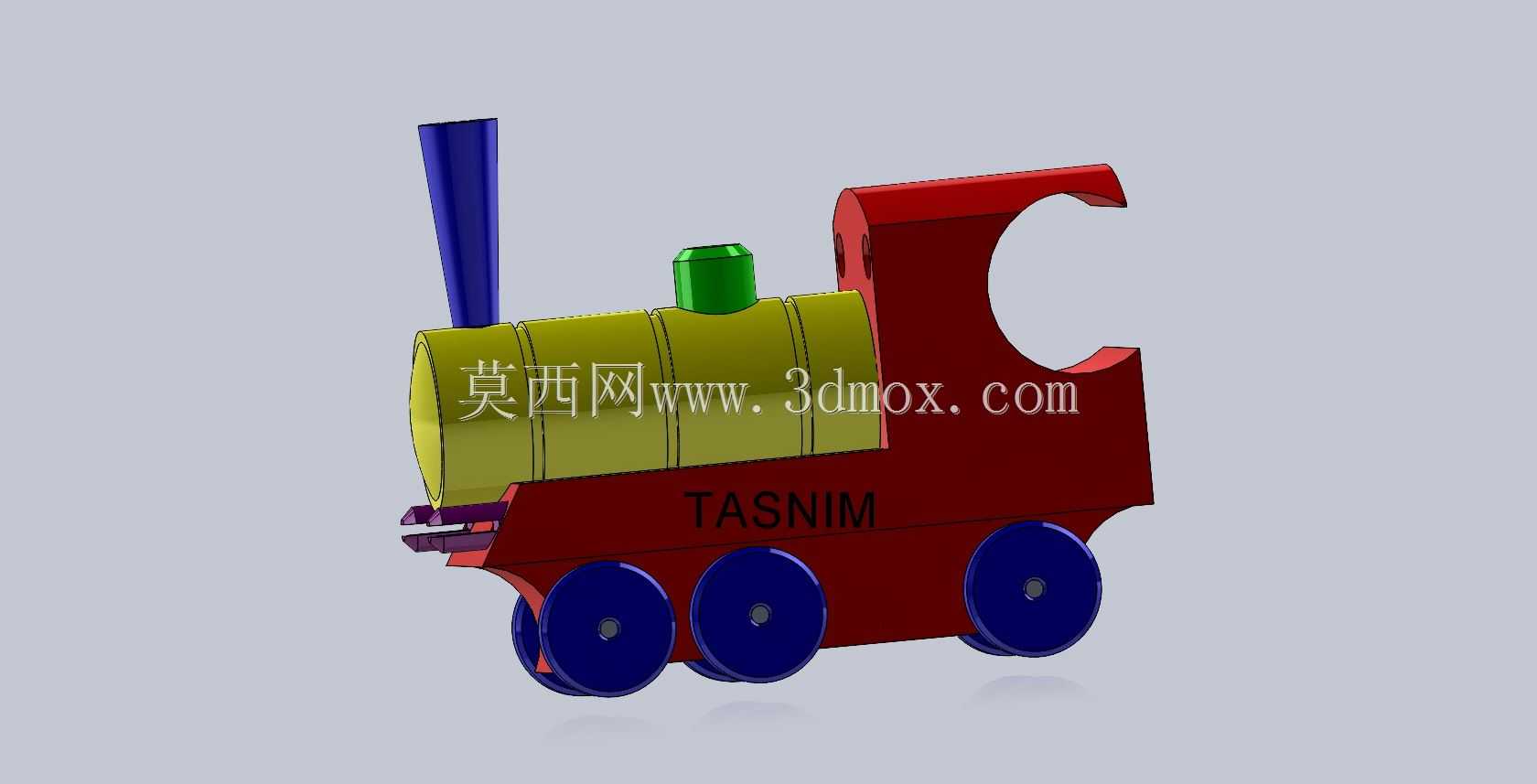

　　不需要额外胶水或者紧固件，就能完成徒手拼装，大幅降低了低龄用户的操作门槛。从结构拆分来看，整个机车分为五个独立模块：红色的车身主承载板、黄绿色的锅炉筒体、蓝色的烟囱、绿色的锅炉顶盖、三组蓝色的行走轮。车身主承载板是整个结构的核心基准件，上部做了半圆弧的C型开口，一方面是还原老式蒸汽机车的驾驶室轮廓造型，另一方面这个开口可以作为儿童手持的提拉位，方便移动拼装完成的成品，下部预留了三个轮轴安装孔，孔位同轴度控制在0.1mm以内，保证轮轴穿入后三个轮子的转动不会出现卡滞。锅炉筒体采用分段式圆弧面设计，表面做了等距的环形凹槽，既还原了老式蒸汽机车锅炉的铆接分段视觉效果，又能在拼装时作为和车身主卡接位的定位标识，

　　筒体和车身的卡接采用嵌入式直插结构，插片厚度和车身卡槽的配合间隙控制在0.1mm，拼装后不会出现松脱晃动。烟囱采用上窄下宽的锥台结构，底部和锅炉顶部的安装孔采用间隙配合，不需要额外固定就能稳定竖立，同时锥台结构也避免了儿童误吞的风险——零件最小截面尺寸大于32mm，完全符合玩具安全的小零件防吞标准。锅炉顶盖是小型圆柱凸台结构，除了造型装饰作用外，还可以作为拼装时的对位基准，儿童可以通过顶盖的位置快速判断锅炉筒体的安装方向，降低装反的概率。三组行走轮采用等直径圆盘结构，轮轴采用光轴直穿设计，没有设置轮缘或者复杂的轨面匹配结构，因为这款玩具并不适配轨道行驶，主要是在光滑桌面或者平面上推行，等直径设计保证推行时的平稳性，不会出现颠簸卡滞，轮子和车身侧板之间预留了0.5mm的间隙，避免轮子转动时和侧板摩擦产生阻力。从安装边界来看，整个成品的外轮廓尺寸控制在长120mm、宽45mm、高90mm的范围内，属于小型桌面级玩具尺寸，不会占用过多收纳空间，所有零件拆分后的最大板块尺寸不超过100mm，适配常规的激光切割加工幅面以及桌面级FDM3D打印机的成型尺寸，不管是小批量木质板材加工还是小批量3D打印打样，都不需要额外定制加工治具，生产成本控制在极低的区间。在设计思路上，刻意弱化了真实机车的复杂结构细节，把所有造型元素做了几何化简化，比如把复杂的锅炉管路、走台板、连杆机构全部省略，只保留最具辨识度的烟囱、锅炉、车轮、车身四个核心视觉元素，

　　哪怕是低龄儿童也能一眼识别出这是火车头造型，同时简化后的结构零件总数只有9个，拼装步骤不超过5步，儿童可以在10分钟内独立完成拼装，获得足够的成就感。另外，车身侧面预留了平整的标识区域，可以根据需求印刷不同的字符或者图案，适配不同的定制化需求，比如作为文创周边、活动纪念品的时候，可以在这个区域印刷专属标识，不需要额外改动整体结构。从结构强度来看，所有零件的壁厚都控制在3mm以上，不管是采用5mm厚度的椴木层板加工，还是3D打印的2mm壁厚结构，都能承受1米高度自由落体的冲击，不会出现零件断裂的情况，完全符合儿童玩具的抗摔要求。轮轴和轮孔的配合采用过渡配合，轮子压入轮轴后不会出现松脱，同时又能保证轮子自由转动，推行时的阻力极小，轻轻一推就能在光滑桌面上滑行20cm以上的距离，具备足够的玩耍趣味性。
