SO-8封装贴片电子元器件三维结构

　　在消费电子、工业控制板卡、汽车电子模块的表面贴装生产线中，SO-8封装的半导体器件是板级电路集成里应用极广的一类无源/有源器件载体，这类封装的三维结构建模，直接关系到PCB布局阶段的干涉校验、钢网开孔设计、回流焊工艺仿真的准确性，很多刚入行的结构工程师在做板卡堆叠时，容易忽略这类小尺寸封装的引脚成型公差、本体与周边器件的安全间距，最后打样回来出现贴装偏移、引脚虚焊甚至本体和相邻高器件碰撞的问题，所以精准还原SO-8封装的三维结构，是板级结构设计里非常基础但又不能出错的环节。

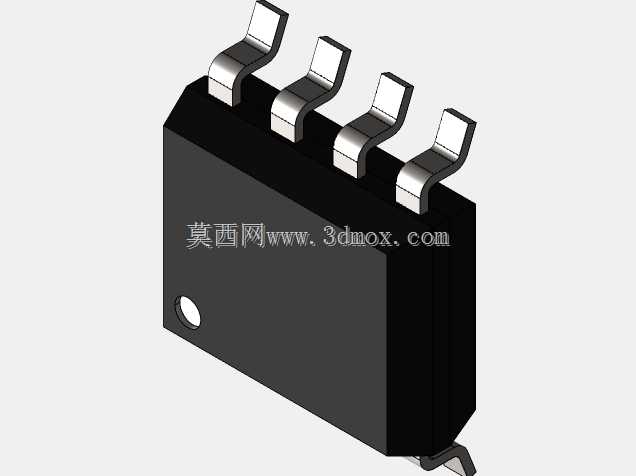

　　从实际应用场景来看，SO-8封装多用于小功率电源管理芯片、信号放大芯片、接口转换芯片的载体，在工控PLC的IO扩展板、伺服驱动器的信号调理板、家用智能电表的计量模块、车载影音的功放小板上都能见到它的身影，这类器件全部采用表面贴装工艺焊接，不需要在PCB上做通孔，能够大幅提升板卡的元件排布密度，缩小整机的体积。做这类封装的三维建模时，首先要明确的是安装边界约束：本体的塑封部分为黑色环氧材质，整体呈长方体结构，本体一侧带有圆形的定位标记，用于生产时确认引脚1的位置，避免贴装时器件方向放反导致电路功能失效。

　　建模过程中，引脚的结构还原是核心难点，SO-8的引脚为双侧引出的鸥翼型结构，每侧4个引脚，引脚采用铜合金基材表面镀锡处理，成型后的引脚有固定的弯折角度，引脚的伸出长度、站立高度、焊盘接触段的平面度，都直接影响焊接的可靠性。建模时不能只做简单的片状拉伸，要还原引脚根部和塑封本体的包裹衔接结构，引脚弯折处的圆角过渡也要符合实际冲压成型的工艺特征，否则在做DFM可制造性校验时，仿真出来的引脚共面度数据会和实际器件存在偏差，误导工艺人员判断钢网的厚度和开孔尺寸。

　　从设计思路上来说，做这个SO-8封装的三维模型，首先要对齐行业通用的封装尺寸规范，明确本体的长宽高尺寸、引脚的中心间距、引脚的宽度与厚度、引脚末端到本体中心的距离，同时要预留出和PCB焊盘焊接后的焊锡爬升空间，不能让模型的引脚和焊盘完全零间隙贴合，要还原实际焊接后焊锡形成的弯月面结构的避让空间。另外，本体上的定位标记位置要准确，圆形凹点的深度和直径也要符合实际器件的特征，方便在PCB装配仿真时，和贴片机的视觉识别特征对应上，验证贴装程序的坐标是否正确。

　　在实际的板卡设计中，SO-8封装周边的器件排布有明确的安全距离要求，比如和相邻的0805阻容件要预留至少0.5mm的间距，和更高的电解电容、接插件要预留1mm以上的操作空间，方便返修时用热风枪拆卸器件不会烤坏周边元件。这个三维模型在构建时，严格按照实际量产器件的尺寸公差做了还原，本体的塑封拔模斜度、引脚表面的冲压纹理、定位标记的凹陷深度都做了写实处理，既可以用于PCB布局阶段的干涉检查，也可以用于生产前的贴装工艺仿真、回流焊温度场仿真的模型输入，还能用于教学场景下表面贴装工艺的演示，帮助新人理解SMT工艺中器件和焊盘、钢网、贴装吸嘴之间的配合关系。

　　很多工程师在做封装库的时候，习惯直接调用软件自带的简化模型，那些模型往往省略了引脚的弯折细节、本体的拔模特征，做简单的两层板布局可能不会出问题，但一旦做高密度的多层板、或者需要做整机的热仿真时，简化模型的本体热阻参数、引脚的导热路径都和实际器件存在偏差，仿真出来的芯片工作温度会比实际值低好几度，很容易导致产品批量上市后出现过热死机的问题。这个写实的SO-8三维结构，把引脚和塑封本体的接触面积、引脚的导热截面都做了准确还原，导入热仿真软件后可以直接赋予对应的材料参数，得到更贴近实际工况的温度场结果，帮助设计人员提前判断散热方案是否合理，要不要在器件上方增加散热焊盘或者导热垫。

　　另外，在做整机的抗振动仿真时，准确的引脚结构模型也能帮工程师更精准地计算器件在振动工况下的引脚应力，避免因为模型简化导致应力计算值偏小，漏掉引脚断裂的风险。毕竟在车载、工业工控这类高振动的应用场景里，SO-8封装的引脚焊点疲劳失效是常见的故障模式，只有模型的结构和实际器件一致，仿真出来的应力数据才有参考价值，才能在设计阶段就通过调整焊盘尺寸、增加固定胶的方式提升焊点的可靠性。
