NX12环境下锥形导流漏斗三维结构设计

　　日常车间里做流体分装、颗粒物料转料的时候，最容易出问题的就是出料口和接料容器的衔接段，要么物料飞溅挂壁，要么流速忽快忽慢堵在转角，这个锥形导流漏斗的结构，就是针对这类转料场景做的优化设计。先从实际使用的边界条件说，这类漏斗常配套在小型分装工位、实验室试剂转移、机加工切削液回收导流的环节，上端敞口的直径做了加宽处理，比常规接料口的单边余量多留了15mm，不管是手持烧杯倾倒还是设备出料口对位，都能留出足够的操作容错空间，不用刻意对准中心也不会让物料洒到外面。

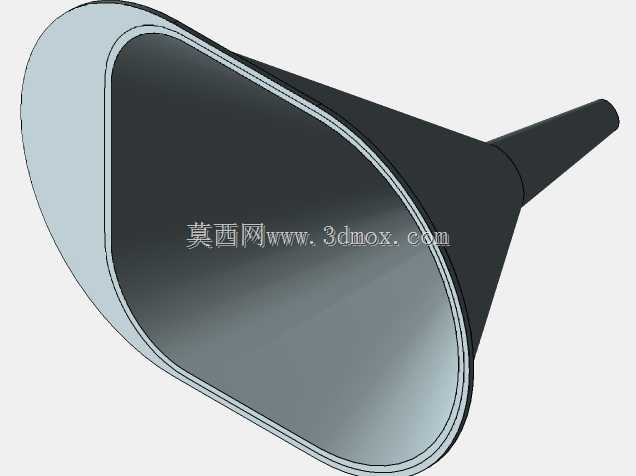

　　整个结构的锥面角度做了反复校核，没有照搬市面上常见的60度锥角，而是根据常用物料的安息角调整到了42度，不管是流动性较好的清水、切削液，还是有一定黏度的润滑油、粒径1mm左右的塑料颗粒，顺着锥面下滑的时候都不会出现积料挂壁的情况，锥面内壁做了等壁厚设计，整体壁厚均匀控制在1.2mm，不管是后续做3D打印样件验证，还是开模做不锈钢冲压件、PP注塑件，都能避免壁厚不均导致的收缩变形问题。下端的出料嘴做了直段延长设计，长度是出料嘴内径的3倍，这个尺寸是为了让流出的物料形成稳定的柱流，不会因为锥面收尾太急导致流束发散，直段外壁做了微小的脱模斜度，要是做注塑生产的话能顺利脱模，要是做金属机加工件也能方便后续接软管，把物料精准导到更小口径的容器里。

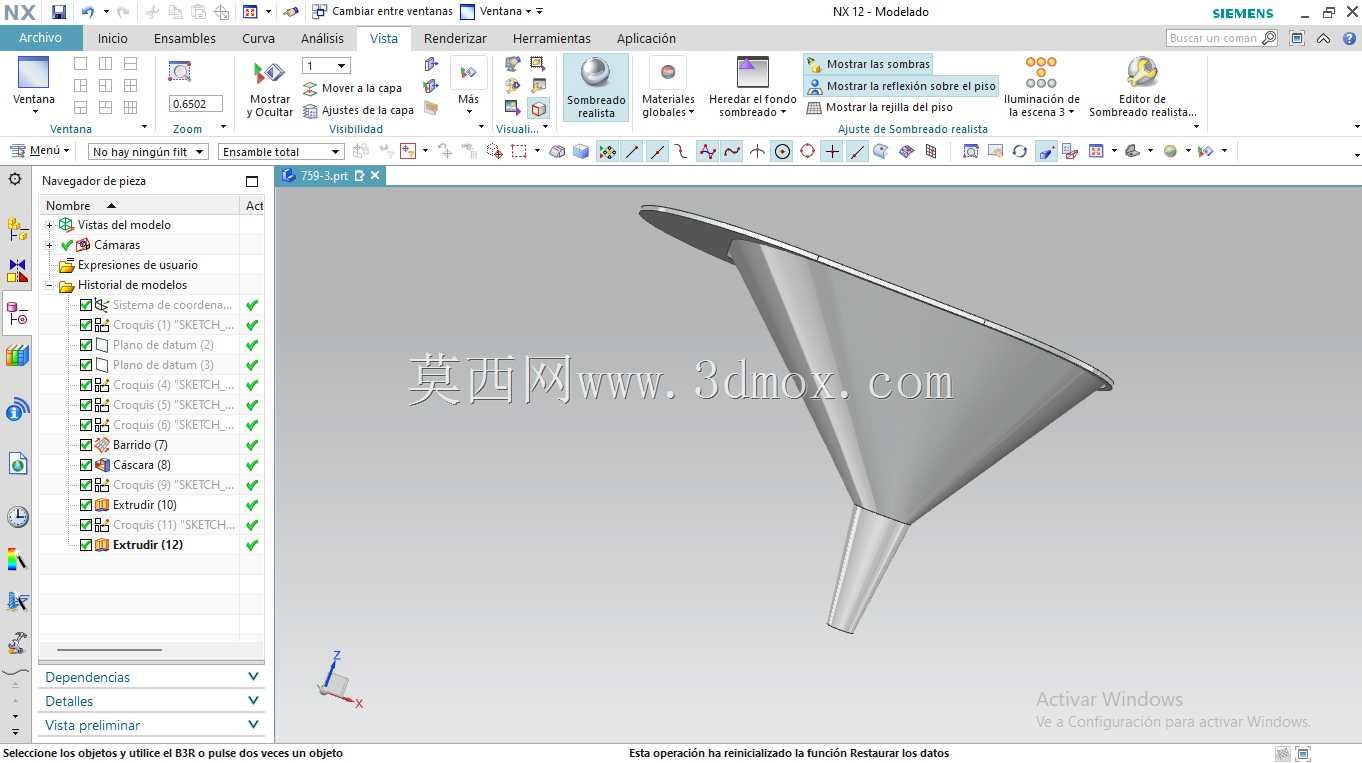

　　建模的时候是在NX12环境里做的全参数化设计，整个锥面用回转特征一次生成，没有额外的拼接曲面，后续要是需要调整适配不同的工位，只需要修改上端敞口直径、锥角、出料嘴内径这几个核心参数，整个模型就能自动更新，不用重新画草图重构特征。边缘位置全部做了R0.8mm的圆角过渡，没有尖锐的直角边，一方面是日常拿取的时候不会划手，另一方面要是用来导流食品级物料或者有清洁要求的试剂，圆角位置不会残留物料残渣，清洁的时候用毛刷一冲就能干净，不会有清洁死角。

　　实际安装的时候，这个漏斗可以通过上端的外翻边搭在接料工位的支架上，不用额外做复杂的固定结构，外翻边的宽度留了8mm，搭在常规的角钢支架或者工位台的开孔上都有足够的支撑面积，满载物料的时候也不会出现侧翻或者滑落的情况。要是需要固定在设备上，也可以在外翻边上均匀打三个安装孔，用螺丝直接锁在设备的出料端，安装公差要求不高，孔位做了长圆孔预留，就算支架的安装孔位有1-2mm的偏差也能顺利装上。

　　从流体通过的性能来看，这个结构的流道没有突然的截面变化，从上端大敞口到下端出料嘴是平滑过渡的，流体经过的时候不会产生紊流，导流的时候噪音也比直角转接头小很多，用来回收机加工的切削液的时候，不会因为流道紊流把切削液里的铁屑溅到外面，也能让切削液顺畅流回回收槽，不会在锥面位置堆积铁屑造成堵塞。要是用来分装颗粒物料，平滑的锥面也不会让颗粒在滑落过程中被卡滞，哪怕是带有一定静电的塑料颗粒，顺着光滑锥面下滑的时候也不会因为静电吸附挂在壁上，每次用完轻轻磕一下就能把残留的物料全部清干净。

　　整个模型的特征树做了分层管理，基准面、草图、回转特征、圆角特征、参数化表达式都单独分组，后续做工程图导出的时候，可以直接生成对应的剖视图、尺寸标注，不用再重新整理模型结构，不管是做手板验证还是批量生产，都能直接对接后续的加工环节，不会出现建模特征混乱导致改型困难的问题。
