JDY-40无线2.4G串口通讯模块结构设计

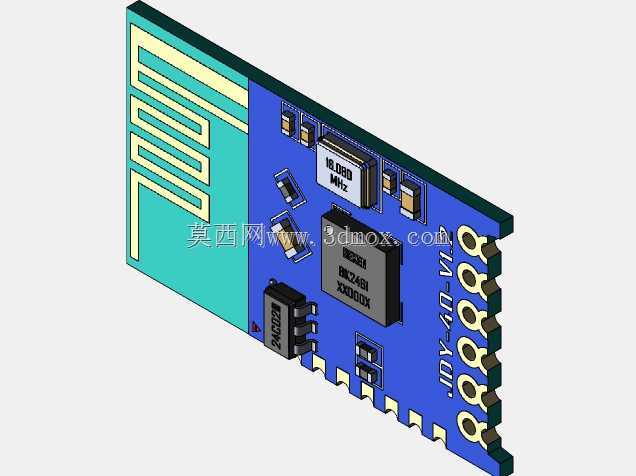

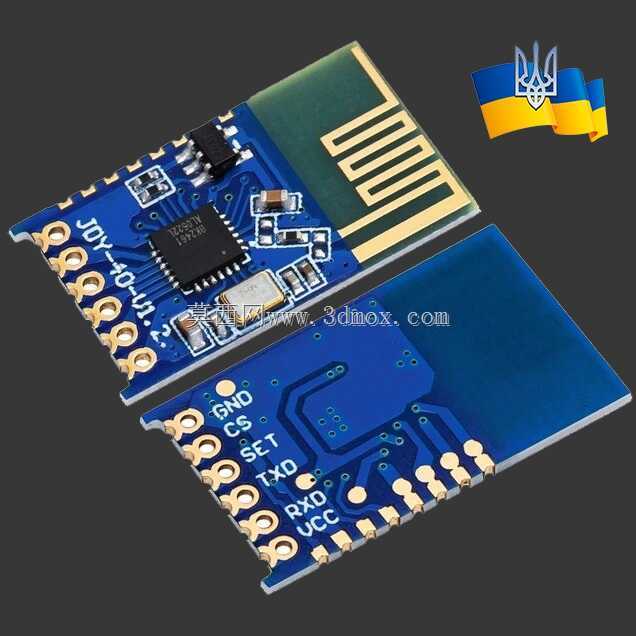

　　在工业现场短距无线数据传输场景中，这类2.4G串口模块常被用于替代传统有线串口布线，解决旋转机构、移动工装、分散式传感节点之间的数据交互难题，比如自动化产线上的工位传感数据回传、小型智能设备的主控与外设通讯、老旧设备的无线改造升级，都能见到这类模块的应用。从结构设计角度看，该模块采用双层蓝油PCB板载设计，板载印制蛇形天线无需外接天线组件，大幅缩减了整机安装时的空间占用，模块两侧排布半孔焊盘，既支持回流焊表贴批量生产，也支持排针插接用于原型验证阶段的快速调试，焊盘引脚定义清晰标注于板身丝印层，包含电源、收发、配置等功能引脚，设计时无需额外查阅引脚定义手册就能完成接线布局。模块的射频电路做了分区铺地处理，

　　数字电路与射频单元之间留有隔离带，能减少板内信号串扰对通讯灵敏度的影响，板载主芯片与外围阻容元件均采用表贴封装，整体板身厚度控制在1.6mm常规PCB厚度范畴，安装时可直接贴装于主控板预留的焊盘区域，也可通过排针抬高安装，适配不同的整机内部堆叠空间。在实际选型建模时，需要重点关注模块的安装边界：板身整体为矩形结构，天线区域位于板身一端，安装时该区域上方不能有金属遮挡件，否则会大幅衰减2.4G信号强度，模块下方铺地区域建议与主控板地网络做良好连接，既可以提升抗干扰性能，也能辅助模块散热。模块的工作状态无需额外指示灯也能通过串口指令查询，对于追求紧凑结构的小型智能设备来说，省去指示灯元件也能进一步压缩板身空间，在做整机结构设计时，

　　可直接将该模块作为标准子部件纳入装配体，预留对应焊盘位置与天线净空区即可，无需额外设计固定结构，依靠焊盘焊接强度就能满足常规工业场景下的抗振动要求，针对高振动场景也可在模块四角预留固定孔位，通过点胶或者微型螺丝辅助固定。这类模块的TTL串口接口可直接对接常见的单片机主控引脚，无需额外电平转换电路，在结构建模时可直接匹配标准2.54mm间距排针的安装尺寸，方便快速完成原型机的搭建设计，板身元件排布紧凑，元件最高高度不超过3mm，对于内部空间局促的手持设备、小型传感终端来说，安装适配性极强。
