PDB40系列铁芯材料扼流圈结构设计

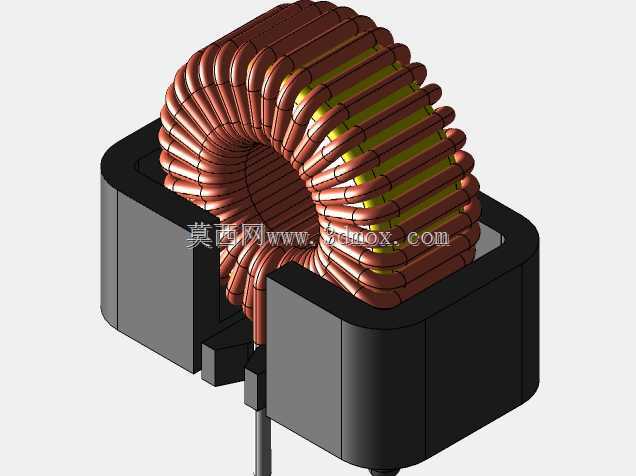

　　在开关电源、变频驱动、工业伺服控制这类存在高频电流波动的电路场景里，扼流圈是抑制差模干扰、平滑电流纹波的核心被动元件，PDB40系列铁芯扼流圈的设计，正是针对中小功率工业控制板卡、电源模块的板载安装需求开发的结构方案。从实际电路工况来看，这类扼流圈通常串联在功率回路的输入或输出侧，依靠磁芯的磁滞特性与绕组的感抗，将回路中不需要的高频尖峰电流转化为磁能暂存再缓慢释放，避免高频杂讯传导到后级敏感电路，同时也能限制回路短路瞬间的电流上升速率，给保护电路争取动作时间。这款扼流圈采用环形铁芯结构，相比传统EI型铁芯，环形磁路没有空气气隙，磁阻更低，相同电感量下可以用更少的绕组匝数，有效降低绕组的直流电阻，减少大电流工况下的铜损发热，

　　同时环形结构的漏磁极小，不会对周边布置的霍尔传感器、信号调理芯片造成电磁干扰，非常适合板上元件密度较高的紧凑型控制设备使用。绕组采用多层平绕的工艺排布，漆包线紧密贴合磁芯环形曲面排列，层间依靠漆包线自身的绝缘漆膜做电气隔离，绕组两端引出直插式引脚，引脚位置与底座的安装卡槽做了对位设计，装配时可以直接将绕好的磁芯组件卡入黑色绝缘底座，不需要额外点胶固定，底座上的限位凸台刚好卡住磁芯的两个侧边，即使设备存在持续的机械振动，磁芯也不会出现位移、绕组引脚不会受拉扯应力断裂。从安装边界来看，这款扼流圈的底座采用方形带定位凸台的结构，底部两个引脚的间距符合常规板载功率元件的引脚孔距规范，设计PCB封装时只需要按照引脚实际位置预留通孔，

　　底座下方预留0.3mm左右的焊盘爬电距离即可，整体安装高度控制在常规板载元件的高度范围内，不会和设备内部的结构支撑件、散热片产生空间干涉。设计过程中需要重点考量绕组的载流能力与磁芯饱和阈值的匹配，PDB40规格的铁芯有效截面积经过核算，可以在额定工作电流下维持足够的磁导率，不会因为直流偏置电流过大出现电感量骤降的问题，绕组线径的选择也匹配了额定电流下的电流密度要求，长时间满负荷工作时绕组温升控制在绝缘材料允许的范围内，避免漆包线绝缘层过早老化失效。外部的黑色绝缘底座采用阻燃工程塑料注塑成型，除了固定磁芯与引脚之外，还能在绕组与PCB板之间形成足够的绝缘隔离，满足强电回路的电气间隙要求，

　　底座侧边的挡墙结构也可以避免焊锡过程中锡渣飞溅到绕组上造成匝间短路。在实际选型应用中，这款扼流圈可以适配几十瓦到上百瓦功率等级的AC-DC电源、DC-DC变换模块，也可以用在变频器的输入滤波回路、伺服驱动器的电流采样回路中，相比同功率等级的其他封装扼流圈，环形结构的散热条件更好，绕组的整个外表面都暴露在空气中，空气对流可以直接带走绕组工作时产生的热量，不需要额外加装散热片就能满足工业设备-20℃到85℃的工作温度范围要求。建模过程中对绕组的排布做了等比例还原，每一圈漆包线的位置、磁芯的倒角弧度、底座的卡扣结构都和实际量产零件保持一致，结构工程师在做设备整体布局时，可以直接调用这个模型核对安装空间、检查与周边元件的安全距离，不需要额外测绘零件尺寸，也能提前模拟生产装配过程中是否存在元件干涉、插件工装是否能顺利对位的问题，减少样机试制阶段的结构修改次数。
