贴片式EFD25五绕组电子变压器结构设计

　　在开关电源、工业控制板卡、小型化供电模块的PCB布局设计中，贴片式变压器的选型与结构适配直接决定了板上空间利用率、供电回路的EMC表现以及生产环节的SMT贴装良率，这款EFD25规格的5+5引脚贴片变压器，正是针对高密度板上安装场景做的结构优化设计。从实际应用场景来看，这类变压器常被用在低压直流供电的小功率开关电源回路里，比如工业传感器的供电模块、工控板卡的隔离供电回路、小型消费类电子的电源转换单元，需要在有限的PCB板面积内完成电压变换、初次级电气隔离的功能，同时要满足波峰焊或者回流焊的贴装工艺要求，不能出现引脚共面度不足导致的虚焊问题。

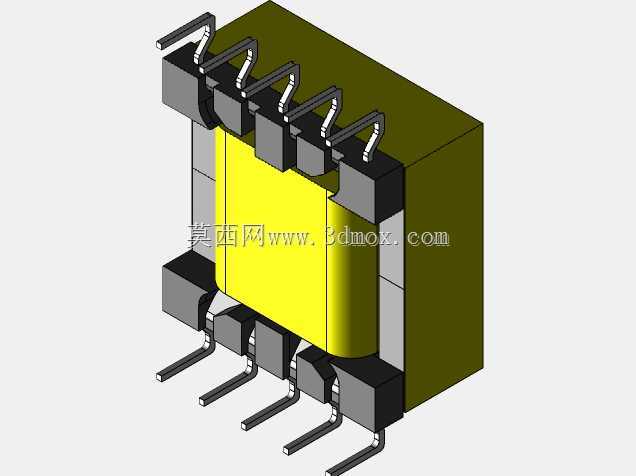

　　从功能特性上看，这款变压器采用EFD型扁平磁芯结构，相比传统EE型磁芯，EFD磁芯的窗口利用率更高，扁平的外形更适配薄型化设备的内部堆叠要求，5+5的对称引脚布局，把初次级绕组分别排布在磁芯两侧的引脚组上，能在结构层面拉大初次级的爬电距离，满足基础的电气隔离要求，不需要额外增加绝缘挡墙就可以达到常规小功率电源的安规距离要求，能有效缩小元件整体的占用体积。磁芯部分采用橄榄绿色的绝缘包覆设计，既可以保护内部绕线不受外力损伤，也能避免生产组装过程中磁芯出现磕碰掉屑的问题，同时包覆层的厚度经过控制，不会超出引脚的安装边界，不会和周边相邻的贴片元件产生干涉。

　　设计思路上，这款模型完全按照实际SMT贴片元件的安装公差要求搭建，引脚采用弯脚成型设计，引脚的伸出长度、折弯弧度都贴合实际量产元件的成型标准，引脚末端的焊盘接触部分做了平面度处理，保证贴装时每个引脚都能和PCB焊盘充分接触。绕组部分的绕线空间在磁芯窗口内做了合理预留，模型里呈现的黄色绕线区域，对应实际生产中的线圈绕制空间，设计时充分考虑了不同线径、不同匝数绕组的容纳能力，5+5的引脚分配可以灵活适配多绕组输出的设计需求，比如单路输入双路隔离输出、带辅助绕组的供电回路等不同的电路拓扑，不需要重新调整元件的安装尺寸，就能适配多种电路方案。

　　外形尺寸与安装边界方面，这款EFD25变压器的本体宽度、长度都严格遵循EFD25磁芯的标准规格，引脚的间距采用标准的贴片元件引脚距，适配常规的PCB焊盘设计规范，元件的总高度控制在扁平安装的合理范围内，不会对设备内部的上层结构造成干涉。安装时只需要按照引脚位置在PCB上对应设计焊盘，不需要额外预留固定结构，依靠焊锡的固定强度就可以满足常规工业场景下的抗振动要求，磁芯两侧的引脚对称分布，也能平衡回流焊过程中元件受到的表面张力，减少立碑、偏移等贴装不良问题。在结构设计评审阶段，这类三维模型可以直接导入PCB设计软件做3D布局检查，提前验证元件和周边结构件、其他电子元件的间距是否满足安全要求，避免打样后出现元件干涉、安装空间不足的问题，也能用来评估电源模块的整体堆叠高度，给设备的结构外壳设计提供准确的元件尺寸参考。对于电源设计工程师来说，准确的变压器三维模型还能辅助评估绕组的散热路径，结合周边的散热结构设计，预判长期工作状态下的元件温度分布，提升电源产品的长期工作可靠性。
