在消费类电子、工业控制板卡、车载电子模块的PCB布局设计中,表面贴装功率电感的选型与结构适配,直接决定了电源回路的纹波抑制能力、板卡空间利用率以及长期运行可靠性。PDS2250系列SMD功率电感器的结构设计,完全围绕高密度表面贴装场景的工程需求展开,从磁路结构到绕组排布,再到外部封装的安装边界,都经过了量产级的结构优化。
从实际功能来看,这类功率电感主要承担DC-DC回路的储能、续流以及高频噪声滤波作用,在大电流负载工况下,需要兼顾低直流电阻与足够的饱和电流裕量,避免电感值在峰值电流下出现大幅跌落,影响电源输出稳定性。其内部采用多层平绕式漆包铜绕组结构,绕组层间排布紧密,在有限的磁芯内部空间内最大化导线截面积,有效降低绕组自身的铜损,减少大电流工况下的器件发热;绕组两端直接与底部金属化端电极连接,避免了额外引线带来的接触电阻与结构冗余,同时保证焊接时的应力能够均匀传递到端电极区域,减少回流焊过程中绕组受力移位的风险。

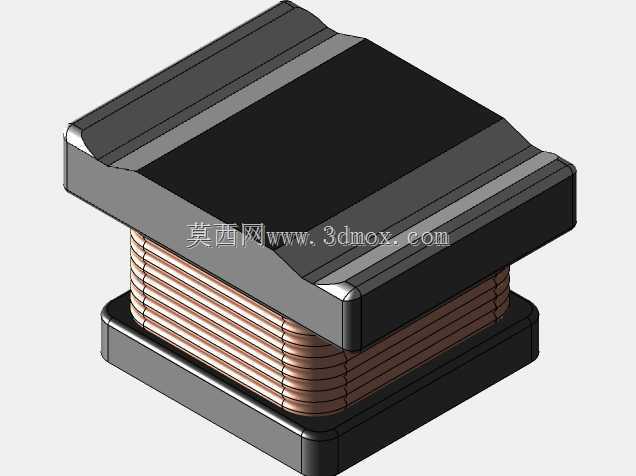

磁芯部分采用屏蔽式结构设计,上下对合的磁性外壳将绕组完全包裹在内部磁路中,相比开放式功率电感,能够大幅降低漏磁,避免对周边的敏感器件如霍尔传感器、高精度信号采样电阻造成电磁干扰,这一特性在高密度布板的便携电子设备中尤为重要——很多便携设备的板卡空间紧张,电感周边往往布置有音频Codec、射频前端等对磁场敏感的电路,屏蔽式结构可以省去额外的磁屏蔽罩,进一步压缩板卡占用空间。磁芯的边角做了圆弧过渡处理,既可以避免绕线过程中尖锐边角划伤漆包线绝缘层,也能在模塑封装时减少磁芯与封装材料之间的应力集中,提升器件的抗机械冲击能力,满足车载、工业场景下的振动工况要求。
外形尺寸与安装边界方面,该系列电感采用标准SMD封装轮廓,顶部封装面平整,可适配高速贴片机的吸嘴拾取要求,满足自动化量产的贴装需求;底部端电极采用大面积平铺设计,焊接后与PCB焊盘的接触面积充足,既保证了焊接强度,也能通过焊盘将器件工作时产生的热量快速传导到PCB的铜箔散热层,降低器件自身的温升。端电极的外侧做了轻微的倒角处理,在回流焊过程中,熔融的焊锡能够顺着倒角形成均匀的焊点爬锡,减少虚焊、立碑等SMT工艺缺陷,提升量产良率。器件的整体高度控制在低剖面范围内,能够适配薄型化电子设备的内部堆叠要求,比如超薄笔记本的电源模块、便携医疗设备的主控板卡,都可以在有限的厚度空间内完成布置,不会与周边的结构件、屏蔽罩产生装配干涉。
从设计思路上,该系列电感没有盲目追求极致的小型化,而是在尺寸、电气性能、工艺可靠性三者之间做了平衡:绕组的匝数设计匹配常用的开关电源工作频率区间,磁芯的气隙设置经过优化,既保证足够的饱和电流能力,又不会因为气隙过大导致额外的铁损增加;外部封装采用耐高温的绝缘材料,能够承受无铅回流焊的高温冲击,不会出现封装变形、绝缘失效的问题。在实际选型应用中,结构工程师可以直接依托该三维模型完成PCB封装的精准匹配,提前核对器件与周边结构件的安全间隙,模拟SMT贴装过程中的吸嘴吸附、焊盘对位情况,避免在样机试制阶段才发现器件干涉、焊盘不匹配的问题,大幅缩短板卡开发的迭代周期。同时,模型还原了绕组与磁芯的实际层叠结构,也能帮助电源工程师更直观地理解器件的磁路走向,在回路布局时更合理地安排电感的摆放方向,进一步优化电源回路的EMC性能。
