PSMT6010贴片式大电流电感器结构设计

　　在消费类电子电源模块、工业控制板卡、车载DC-DC转换回路的选型与结构设计工作中，SMD大电流电感器是决定电源回路纹波抑制能力、负载动态响应表现的核心被动元件，PSMT6010这款扁线绕线结构的表贴电感器，正是针对高密度板卡安装场景下的大电流工况开发的元件结构。从实际应用场景来看，这类电感普遍部署在空间紧凑的PCB板上，比如笔记本电脑的核心供电回路、工业伺服驱动器的辅助电源单元、车载影音系统的稳压模块、小型通信设备的电源输入端，这些场景共同的特点是板上安装空间预留有限，同时回路持续工作电流较高，传统的圆线绕线贴片电感往往存在直流电阻偏大、载流能力不足、饱和电流裕度不够的问题，很容易在满负载工况下出现电感值骤降，进而引发电源输出纹波超标、负载端供电不稳的故障。这款电感采用扁铜线绕制的内部结构，相比同封装尺寸的圆线绕线产品，扁线的导体截面积更大，在相同的绕制窗口内可以实现更低的直流导通电阻，有效降低电感自身的导通损耗，减少板卡工作时的元件发热量，避免长期高温工况下的电感性能衰减。从结构设计思路上看，这款电感采用了屏蔽式的扁平底座结构，磁体部分采用一体化的合金粉末压制成型结构，将绕制完成的扁线线圈完全包裹在磁体内部，既可以实现更高的磁导率，提升单位体积下的电感量，又能够有效屏蔽线圈工作时产生的漏磁，避免漏磁对板卡上周边的敏感信号线路、霍尔元件、高精度采样电阻造成电磁干扰，

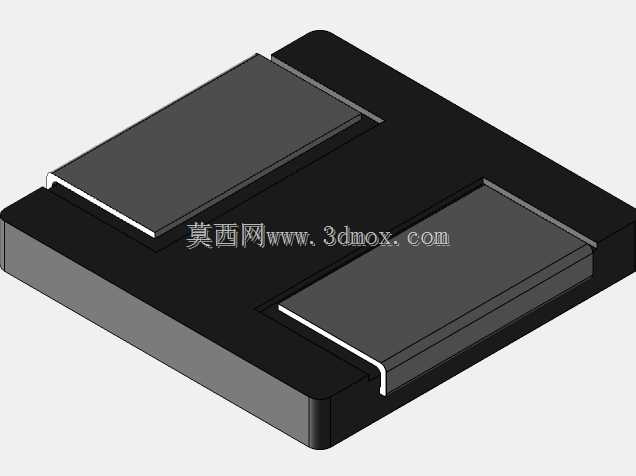

　　这一点在高密度布板的场景下尤为重要——很多工程师在板卡调试阶段遇到的莫名信号干扰、采样值漂移问题，追根溯源往往是功率电感的漏磁没有做好屏蔽，干扰了周边的敏感回路。外形尺寸与安装边界方面，这款电感采用标准的SMD表贴封装设计，整体外形为规整的长方体结构，两个引出端为扁平的金属焊片，从磁体本体两侧底部延伸而出，焊片的平面度控制在表贴工艺要求的公差范围内，可以适配标准的SMT回流焊工艺，不需要额外的人工插装工序，能够匹配自动化产线的高速贴装需求，大幅提升板卡的组装效率。安装时需要注意，焊盘的设计尺寸需要与电感引出端的宽度、长度匹配，焊盘之间的间距要严格对应电感本体的引脚跨度，避免出现回流焊后元件偏移、虚焊、立碑的工艺问题；

　　同时在板卡布局时，电感本体下方尽量避免布置敏感的信号走线，虽然是屏蔽式结构，但紧贴磁体底部的区域仍然存在微弱的杂散磁场，保持适当的安全间距可以进一步提升电路工作的稳定性。从功能特性上看，扁线绕制的结构让这款电感的饱和电流表现更优异，当回路中出现瞬时大电流冲击时，电感值的下降幅度控制在合理范围内，不会因为磁芯瞬时饱和导致电感失效，能够很好地应对负载动态变化时的电流冲击，比如CPU核心供电在负载跳变时的瞬时电流拉载场景，这类电感可以保持稳定的电感量，配合输入输出电容完成能量的存储与释放，平滑输出电压的波动。磁体本身的材质选择也兼顾了高温工况下的性能稳定性，在板卡常见的工作温度范围内，磁芯的磁导率变化率控制在较低水平，

　　不会因为温度升高出现电感量大幅漂移的问题，保证电源回路在全温域范围内的工作稳定性。在实际建模设计过程中，需要准确还原电感本体的外形倒角、引脚的弯折弧度、磁体表面的平面度细节，这些细节直接影响到结构设计阶段的板卡干涉检查准确性——很多新手工程师在做PCB结构适配时，往往忽略元件引脚的弯折高度、本体底部的微小凸台结构，导致实际贴装后元件与周边的结构件、散热片出现干涉，不得不返工修改板卡或者结构件的设计，造成项目进度的延误。另外，这款电感的扁平外形设计也适配了当下电子产品轻薄化的设计趋势，整体高度控制在较低的水平，可以部署在板卡与结构外壳之间间隙有限的区域，不需要为电感单独预留过高的安装空间，帮助结构工程师在有限的产品内部空间里完成更多功能模块的布局。
