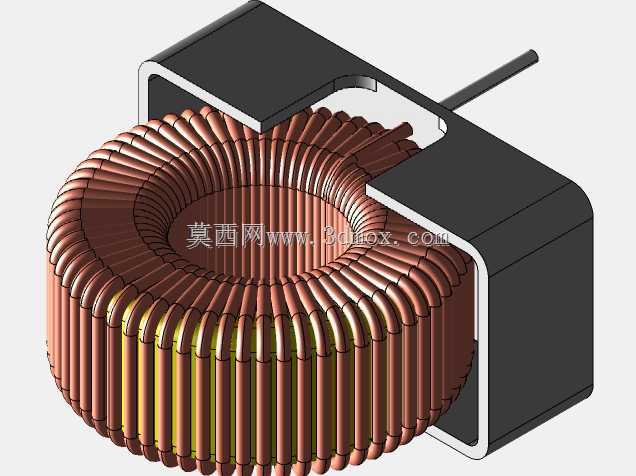

在工业数控设备、伺服驱动系统、高频开关电源的EMC滤波回路设计中,磁环式扼流圈是抑制共模传导干扰的核心被动元件,本次呈现的PDB106系列铁芯扼流圈,针对CA6140这类普通车床的电控系统干扰抑制需求做了定向结构优化,区别于常规裸磁环绕线电感,该结构额外增加了U型折弯金属屏蔽外壳,可在不额外占用PCB安装投影面积的前提下,降低绕组自身向外辐射的高频磁场,同时屏蔽外部空间杂散磁场对磁环工作磁导率的干扰。从实际应用场景来看,车床电控柜内存在接触器分断火花、伺服驱动器载波辐射、供电线路浪涌等多重干扰源,扼流圈串联在交流供电输入端时,可利用高磁导率铁芯对共模高频信号呈现的高阻抗特性,将干扰能量转化为热能耗散,同时对差模工频电流呈现极低阻抗,
不会影响主回路的正常供电效率。设计过程中首先确定磁环的材质选型,采用高初始磁导率的铁氧体磁环作为核心导磁载体,绕组采用多层密绕结构沿磁环圆周均匀排布,绕制时严格控制每匝线圈的排布间距,避免相邻匝间出现分布电容过大导致高频滤波特性劣化的问题,绕组端部预留直插式引脚,引脚长度适配常规2mm厚PCB的波峰焊工艺要求,引脚位置度公差控制在±0.2mm范围内,可直接适配对应规格的PCB封装焊盘,无需二次整形。外围的屏蔽外壳采用冷轧钢板折弯成型,表面做镀彩锌钝化处理,兼顾导磁屏蔽性能与防锈耐蚀能力,外壳的两个安装支脚预留螺丝过孔,可在PCB焊接完成后额外通过M3螺丝将扼流圈整体固定在电控柜安装板上,
避免设备运行过程中的振动导致绕组引脚出现疲劳断裂。从安装边界尺寸来看,磁环本体的外径、内径、高度参数匹配10A额定工作电流下的绕组线径选型需求,屏蔽外壳的整体外轮廓尺寸在设计时预留了0.5mm的安全间隙,避免外壳与绕组漆包线直接接触造成绝缘破损,外壳与磁环之间的间隙采用耐高温绝缘纸做衬垫隔离,可在-40℃到125℃的工作温度范围内保持绝缘性能稳定。实际选型应用时,该结构扼流圈可覆盖10kHz到30MHz频段的共模干扰抑制,在车床数控系统的供电回路中使用时,可有效降低系统对外的电磁辐射发射值,满足工业设备EMC测试的Class B等级要求,同时屏蔽外壳的存在可避免扼流圈自身的漏磁对附近安装的霍尔传感器、编码器等磁敏感元件造成工作干扰。
结构建模过程中对绕组的排布做了等距阵列处理,还原了实际绕线工艺中线圈的层叠状态,屏蔽外壳的折弯圆角、安装孔位、引脚伸出长度均按照实际量产工艺参数绘制,可直接用于电控系统的结构干涉检查、PCB封装匹配验证,也可作为同类磁环电感结构设计的参考基准,帮助结构工程师快速完成滤波回路元件的布局选型,减少实际打样过程中的尺寸匹配问题。
