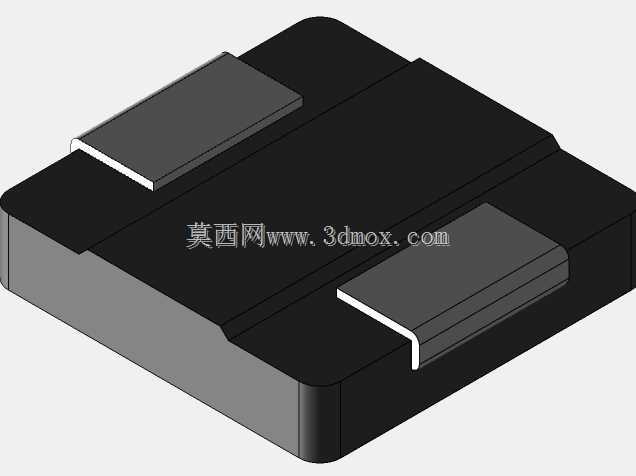

PSMT4010贴片式大电流电感器三维结构

　　这款PSMT4010规格的贴片式大电流电感器，是面向高密度板载功率电路开发的表面贴装磁性元件，在消费类电子电源模块、工业控制板卡DC-DC转换回路、车载低压供电支路、通信设备供电端等场景中承担储能、滤波、抑制电流尖峰的核心作用，区别于传统小信号电感，这类大电流扁线绕制电感需要同时兼顾低直流电阻、高饱和电流、小安装占位的多重需求，是当前紧凑型功率电路设计中选型频率极高的被动元件。从结构设计逻辑来看，这款电感采用一体化屏蔽式塑磁外壳封装，主体磁路采用闭合式结构设计，能够有效降低绕组工作时的漏磁辐射，避免对板上周边高精度信号线路造成电磁干扰，这一点在数模混合电路板的布局中尤为关键——很多工程师在早期选型非屏蔽电感时，

　　经常遇到开关电源纹波耦合到相邻ADC采样线路的问题，而屏蔽式结构的电感能够将绝大部分磁场约束在元件本体内部，大幅降低PCB布局时的电磁兼容整改难度。绕组部分采用扁铜线绕制而非传统圆铜线，是这款电感实现大电流承载能力的核心设计点：相同绕组窗口面积下，扁线的导体填充率比圆线高出30%以上，能够在有限的本体尺寸内做到更低的直流电阻，减少大电流工况下的绕组铜损，避免元件工作时出现异常温升；同时扁线的散热接触面积更大，配合底部与PCB焊盘贴合的金属端子，能够将绕组工作产生的热量快速传导到电路板铜箔上扩散，进一步提升长期工作的电流承载冗余。从外形与安装边界来看，这款电感采用标准SMD表面贴装封装，两端的弯折金属端子直接与绕组引出端焊接为一体，端子焊接面平整，能够适配常规回流焊工艺，不需要额外的通孔插装工序，匹配SMT生产线的全自动贴装要求，在批量生产时可以大幅提升装配效率。本体的边角做了圆弧过渡处理，既可以避免模塑成型时的应力集中导致外壳开裂，也能减少贴装过程中吸嘴拾取时的定位偏差，适配高速贴片机的拾取精度要求。在实际选型匹配时，工程师需要重点核对该电感的安装占位尺寸与PCB焊盘设计的匹配度，两端焊盘的宽度、间距需要与元件端子尺寸完全对应，避免出现焊接偏移、虚焊的问题；同时因为这类大电流电感工作时存在一定的本体发热，布局时需要在元件周边预留足够的散热铜箔区域，尽量避免将热敏元件比如高精度采样电阻、晶振等布置在电感的正下方或者相邻1mm范围内，

　　防止电感温升影响周边元件的参数精度。从结构建模的细节来看，这款电感的三维模型完整还原了本体的塑磁外壳轮廓、扁线绕组的层叠结构、两端焊接端子的弯折弧度与焊接面平面度，没有做过度的结构简化，在做PCB板级3D装配检查时，可以直接导入模型进行干涉校验，确认元件与周边结构件、板上其他 tall 元件之间的安全间隙，避免生产组装时出现元件顶壳、装配干涉的问题。很多硬件结构工程师在做产品整机3D布局时，经常因为被动元件的模型过度简化，导致实际打样后出现元件与外壳加强筋干涉、或者端子与相邻走线安全距离不足的问题，而精准还原细节的电感模型能够在设计阶段就提前规避这类问题，减少打样整改的迭代次数。另外，这款电感的磁芯与外壳采用一体化包封结构，

　　没有额外的拼接缝隙，在抗机械振动、冲击的性能上优于组装式结构的电感，能够适配车载、工业设备这类存在持续振动的应用场景，不会因为长期振动出现磁芯松动、绕组位移导致的电感参数漂移问题。在电路功能层面，这类大电流SMD电感主要用在buck、boost等拓扑的开关电源回路中，作为储能元件在开关管导通时存储能量，关断时向负载释放能量，同时配合输出电容滤除开关动作产生的电压纹波，低DCR的特性能够减少回路的导通损耗，提升电源整体的转换效率，尤其是在大电流输出的供电回路中，毫欧级的DCR差异就会带来明显的效率区别和温升区别，这也是扁线绕制电感在当前大功率小体积电源设计中被广泛应用的核心原因。建模过程中对端子的共面度做了精准还原，两个焊接端子的底面处于同一水平面，公差控制在SMT工艺要求的范围内，在做板级装配仿真时，可以准确模拟焊锡的厚度与焊接后的应力分布，帮助工程师优化焊盘的设计尺寸，减少焊接后因为应力不均导致的元件开裂、焊盘脱落等工艺问题。
