PDB50系列铁芯材料扼流圈结构设计

　　在工业电气传动、大功率开关电源、光伏逆变、变频调速系统的电路拓扑中，扼流圈是抑制电流尖峰、滤除高频谐波、平滑直流纹波的核心无源器件，PDB50系列铁芯材料扼流圈的设计，正是针对中功率等级电力电子设备的EMC优化需求开发，适配多数工业控制场景下的线路滤波与储能需求。从实际应用场景来看，这类扼流圈常被布置在变频器直流母线侧、PFC功率因数校正电路输出端、伺服驱动器电源输入端口，工作时需要承受持续的直流偏置电流叠加高频交流纹波，对磁芯的饱和特性、绕组的载流能力、整体的散热表现都有明确的工程要求。

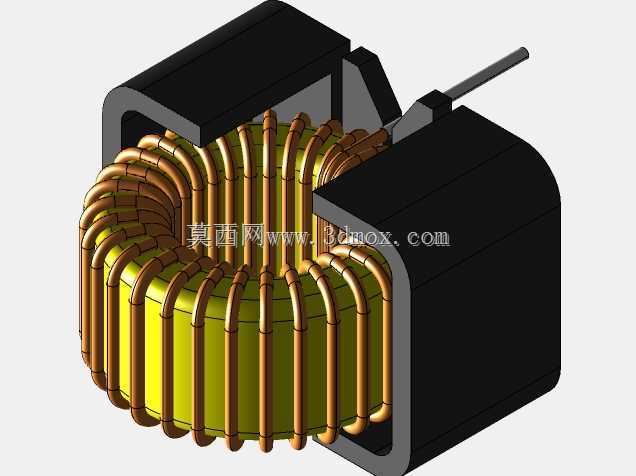

　　设计阶段首先围绕磁路结构做选型考量，采用闭合式C型铁芯外壳搭配环形磁芯的组合结构，环形磁芯本身具备磁路闭合无气隙、漏磁小的先天优势，相比传统EI型铁芯，相同电感量下的磁芯体积可以压缩15%左右，同时绕组均匀环绕在环形磁芯表面，每匝线圈产生的磁场方向沿磁芯圆周闭合，对外的电磁辐射干扰大幅降低，能减少对周边控制回路、信号采集线路的串扰。外部的C型黑色壳体一方面承担磁屏蔽的辅助作用，进一步约束漏磁向外扩散，另一方面作为结构支撑件，为绕组提供物理防护，避免生产装配、设备运输过程中线圈受外力磕碰出现绝缘层破损、绕组变形的问题，同时壳体与磁芯之间预留的均匀间隙，可填充导热绝缘灌封材料，将绕组工作时产生的焦耳热快速传导到壳体表面，提升器件长期工作的热稳定性。

　　绕组设计上采用多层圆铜线密绕结构，铜线表面做高强度绝缘漆层处理，匝间保持均匀排布，避免相邻绕组出现局部挤压导致绝缘间距不足的问题，绕组的引出端做平直硬引脚处理，引脚位置与壳体侧边的出线槽精准匹配，既可以适配PCB板插装焊接的工艺要求，也能通过接线端子实现螺栓式固定连接，满足不同装配场景的安装需求。从安装边界来看，该系列扼流圈的整体外形为方正带圆弧过渡的块状结构，底部为平整安装面，可通过壳体自带的安装孔直接固定在设备安装板或者散热器表面，安装孔位间距按照行业通用的50mm级功率器件安装规范设计，不需要额外定制安装支架，能直接替换同规格参数的其他品牌扼流圈，降低设备选型的适配成本。

　　实际功能特性层面，该扼流圈选用的铁芯材料具备高饱和磁通密度、低高频损耗的特点，在额定工作电流下磁芯不会出现深度饱和，电感量衰减幅度控制在工程允许范围内，能够持续稳定发挥滤波扼流作用；绕组的线径选型按照长期额定工作电流的载流密度做冗余设计，在环境温度40摄氏度、自然对流散热的条件下，绕组温升不超过绝缘材料的允许温度阈值，保证器件的使用寿命满足工业设备10年以上的运行要求。设计过程中还充分考虑了生产工艺的可实现性，环形绕组的绕制路径适配常规环形绕线机的作业范围，不需要定制特殊绕制工装，壳体采用卡扣加粘接的组合固定方式，装配工序简单，适合批量规模化生产，能有效控制生产制造成本。在设备选型匹配时，设计人员可根据电路的额定工作电流、需要抑制的纹波频率、目标电感量参数，直接对应选用该系列对应规格的扼流圈，不需要额外做磁路仿真验证，缩短电气系统的开发周期。
