PDS218系列SMD功率电感器三维结构设计

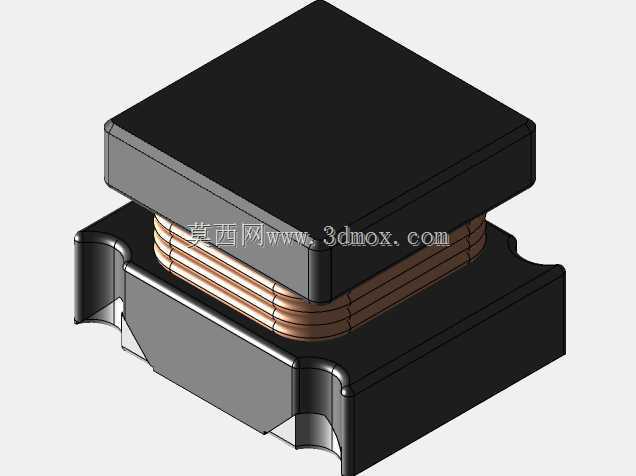

　　在消费电子、工业控制、车载电子的板级电源设计场景中，表面贴装功率电感是DC-DC转换回路、电源滤波链路里不可或缺的被动元件，PDS218系列SMD功率电感器的结构设计，完全围绕自动化SMT贴装工艺、大电流载流能力、低磁漏特性这几个核心工程需求展开。从结构组成来看，该款电感采用上下分体式磁芯结构，磁芯选用屏蔽式合金材质，能够将线圈产生的磁场约束在磁芯腔体内部，相比传统开放式绕线电感，可大幅降低周边电路的电磁干扰，避免对板上高精度信号采样线路、射频模块造成串扰，适配高密度布板的紧凑型电源模块设计。中间的绕线部分采用多股扁平漆包铜线叠绕工艺，相比同线径的圆铜线绕制结构，扁平线的槽满率更高，相同磁芯窗口面积下可以实现更低的直流电阻，

　　有效降低电感在持续通流状态下的铜损，减少器件工作时的温升，提升电源转换效率，同时多股线结构也能缓解高频工况下的集肤效应带来的交流损耗，适配开关频率在几百kHz到数MHz区间的电源管理芯片应用。在安装边界设计上，器件底部的焊端采用与磁芯本体一体化成型的弯折金属端子，端子的共面度控制在0.1mm以内，能够适配标准SMT回流焊工艺，焊接时焊锡可以沿着端子侧面的爬锡槽充分浸润，形成可靠的焊点，避免虚焊、立碑等贴装不良问题；器件整体的外形轮廓做了边角倒钝处理，磁芯本体的上下合模缝处做了密封涂覆，既可以避免贴装过程中吸嘴取件时出现漏气偏移，也能提升器件的耐潮、耐盐雾性能，满足工业级应用的环境可靠性要求。从实际选型适配角度，

　　该结构的电感在设计时充分考虑了不同功率等级的适配性，磁芯的中柱气隙经过精准调校，能够在保证额定电流下电感量衰减幅度不超过30%的前提下，避免大电流冲击下出现磁饱和现象，可广泛应用在便携式设备的快充电源回路、工控主板的分布式供电节点、车载影音系统的电源滤波、通信终端的负载点供电等场景。建模过程中，对绕线部分的层叠间隙、磁芯合模的配合公差、焊端的伸出长度都做了1:1的还原，结构工程师在进行PCB布局时，可以直接调用该模型进行器件干涉检查，确认与周边电容、散热片、结构壳体的安全距离，避免后期打样时出现器件高度超差、焊盘与器件端子不匹配的问题；同时模型也还原了磁芯表面的平整度、绕线的排布规律，能够用于生产工艺的可视化指导，

　　帮助产线作业人员快速识别器件的极性方向、贴装基准点，减少上料时的反向错件风险。不同于插件式电感需要人工焊接、占用板上通孔资源的缺陷，这款SMD结构的功率电感完全适配全自动化贴装产线，能够大幅提升PCBA加工的生产效率，降低人工成本；屏蔽式的结构设计也让器件在高密度排布时，不需要在相邻电感之间预留额外的电磁隔离空间，能够帮助硬件工程师压缩PCB的布板面积，实现终端产品的小型化、轻量化设计。在结构细节上，磁芯底部与焊端的结合处做了应力释放结构，当PCB板在温冲测试、机械振动工况下发生形变时，焊端可以通过微小的形变吸收应力，避免磁芯出现开裂、焊端脱落的失效问题，提升器件在复杂工况下的长期可靠性。
