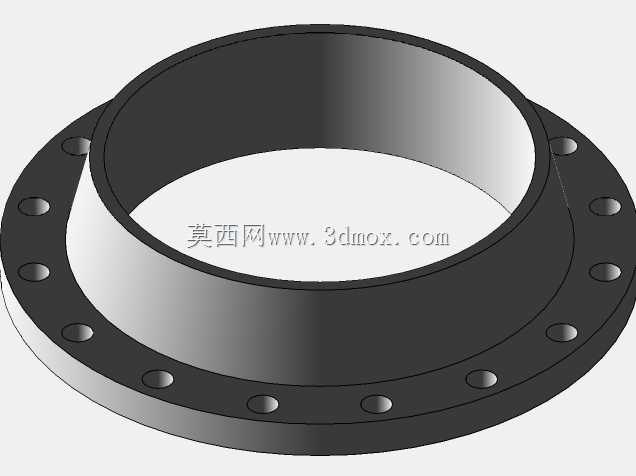

18英寸150磅带颈对焊突面法兰结构

　　在石化、市政给排水、大型暖通、船舶动力等中低压流体输送管路系统中，法兰是实现管段之间、管段与设备之间可拆卸刚性连接的核心承压部件，本次涉及的带颈对焊突面法兰，适配18英寸公称通径的管路，压力等级对应150磅级，是大口径中低压管路布设中常用的连接构件。从实际工程应用来看，这类大口径法兰常出现在循环水主管路、低压蒸汽输送干线、大型储罐进出口接管位置，相比平焊法兰，带颈对焊的结构设计让焊缝位置远离法兰密封面，焊接作业时的热变形不会直接影响密封面平面度，同时颈部的锥形过渡结构能有效分散管路运行时的轴向应力、径向弯矩，避免应力集中在焊缝区域导致的疲劳开裂问题，适配长期带温、带轻微振动的管路工况。从结构设计逻辑来看，

　　突面密封面的形式是150磅级低压法兰的主流选择，密封面凸起的平面结构加工难度低，配套非金属软垫片、缠绕式垫片即可实现可靠密封，安装时对中的容错率更高，大口径管路安装时不需要像凹凸面、榫槽面法兰那样反复校准密封面嵌合位置，能有效缩短现场安装的对位时间。法兰盘周向均匀分布的螺栓孔，数量与孔径严格匹配对应压力等级的规范要求，螺栓孔采用跨中布置方式，避免螺栓受力时法兰盘出现局部变形不均的问题，安装时穿入螺栓后按对角顺序分次拧紧，能让整个密封面的垫片压缩量保持均匀，杜绝局部压溃或者压合不足导致的泄漏。颈部的高度与壁厚设计经过应力校核，从法兰盘位置向接管端平滑过渡，壁厚逐渐与对接的18英寸钢管壁厚匹配，焊接时可以直接将接管与法兰颈端做对焊连接，

　　焊缝为全熔透对接焊缝，相比角接焊缝的强度更高，能承受管路内部压力波动带来的轴向拉力，也能适配管路系统做压力试验时的瞬时超压工况。从安装边界来看，这类法兰的外径尺寸、螺栓孔中心圆直径、密封面外径、颈部高度都有统一的尺寸规范，不需要单独定制适配的连接件，现场安装时只要是同通径同压力等级的法兰、阀门、设备接口都可以直接配对，互换性极强。密封面的表面粗糙度控制在适配软垫片的范围，既不会因为过于光滑导致垫片受压后滑移，也不会因为粗糙度过大导致密封面微观间隙无法被垫片填充。实际选型过程中，这类法兰的适用温度范围随配套垫片变化，搭配橡胶垫片可用于常温给排水管路，搭配石墨缠绕垫片可用于200摄氏度以内的低压蒸汽管路，适用场景覆盖多数民用、

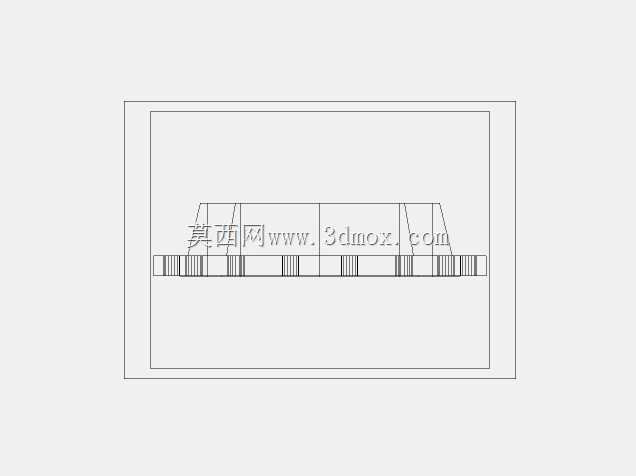

　　工业低压流体输送场景。建模过程中，法兰盘的平面度、螺栓孔的位置度、颈部过渡的圆角都是需要重点控制的结构细节，螺栓孔的位置度偏差过大会导致现场安装时螺栓无法穿入，密封面平面度超差会导致垫片压缩不均出现泄漏，颈部过渡圆角过小会导致应力集中系数升高，长期运行容易在过渡位置出现裂纹。另外法兰背面与螺母接触的平面也做了平行度控制，避免拧紧螺栓时螺母出现偏斜，导致螺栓承受附加弯曲应力，降低螺栓的连接强度。对于大口径法兰来说，运输和存放过程中需要重点保护密封面，避免磕碰导致密封面出现凹坑、划痕，一旦密封面损伤，现场修复难度极大，往往需要整体更换，会直接影响管路施工进度。在管路系统运行过程中，法兰位置是最容易出现泄漏的薄弱点，因此结构设计时的应力分布合理性、加工时的形位公差控制、安装时的螺栓拧紧顺序与扭矩控制，都会直接影响整个管路系统的运行可靠性，这类标准化的带颈对焊法兰，正是通过统一的尺寸规范、经过验证的结构形式，来降低从设计、加工到安装全流程的出错概率，保障管路连接的长期稳定。
