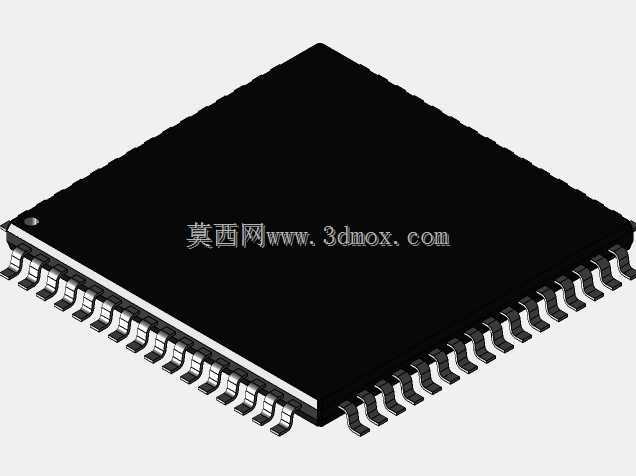

TQFP64封装14x14mm引脚间距0.8mm芯片

　　在消费电子、工业控制、车载电子等各类电路板设计场景中，表面贴装类集成电路的封装选型直接决定了PCB布局密度、生产焊接良率以及后期设备运行的长期可靠性，TQFP64作为薄型四方扁平封装的经典规格，是64引脚通用MCU、接口转换芯片、逻辑器件最常采用的封装形式之一。这款封装的本体尺寸设定为14mm见方，引脚间距统一为0.8mm，属于中等引脚密度的表贴封装，既不会因为引脚间距过小导致常规SMT产线焊接难度陡增，也不会因为本体尺寸过大占用过多PCB板面空间，适配从两板到六层板的多数常规电路板设计需求。

　　从实际设计落地的角度看，这类封装的引脚采用鸥翼式外伸结构，所有引脚均匀分布在封装本体的四个侧边，单侧边引脚数量为16只，引脚成型后的共面度是建模时需要重点把控的参数——如果引脚高度差超出0.1mm的公差范围，回流焊过程中就容易出现虚焊、引脚翘起等批量生产问题，因此建模时每一侧的引脚阵列都需要严格对齐基准平面，引脚的弯折弧度、末端焊区的宽度厚度都要匹配实际量产的封装尺寸规范，不能随意简化弯折结构，否则导出的STEP模型导入PCB设计软件后，会出现焊盘与引脚位置不匹配、3D干涉检查误报的问题。

　　封装本体的主体采用黑色环氧树脂塑封结构，建模时本体边缘的微小脱模倒角、本体表面的平整度都做了还原，没有做过度的圆角简化，能够真实还原芯片贴装到板上后的实际高度空间，方便结构设计人员做板卡上方的壳体间隙校核——很多便携类电子产品的板卡上方间隙往往只有1-2mm，芯片本体高度的建模误差很容易导致后期壳体装配时出现顶壳问题，因此模型的本体高度严格按照TQFP封装的标准厚度设定，没有随意增减尺寸。

　　在安装边界的设计考量上，这款封装的焊盘布局需要在引脚外侧预留足够的维修空间，通常每侧引脚外要留出至少1mm的操作空间，方便后期返修时用热风枪拆卸芯片，建模时的引脚外伸长度完全匹配标准焊盘的外伸尺寸，结构设计人员可以直接参考模型的外轮廓划定PCB上的器件禁布区，避免在芯片下方、引脚周边布置过高的元器件导致焊接遮挡或者维修困难。不同于BGA类隐藏引脚的封装，TQFP的鸥翼引脚可以在焊接后直接通过目视或者AOI设备检测焊接质量，对于中小批量的产品生产来说，这类封装的生产容错率更高，对SMT设备的精度要求也更宽松，不需要配备昂贵的X-Ray检测设备就能完成焊接质量校验，因此在工业控制类板卡、低成本消费电子产品中应用极为广泛。

　　建模过程中特意规避了很多通用封装模型常见的简化错误：比如引脚的截面不是简单的矩形，而是按照实际冲压引脚的截面形状做了微小的厚度渐变，引脚与塑封本体衔接的位置做了嵌入式的衔接结构，不是简单的把引脚贴在本体侧面，能够更真实的还原芯片实际的装配形态，不管是用来做产品的爆炸图渲染、电路板装配仿真，还是导入EDA软件做3D布局校验，都能提供准确的空间参考。另外，封装本体的四个边角做了符合实际生产的微小倒角，没有做尖锐直角处理，避免3D打印或者结构干涉检查时出现不必要的误判。

　　在实际设备应用中，这类64引脚的TQFP封装常用来做主控MCU、CAN总线收发接口、AD采样芯片等核心器件，工作时的芯片表面温升需要通过PCB焊盘的铜箔散热，因此模型的本体底部与PCB接触的平面做了平整处理，方便热仿真时设置正确的接触热阻参数，不需要后期再调整模型的接触面平整度。很多设计人员在选型时容易忽略封装的引脚成型公差，这款模型的引脚弯折角度严格按照JEDEC标准设定，引脚末端的焊区平面与PCB板面完全平行，能够准确模拟实际焊接后的引脚形态，不会出现引脚悬空的建模错误。对于刚接触电路板结构设计的人员来说，准确的封装3D模型能够帮助快速建立不同封装规格的空间尺寸概念，避免在布局时出现器件干涉、装配间隙不足的低级错误，减少后期打样的迭代次数。
