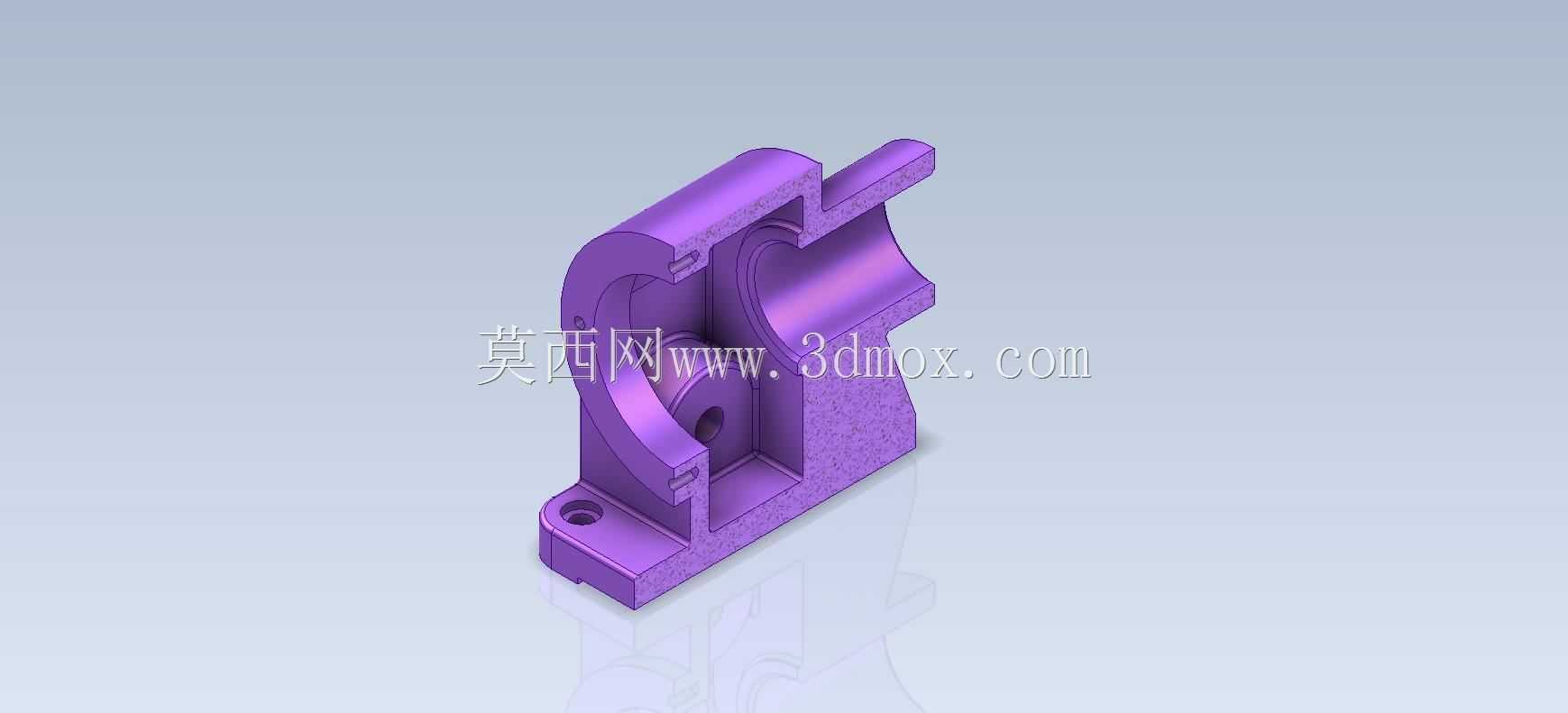

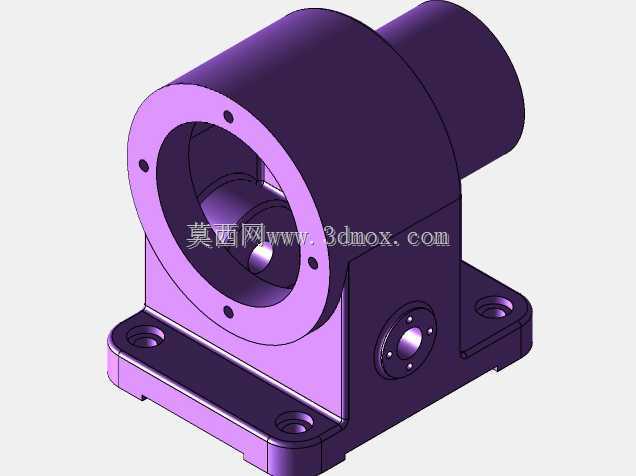

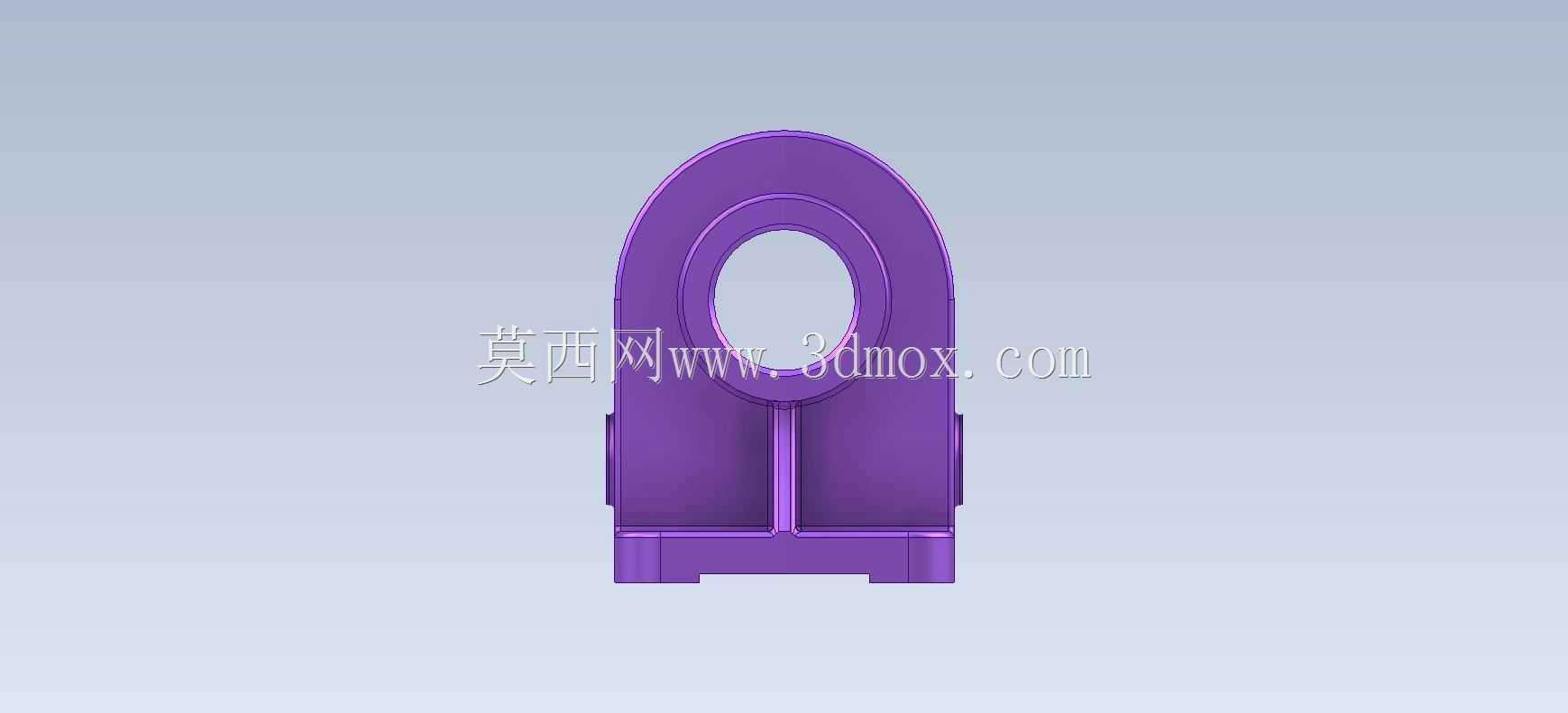

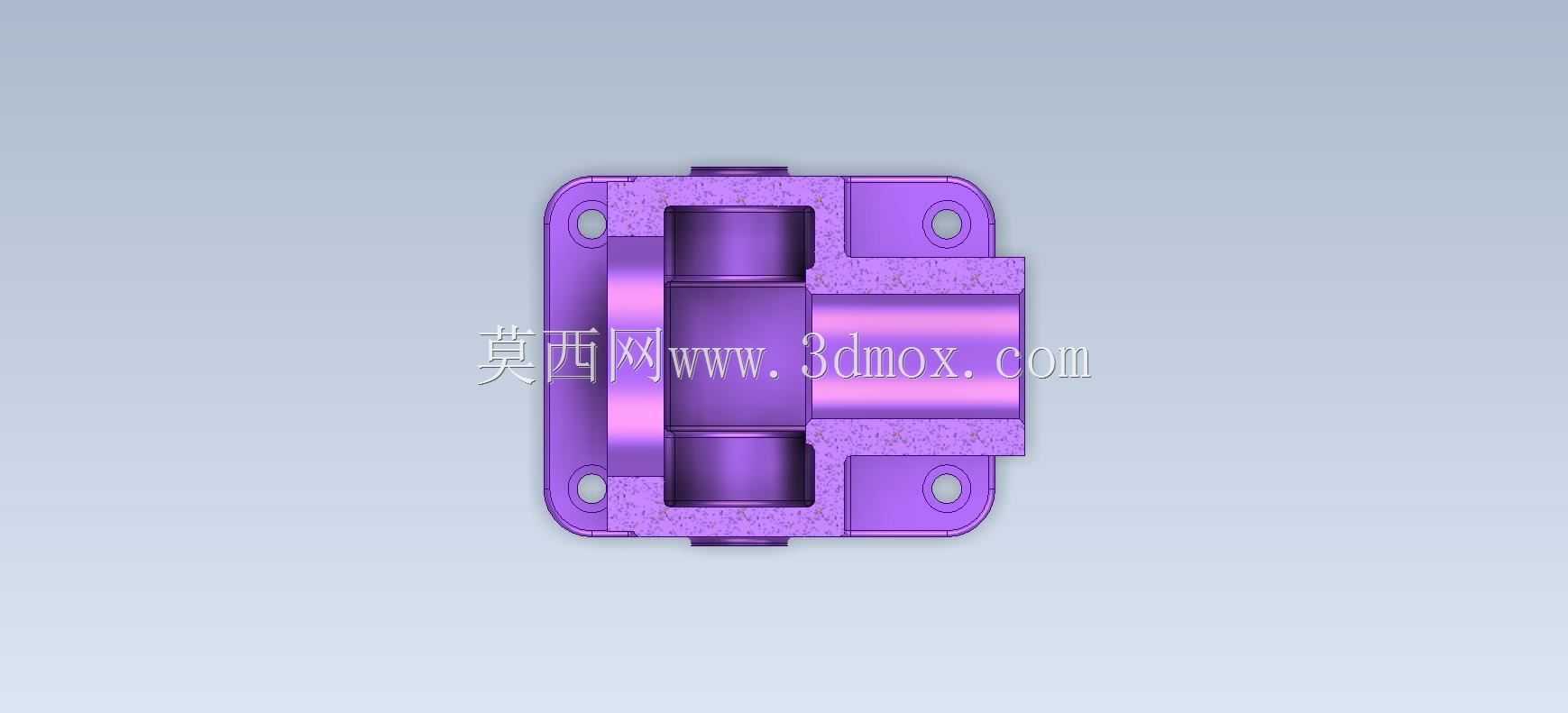

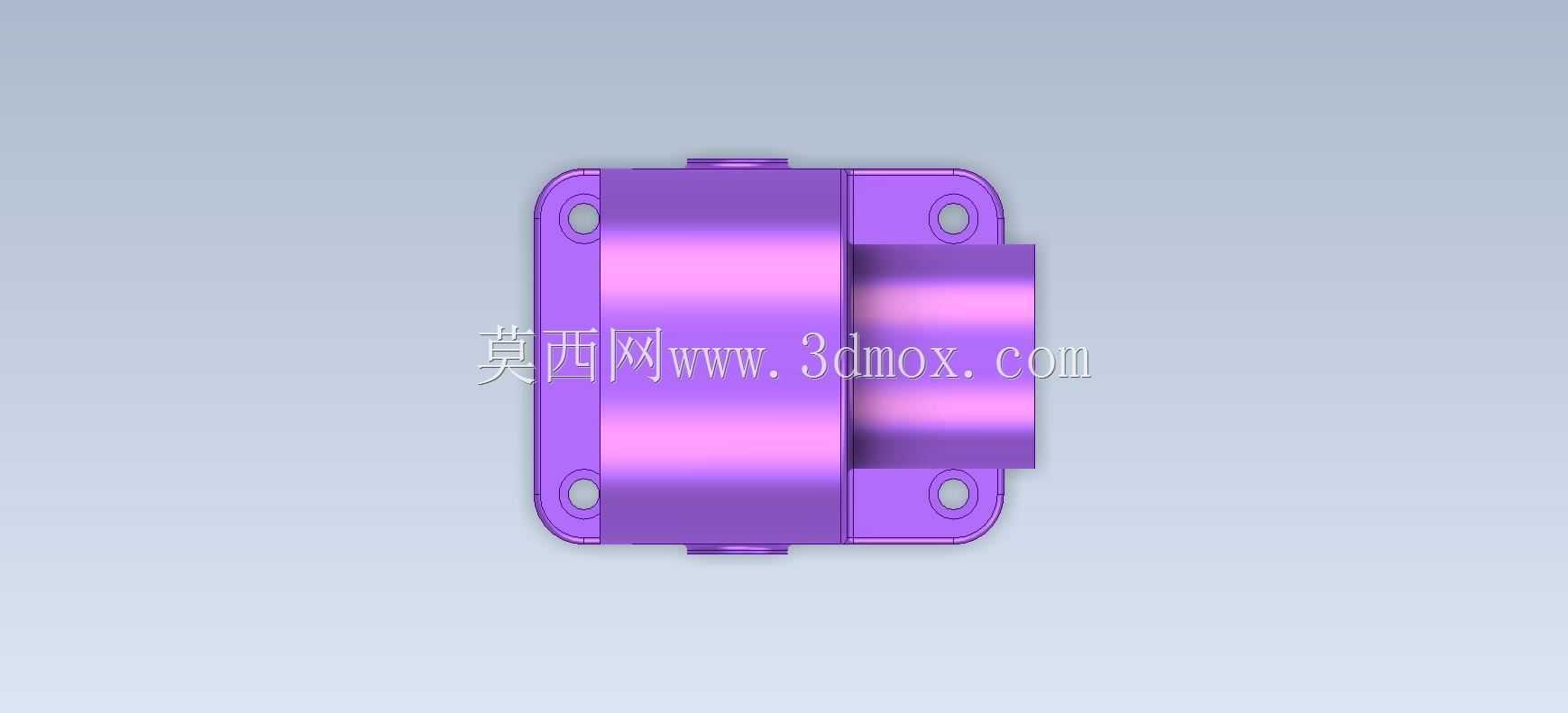

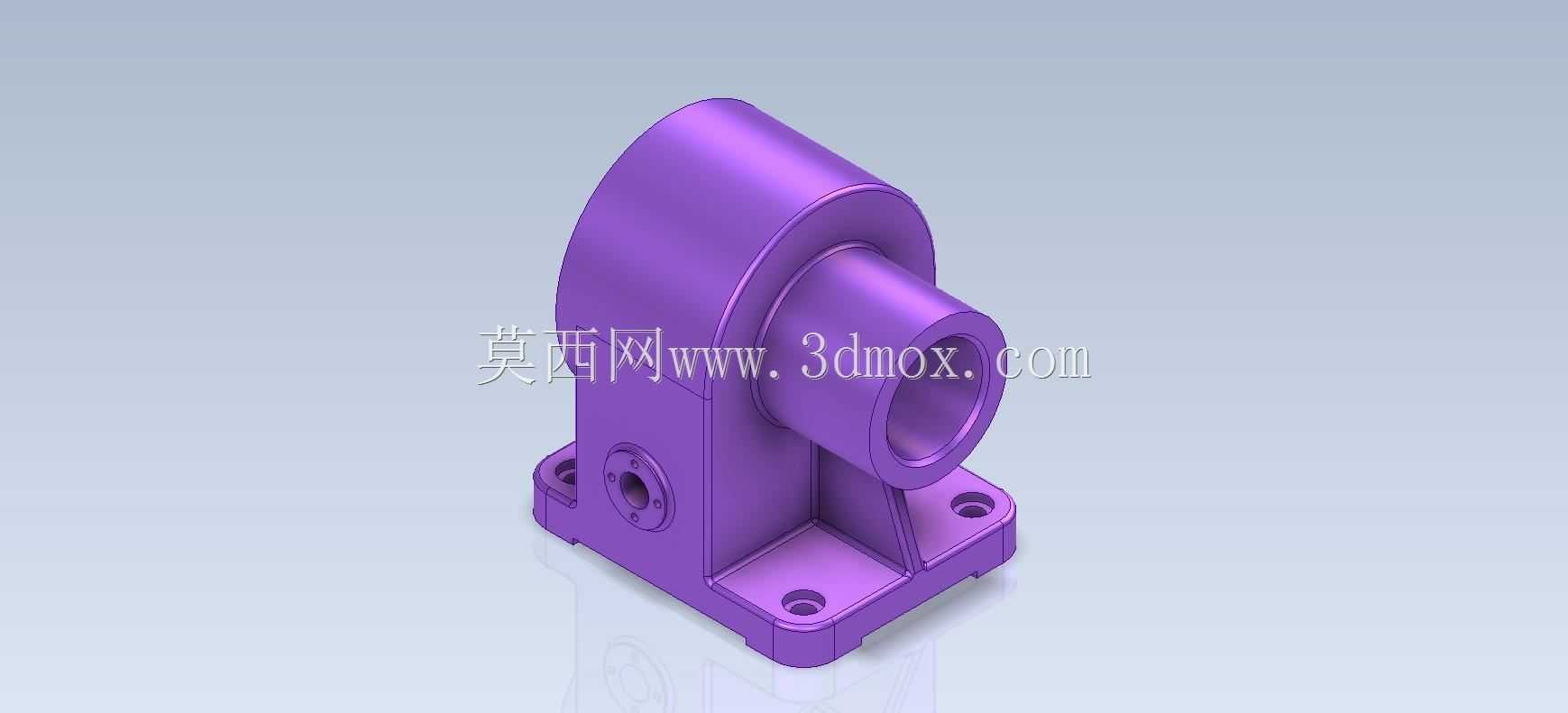

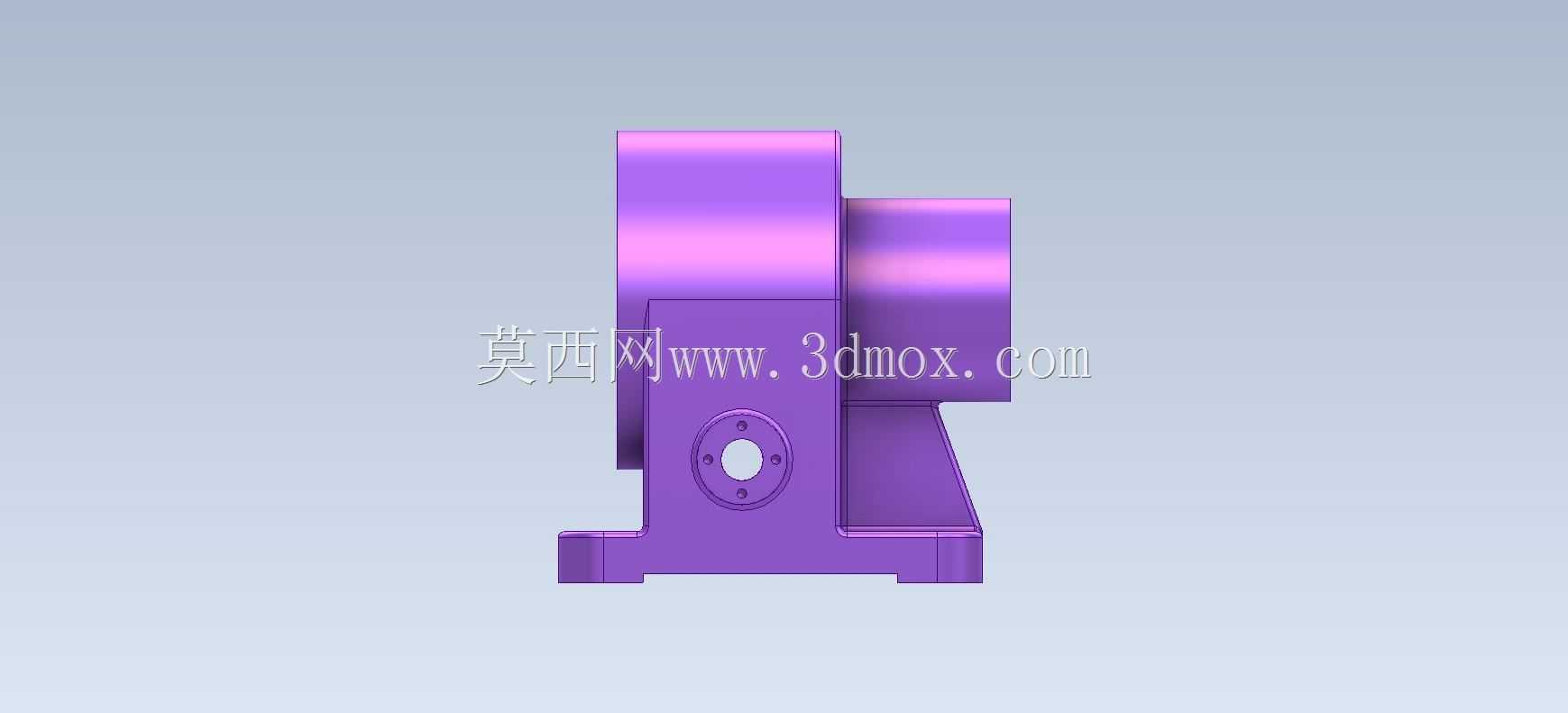

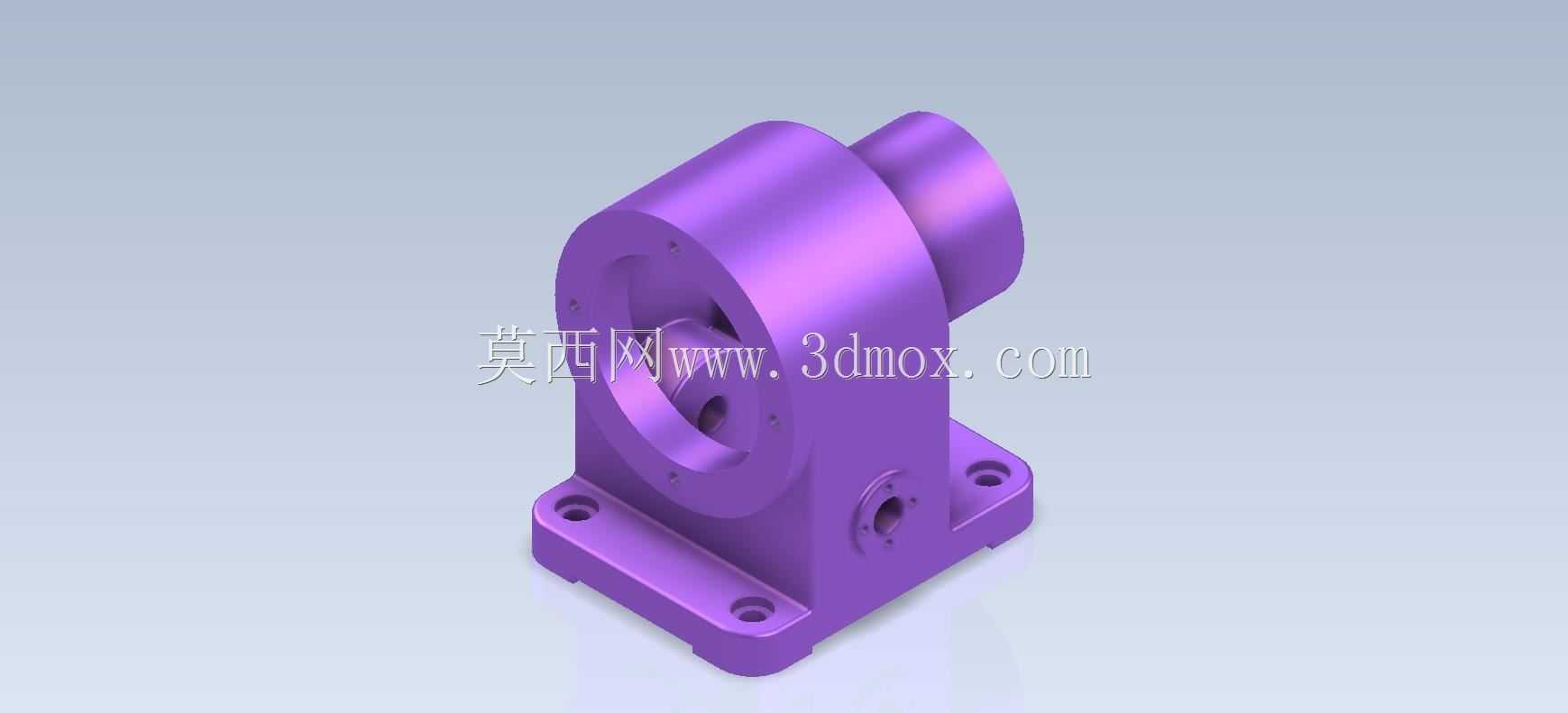

这款带法兰安装底座的紫色壳体零件,是机床传动系统中用于容纳轴系组件的典型支撑外壳,在普通车床的进给箱、溜板箱内部都能找到同类型结构的应用,主要作用是为内部的齿轮、传动轴、轴承提供封闭的安装空间,同时隔绝外部切削液、金属切屑的侵入,保证内部传动副的润滑环境稳定,避免磨粒磨损提前损坏传动零件。从结构设计逻辑来看,整个零件采用一体化铸造成型后再做机加工的工艺路线,底部的方形安装法兰设置了四个沉头安装孔,孔位的同轴度、法兰底面的平面度都有明确的形位公差要求,安装时可以通过内六角螺栓直接固定在设备的安装基面之上,法兰与上部腔体的过渡位置做了圆角加强处理,能够抵消铸件冷却过程中的应力集中,同时提升壳体承受传动载荷时的结构刚性,

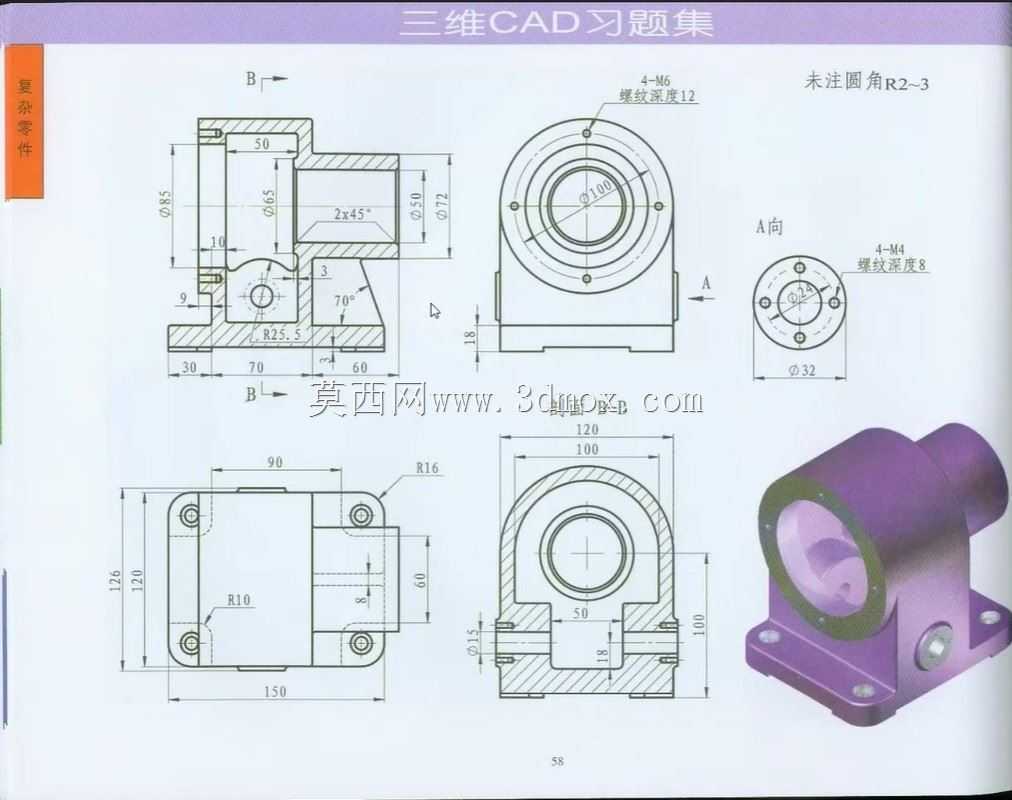

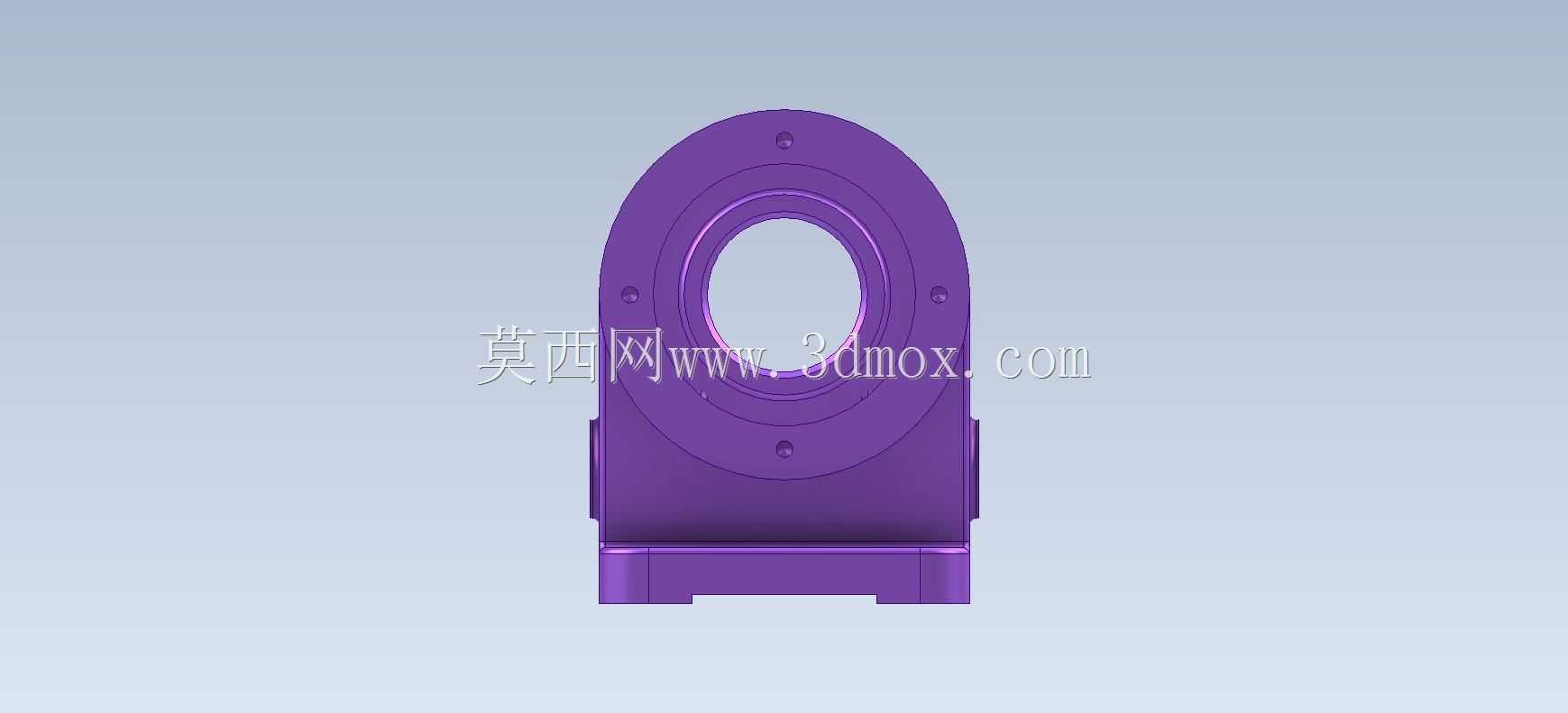

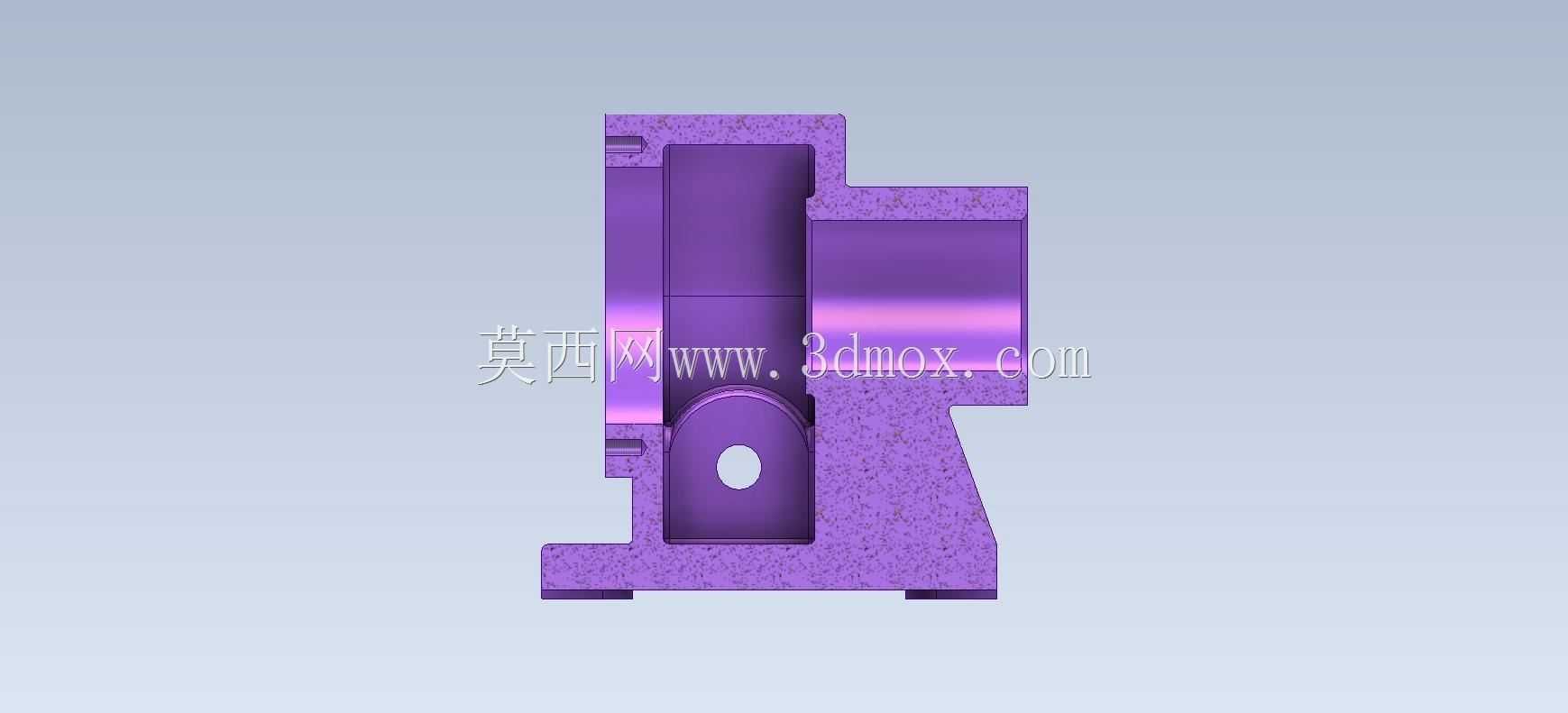

避免长期受交变载荷出现根部开裂的问题。上部的腔体分为两个垂直相交的轴孔通道,水平方向的大直径法兰端是主传动轴的安装位,端面上均匀分布的小螺纹孔用于安装轴承端盖,通过端盖可以调整轴承的轴向游隙,同时实现轴端的密封;垂直方向伸出的筒状结构是从动轴的安装通道,两个轴孔的中心距公差直接决定了内部啮合齿轮的侧隙大小,建模时需要严格控制两孔的中心距尺寸、轴线垂直度,否则装配后会出现齿轮卡滞、传动噪音过大、齿面异常磨损的问题。腔体侧面开设的小直径螺纹孔是润滑油注油口,同时也可以作为油位检查孔或者温度传感器的安装位,方便日常维护时监测内部润滑状态。在建模练习过程中,这类壳体零件的绘制需要优先确定安装基准,也就是底部法兰的底面作为第一设计基准,
先绘制法兰的轮廓草图,拉伸生成底座结构后,再以上部腔体的轴线交点为核心,逐步绘制两个垂直相交的筒体结构,之后通过布尔运算合并实体,再添加工艺圆角、安装孔、螺纹孔等细节特征;需要注意的是所有安装孔的位置都要相对于基准面对称或者标注明确的定位尺寸,避免后续生成工程图时出现尺寸链闭环的问题,同时铸件的非加工面要预留合适的拔模斜度,壁厚尽量保持均匀,避免出现壁厚突变导致的铸造缩孔缺陷。从实际安装边界来看,这类壳体的底部法兰尺寸决定了其在设备内部的安装占用空间,水平轴端的法兰直径要和配套的端盖、密封件尺寸匹配,伸出的垂直筒体长度不能和周边的其他传动部件产生运动干涉,装配时需要先确认轴系组件的总长度,调整壳体内腔的深度尺寸,
保证轴系安装后不会出现轴向窜动超差的问题。对于刚接触三维建模的初学者来说,这类壳体零件是非常好的练习素材,涵盖了草图绘制、特征拉伸、布尔运算、孔特征、圆角特征等常用的建模命令,同时也能帮助设计者理解机械零件从功能需求到结构落地的设计逻辑,避免出现只追求外形相似而忽略实际装配、工艺要求的问题,在建模过程中可以同步思考每个结构对应的功能作用,比如为什么安装孔要做沉头结构、为什么腔体过渡位置要做圆角、为什么轴孔端面要加工出凸台,这些细节都是实际生产装配中总结出来的设计经验,掌握这些逻辑之后再去绘制其他复杂壳体类零件就能快速理清设计思路,减少建模过程中的反复修改。
