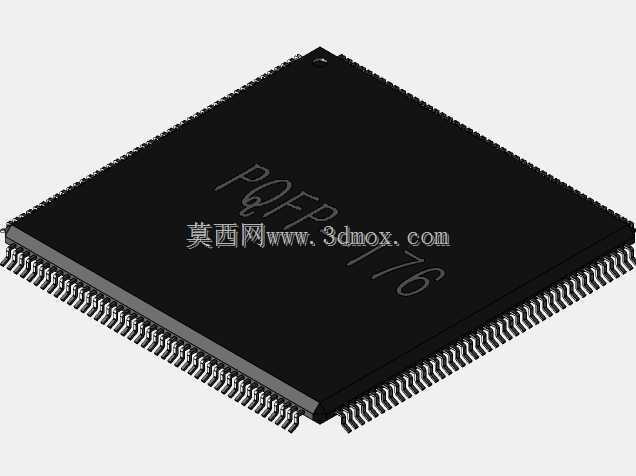

PQFP176封装芯片三维结构设计

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，QFP类四方扁平封装芯片的三维模型是结构干涉校验、装配工艺验证的核心参考要素，本次呈现的PQFP176封装结构，针对引脚间距0.5mm、本体尺寸24mm×24mm的规格做了全细节还原，完全匹配实际量产器件的物理特征。

　　从实际应用场景来看，这类176引脚的薄型QFP封装器件，常被用于主控MCU、可编程逻辑器件、接口转换芯片的承载，在板卡装配过程中，回流焊环节的引脚共面度要求、器件与周边散热片、屏蔽罩、接插件的安全间隙，都需要精准的三维模型做前置校验，避免开板后出现器件装不下、引脚与周边走线干涉、焊盘对位偏差等批量生产问题。很多刚接触板卡结构设计的工程师容易忽略封装本体的边角倒角、引脚成型的弧度细节，直接调用简化的方块模型做布局，往往在试产阶段才发现器件高度与外壳凸台冲突、引脚伸出长度与焊盘不匹配，导致整版返工，这类细节恰恰是三维建模需要重点还原的部分。

　　设计思路上，首先锚定封装的核心安装边界：本体外形为正方形，四个边角做了标准的注塑倒角处理，本体顶面设置了引脚1定位标识，也就是一角的圆形凹点，对应PCB丝印的定位标记，避免生产时贴装方向错误。引脚部分采用鸥翼型成型结构，沿本体四个侧边等距排布，每边分布44个引脚，总引脚数176，引脚间距严格控制在0.5mm，引脚的宽度、厚度、伸出本体的长度、弯折后的共面高度，都完全贴合JEDEC相关封装标准，引脚末端的平直段长度匹配标准焊盘的设计尺寸，能够直接导入PCB结构设计软件做装配仿真。

　　从安装适配的角度，模型还原了器件的总高度参数，包括塑封本体的厚度、引脚底部到本体顶面的总高度，能够直接用于校验板卡堆叠时的层间间隙，比如上下板对插时，该器件与对面板的元器件预留间隙是否满足安全距离要求，是否需要在对面板对应位置做挖槽避让。同时，模型的塑封本体表面做了符合实际器件的哑光质感处理，引脚部分还原了镀锡层的金属特征，在做产品渲染、装配动画演示时，能够呈现接近真实器件的视觉效果，可用于产品说明书、生产作业指导书的配图制作。

　　在结构细节处理上，特意还原了塑封本体与引脚结合处的溢胶特征、引脚弯折处的应力释放圆弧，这些细节虽然不影响大尺寸的布局校验，但在做精细化的焊盘设计、钢网开孔设计参考时，能够帮助工艺工程师更准确判断焊锡的流动空间，减少连锡、虚焊等焊接缺陷的出现概率。不同于很多简化的封装模型只做外形方块，这个模型的每一个引脚都是独立的实体结构，在做干涉检查时，能够精准识别到单个引脚与周边过孔、走线、结构件的冲突，不会因为模型简化漏掉细微的干涉问题。

　　对于板卡结构设计人员来说，这类精准的封装三维模型，能够大幅减少从设计到试产的迭代次数，尤其是在高密度布局的工控板、消费电子主板上，0.5mm引脚间距的QFP器件周边往往排布着0402甚至0201封装的阻容件，器件之间的间隙往往只有零点几毫米，只要模型尺寸有零点一毫米的偏差，就可能导致实际装配时出现器件碰撞。同时，在做整机散热设计时，准确的本体尺寸也能帮助热设计工程师计算器件与散热片的接触面积，评估导热垫的压缩量是否在合理范围，避免因为模型尺寸偏差导致散热片压不紧、或者压力过大损坏芯片本体。

　　日常建模过程中，很多工程师会直接从器件手册上抄取二维尺寸生成模型，但往往会忽略引脚成型后的实际位置偏差、塑封本体的脱模斜度这些实际生产中存在的特征，导致模型与实物存在差异。这个模型在建模时参考了实际量产器件的实测尺寸，对引脚的外张角度、塑封本体的边缘斜度都做了对应修正，确保导入装配后与实物的装配效果完全一致，不管是用于自动化贴片机的吸嘴路径仿真，还是手工焊接的工装定位设计，都能提供可靠的尺寸参考。
