托盘输送线用正时皮带输送机构B320规格

　　这款正时皮带式托盘输送机构，主要面向3C电子装配、汽车零部件分装、小型家电组装这类需要精准托盘定位的产线场景，区别于普通平皮带输送，正时皮带的齿形啮合特性从根源上避免了输送过程中的皮带打滑问题，在需要工位精准停靠、托盘间距严格管控的输送段，能省去额外的二次定位机构，压缩整线的布局空间。

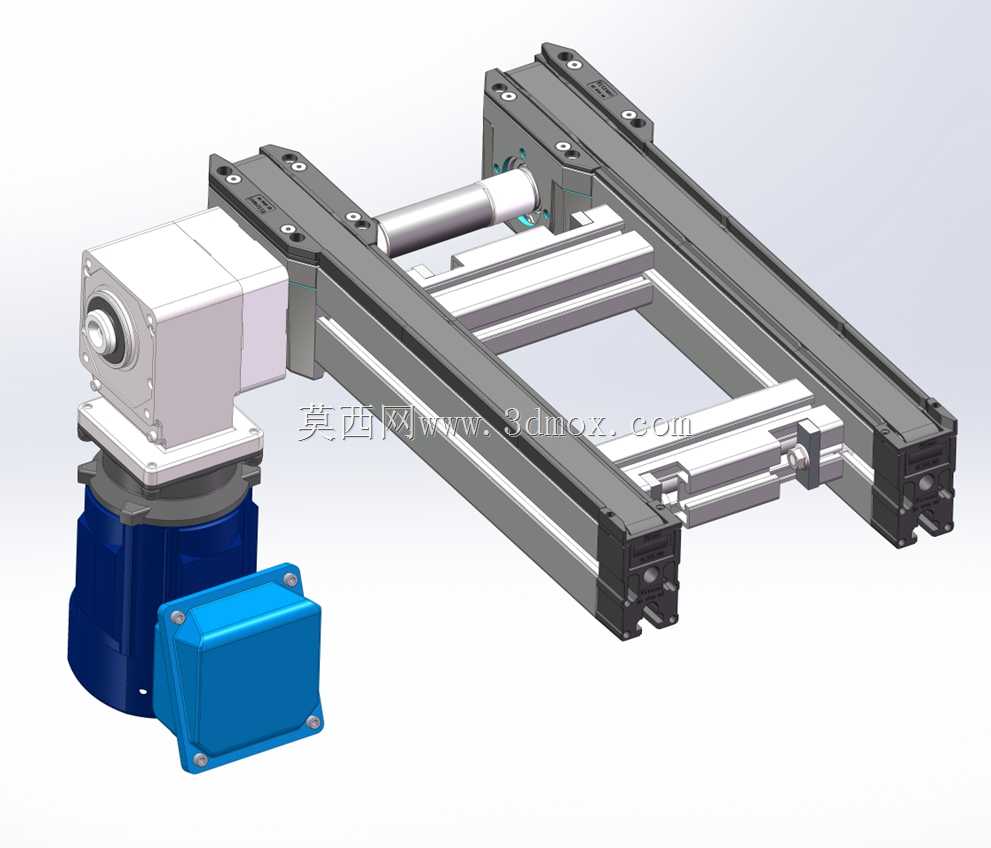

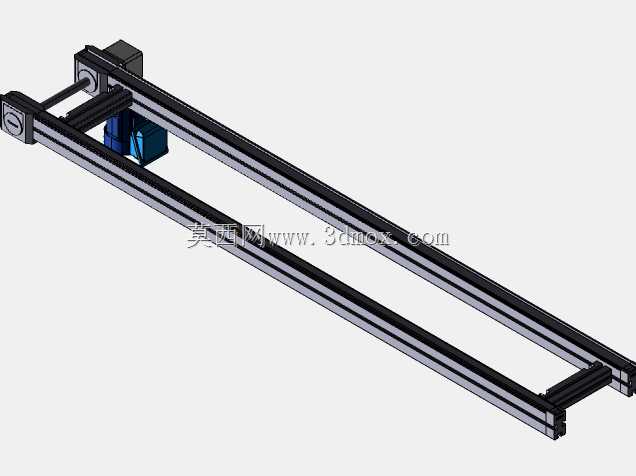

　　从结构设计逻辑来看，主体承载框架采用工业铝型材拼接搭建，两侧的型材导轨既作为皮带的安装支撑基准，也承担托盘输送过程中的侧向导向作用，型材的槽道可直接嵌入皮带张紧调节块、传感器安装支架、工位阻挡器的固定螺母，不需要额外焊接加工件，后期调整工位位置或者更换易损件时，只需要松掉T型螺栓就能完成移位，适配多品种小批量生产的柔性产线改造需求。驱动端采用减速电机直连主动辊的布局，没有额外的链传动或者同步带二级减速结构，传动链的回程间隙被控制在极小范围内，电机安装座预留了腰型调节孔，安装时可以通过调整电机座位置张紧正时皮带，不需要额外设计张紧轮结构，减少了易损件的数量。

　　设备的有效输送宽度为320mm，适配市面上主流的300mm宽度标准工装托盘，输送面的高度可以根据对接的产线需求，通过调整底部支撑脚的高度进行微调，安装时需要注意主动辊和从动辊的平行度公差，控制在0.1mm/m以内，避免皮带运行过程中出现跑偏、齿面偏磨的问题。从动端的辊轴两端设计了偏心调节结构，在皮带运行一段时间出现拉伸松弛时，不需要拆解框架结构，只需要转动两端的偏心轴套就能完成皮带张紧度的微调，维护操作十分便捷。

　　托盘在输送面上的承载，依靠正时皮带表面的摩擦力以及两侧型材的导向条支撑，针对重量在10kg以内的工装托盘，输送速度可以在0-30m/min范围内调整，配合产线的启停信号能实现托盘的精准停靠，停靠精度可以控制在±0.5mm以内，能够满足大部分装配工位的定位要求，不需要额外加装顶升定位机构。如果需要适配更大重量的托盘，可以在两条正时皮带之间加装无动力托辊，分担皮带的承载压力，避免皮带长时间受重载出现拉伸变形，延长皮带的使用寿命。

　　从安装边界来看，这款输送机构的整体宽度控制在400mm以内，长度可以根据产线的实际需求进行拼接延长，单段标准长度可以做到2m以内，多段拼接时只需要通过连接板将相邻两段的铝型材框架锁紧，保证输送面的平面度公差在0.2mm以内即可，不会出现托盘过段卡顿的问题。驱动电机的安装位置位于输送段的端部下方，不会占用输送线两侧的操作空间，方便操作人员在产线两侧完成装配作业，电机的接线盒采用侧向出线设计，布线时可以沿着铝型材的槽道布置线槽，整体走线整洁，不会出现线缆剐蹭托盘的问题。

　　在实际选型应用中，这款输送机构既可以作为单段独立的输送工位使用，也可以多段拼接组成完整的托盘循环输送线，配合顶升移栽机、转角机构就能实现托盘的多方向流转，相比传统的滚筒输送机，正时皮带输送的运行噪音更低，在无尘车间、安静装配车间的场景下适用性更强，同时皮带表面不会像滚筒线那样存在积尘缝隙，日常清洁维护的工作量更小。设计过程中特意将所有的紧固件都采用标准内六角螺栓，没有特殊定制的异形件，后期维护更换配件时不需要找原厂定制，直接采购标准件就能完成替换，降低了设备的全生命周期维护成本。针对有防静电需求的电子行业场景，还可以更换防静电材质的正时皮带，配合框架的接地端子，就能满足防静电产线的使用要求，不需要对整体结构做大幅改动。
